ユキワ精工

旋盤用ストレートシャンク EYチャック

Name: 旋盤用ストレートシャンク EYチャック
Brand: ユキワ精工
SKU: 223005019439
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 11,782円～14,454円

税込単価: 12,960円～15,899円

通常出荷日：1日目

欧州標準で、片角8度テーパ採用の汎用性の高いツーリング・コレットのドリルチャック。【特長】・レゴフィッ...

詳細を確認

55.0

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

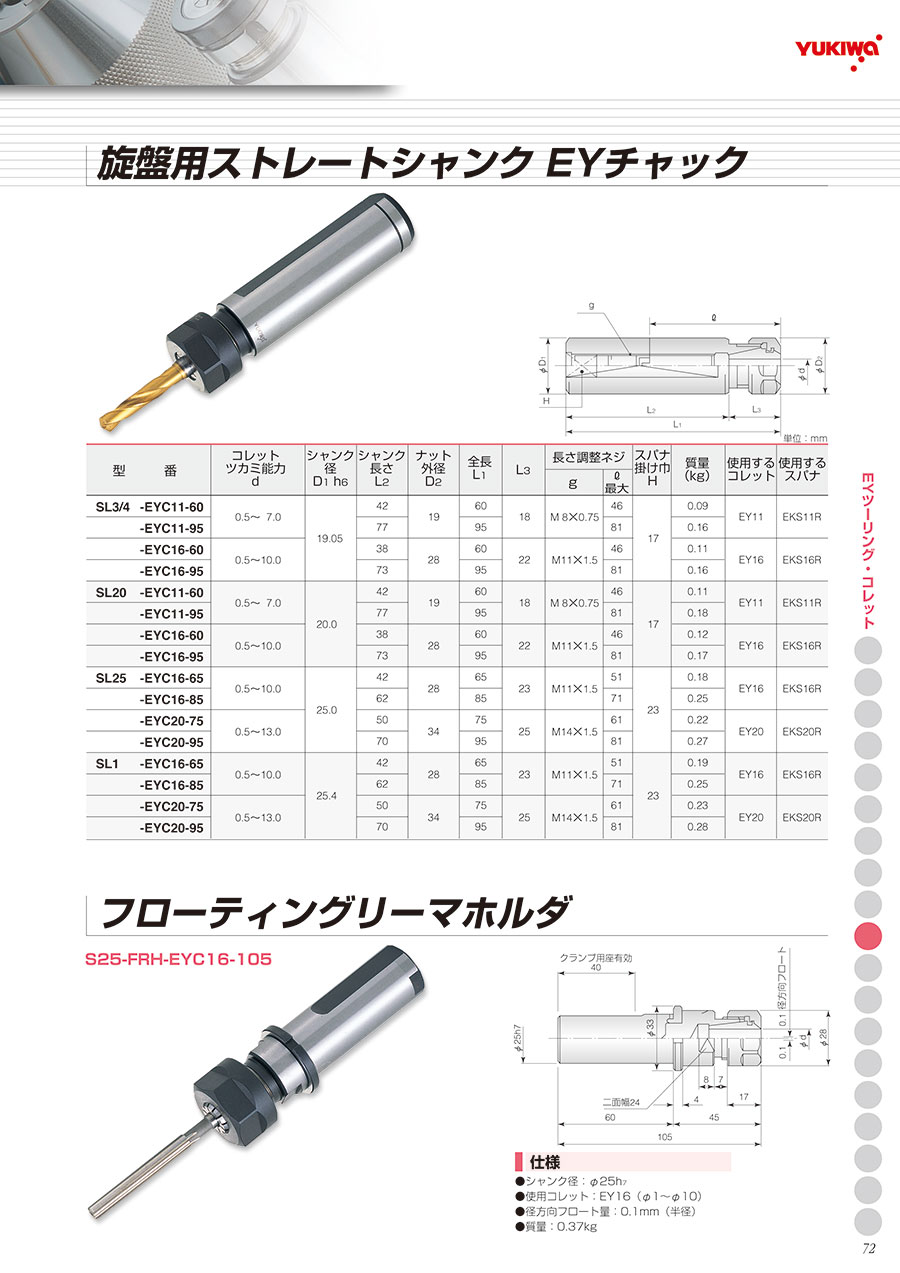

旋盤用ストレートシャンクEYチャックの外形図と仕様について

寸法図

（単位：mm）

型番	コレットツカミ能力 d	シャンク径 D₁ h₆	シャンク長さ L₂	ナット外径 D₂	全長 L₁	L₃	長さ調整ネジ		スパナ掛け巾 H	質量（kg）	使用するコレット	使用するスパナ
型番	コレットツカミ能力 d	シャンク径 D₁ h₆	シャンク長さ L₂	ナット外径 D₂	全長 L₁	L₃	g	l 最大	スパナ掛け巾 H	質量（kg）	使用するコレット	使用するスパナ
SL3/4-EYC11-60	0.5～7.0	19.05	42	19	60	18	M8×0.75	46	17	0.09	EY11	EKS11R
SL3/4-EYC11-95	0.5～7.0		77	19	95	18	M8×0.75	81		0.16	EY11	EKS11R
SL3/4-EYC16-60	0.5～10.0		38	28	60	22	M11×1.5	46		0.11	EY16	EKS16R
SL3/4-EYC16-95	0.5～10.0		73	28	95	22	M11×1.5	81		0.16	EY16	EKS16R
SL20-EYC11-60	0.5～7.0	20.0	42	19	60	18	M8×0.75	46	17	0.11	EY11	EKS11R
SL20-EYC11-95	0.5～7.0		77	19	95	18	M8×0.75	81		0.18	EY11	EKS11R
SL20-EYC16-60	0.5～10.0		38	28	60	22	M11×1.5	46		0.12	EY16	EKS16R
SL20-EYC16-95	0.5～10.0		73	28	95	22	M11×1.5	81		0.17	EY16	EKS16R
SL25-EYC16-65	0.5～10.0	25.0	42	28	65	23	M11×1.5	51	23	0.18	EY16	EKS16R
SL25-EYC16-85	0.5～10.0		62	28	85	23	M11×1.5	71		0.25	EY16	EKS16R
SL25-EYC20-75	0.5～13.0		50	34	75	25	M14×1.5	61		0.22	EY20	EKS20R
SL25-EYC20-95	0.5～13.0		70	34	95	25	M14×1.5	81		0.27	EY20	EKS20R
SL1-EYC16-65	0.5～10.0	25.4	42	28	65	23	M11×1.5	51	23	0.19	EY16	EKS16R
SL1-EYC16-85	0.5～10.0		62	28	85	23	M11×1.5	71		0.25	EY16	EKS16R
SL1-EYC20-75	0.5～13.0		50	34	75	25	M14×1.5	61		0.23	EY20	EKS20R
SL1-EYC20-95	0.5～13.0		70	34	95	25	M14×1.5	81		0.28	EY20	EKS20R

※コレット、スパナ、長さ調整ねじ、特別付属品につきましては、別途お求めください。

開発秘話

当メーカーはお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。EY1ツーリングは、世界中で多く使用されているコレットの規格に合わせた汎用性の高いモデルです。是非お試しください。

型番リスト

表示件数

型番

主軸・シャンク番号

最大把握径

(mm)

トラスココード

シャンク部外径

(mm)

重量

(g)

適合スパナ・レンチ

全長

(mm)

適合コレット

スパナ掛け巾H

(mm)

ナット外径D2

(mm)

シャンク長さL2

(mm)

長さ調節ネジg

(mm)

長さ調節ネジℓ　最大

(mm)

最小発注数量

25.4	10.0以下	837-2740	25.4	190	EKS16R	65	23	EY16	23	28	42	M11×1.5	51	1個
25.4	10.0以下	837-2741	25.4	250	EKS16R	85	23	EY16	23	28	62	M11×1.5	71	1個
25.4	13.0以下	837-2742	25.4	230	EKS20R	75	25	EY20	23	34	50	M14×1.5	61	1個
25.4	13.0以下	837-2743	25.4	280	EKS20R	95	25	EY20	23	34	70	M14×1.5	81	1個
19.05	7.0以下	837-2752	19.05	90	EKS11R	60	18	EY11	17	19	42	M8×0.75	46	1個
19.05	7.0以下	837-2753	19.05	160	EKS11R	95	18	EY11	17	19	77	M8×0.75	81	1個
19.05	10.0以下	837-2754	19.05	110	EKS16R	60	22	EY16	17	28	38	M11×1.5	46	1個
19.05	10.0以下	837-2755	19.05	160	EKS16R	95	22	EY16	17	28	73	M11×1.5	81	1個
20	7.0以下	837-2744	20	110	EKS11R	60	18	EY11	17	19	42	M8×0.75	46	1個
20	7.0以下	837-2745	20	180	EKS11R	95	18	EY11	17	19	77	M8×0.75	81	1個
20	10.0以下	837-2746	20	120	EKS16R	60	22	EY16	17	28	38	M11×1.5	46	1個
20	10.0以下	837-2747	20	170	EKS16R	95	22	EY16	17	28	73	M11×1.5	81	1個
25	10.0以下	837-2748	25	180	EKS16R	65	23	EY16	23	28	42	M11×1.5	51	1個
25	10.0以下	837-2749	25	250	EKS16R	85	23	EY16	23	28	62	M11×1.5	71	1個
25	13.0以下	837-2750	25	220	EKS20R	75	25	EY20	23	34	50	M14×1.5	61	1個
25	13.0以下	837-2751	25	270	EKS20R	95	25	EY20	23	34	70	M14×1.5	81	1個

通常単価(税別) (税込単価)	通常出荷日

13,090円 ( 14,399円 )	1日目
13,090円 ( 14,399円 )	1日目
14,454円 ( 15,899円 )	1日目
14,454円 ( 15,899円 )	1日目
12,870円 ( 14,157円 )	1日目
12,870円 ( 14,157円 )	1日目
13,090円 ( 14,399円 )	1日目
13,090円 ( 14,399円 )	1日目
11,782円 ( 12,960円 )	1日目
11,782円 ( 12,960円 )	1日目
11,989円 ( 13,188円 )	1日目
11,989円 ( 13,188円 )	1日目
11,989円 ( 13,188円 )	1日目
11,989円 ( 13,188円 )	1日目
13,090円 ( 14,399円 )	1日目
13,090円 ( 14,399円 )	1日目

詳細情報

基本情報

基本情報

欧州標準で、片角8度テーパ採用の汎用性の高いツーリング・コレットのドリルチャック。
【特長】
・レゴフィックス社のERコレット、シャブリン社のESXコレットとの互換性がある。
・サイズがΦ19（19mm）までの工具が掴める、全部で16種類のバリエーションより選択が可能。
【用途】
・ドリル、リーマ等で多くのシャンク径を使用する旋盤加工に最適。
・旋盤、専用機として利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

旋盤用ストレートシャンク EYチャックのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

チャック

満足度：5.02018/08/25

NC旋盤で使用しています。刃物の突出しを抑えられるので汎用性があり便利です

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q他メーカーの片角8°テーパーのコレットがあるのですが、本ツーリングで使用することは出来ますか。

片角8°ヨーロッパ規格のコレットであれば、使用する事が可能です。
