ストレートシャンク EYチャック

Name: ストレートシャンク EYチャック
Brand: ユキワ精工
SKU: 223005019428
Rating: 3.5 (2 reviews)

カタログ |

3.5

平均満足度3.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 11,782円～15,840円

税込単価: 12,960円～17,424円

欧州標準で、片角8度テーパ採用の汎用性の高いツーリング・コレットのドリルチャッ...

詳細情報を確認する

ご注意

コレット、スパナは付属しません。別途ご用意ください。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

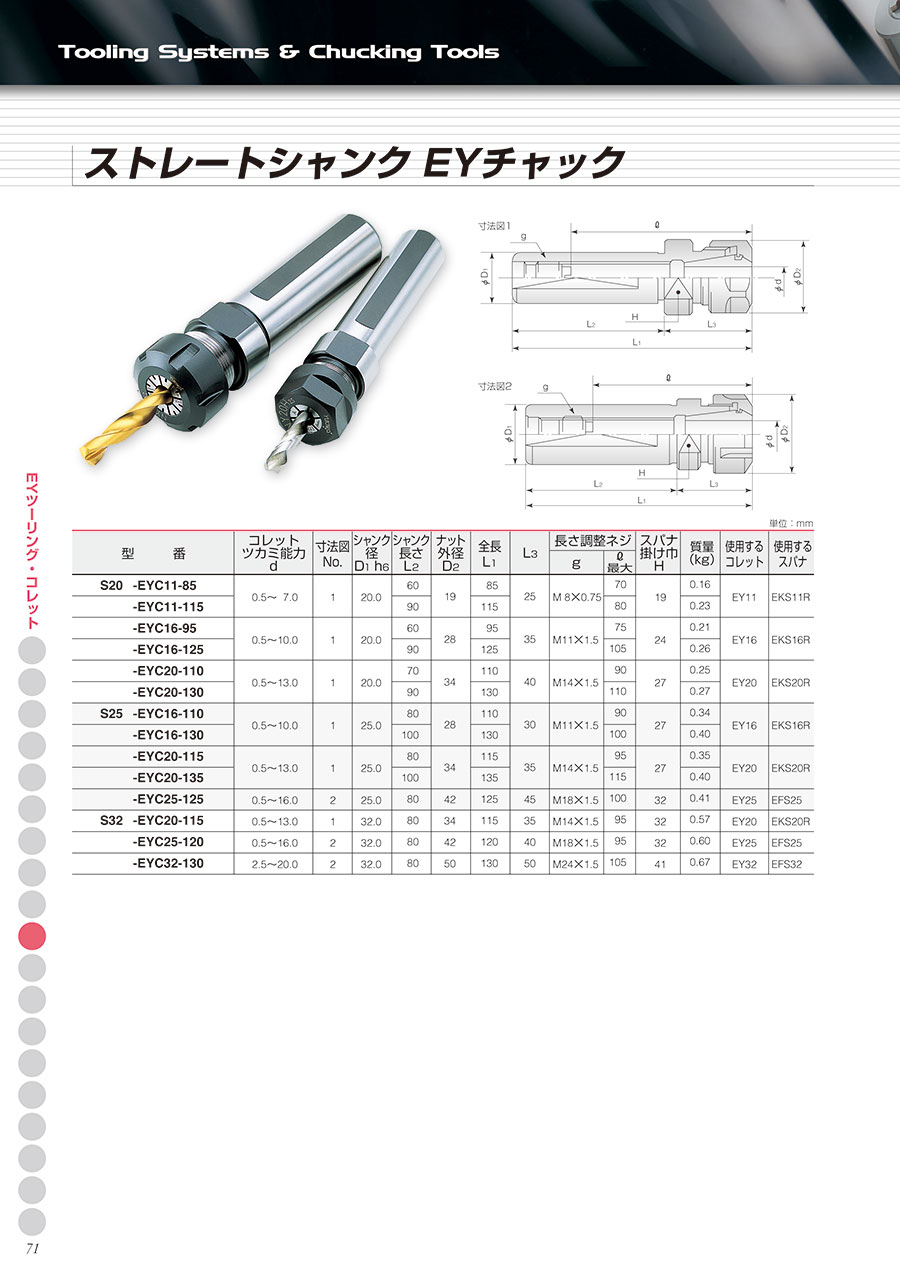

ストレートシャンクEYチャックの外形図と寸法について

ストレートシャンクEYチャックの寸法図
寸法図1

寸法図2

（単位：mm）

型番	コレットツカミ能力 d	寸法図 No.	シャンク径 D₁ h₆	シャンク長さ L₂	ナット外径 D₂	全長 L₁	L₃	長さ調整ネジ		スパナ掛け巾 H	質量（kg）	使用するコレット	使用するスパナ
型番	コレットツカミ能力 d	寸法図 No.	シャンク径 D₁ h₆	シャンク長さ L₂	ナット外径 D₂	全長 L₁	L₃	g	l最大	スパナ掛け巾 H	質量（kg）	使用するコレット	使用するスパナ
S20-EYC11-85	0.5～7.0	1	20.0	60	19	85	25	M8×0.75	70	19	0.16	EY11	EKS11R
S20-EYC11-115	0.5～7.0	1	20.0	90	19	115	25	M8×0.75	80	19	0.23	EY11	EKS11R
S20-EYC16-95	0.5～10.0	1	20.0	60	28	95	35	M11×1.5	75	24	0.21	EY16	EKS16R
S20-EYC16-125	0.5～10.0	1	20.0	90	28	125	35	M11×1.5	105	24	0.26	EY16	EKS16R
S20-EYC20-110	0.5～13.0	1	20.0	70	34	110	40	M14×1.5	90	27	0.25	EY20	EKS20R
S20-EYC20-130	0.5～13.0	1	20.0	90	34	130	40	M14×1.5	110	27	0.27	EY20	EKS20R
S25-EYC16-110	0.5～10.0	1	25.0	80	28	110	30	M11×1.5	90	27	0.34	EY16	EKS16R
S25-EYC16-130	0.5～10.0	1	25.0	100	28	130	30	M11×1.5	100	27	0.40	EY16	EKS16R
S25-EYC20-115	0.5～13.0	1	25.0	80	34	115	35	M14×1.5	95	27	0.35	EY20	EKS20R
S25-EYC20-135	0.5～13.0	1	25.0	100	34	135	35	M14×1.5	115	27	0.40	EY20	EKS20R
S25-EYC25-125	0.5～16.0	2	25.0	80	42	125	45	M18×1.5	100	32	0.41	EY25	EFS25
S32-EYC20-115	0.5～13.0	1	32.0	80	34	115	35	M14×1.5	95	32	0.57	EY20	EKS20R
S32-EYC25-120	0.5～16.0	2	32.0	80	42	120	40	M18×1.5	95	32	0.60	EY25	EFS25
S32-EYC32-130	2.5～20.0	2	32.0	80	50	130	50	M24×1.5	105	41	0.67	EY32	EFS32

※コレット、スパナ、長さ調整ねじ、特別付属品につきましては、別途お求めください。
