ユキワ精工

BT30 EYチャック

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 24,785円～33,705円

税込単価: 27,264円～37,076円

ヨーロッパ規格で、片角8度のテーパ採用で高い汎用性を持つツーリングのドリルチャ...

主軸・シャンク形状
BT
主軸・シャンク種類
BT
主軸・シャンク番号
30
テーパ (mm)
BT30　7/24
特長1
ネジサイズgはユキワ精工特殊ネジです。市販の止めネジ等は装着できません。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

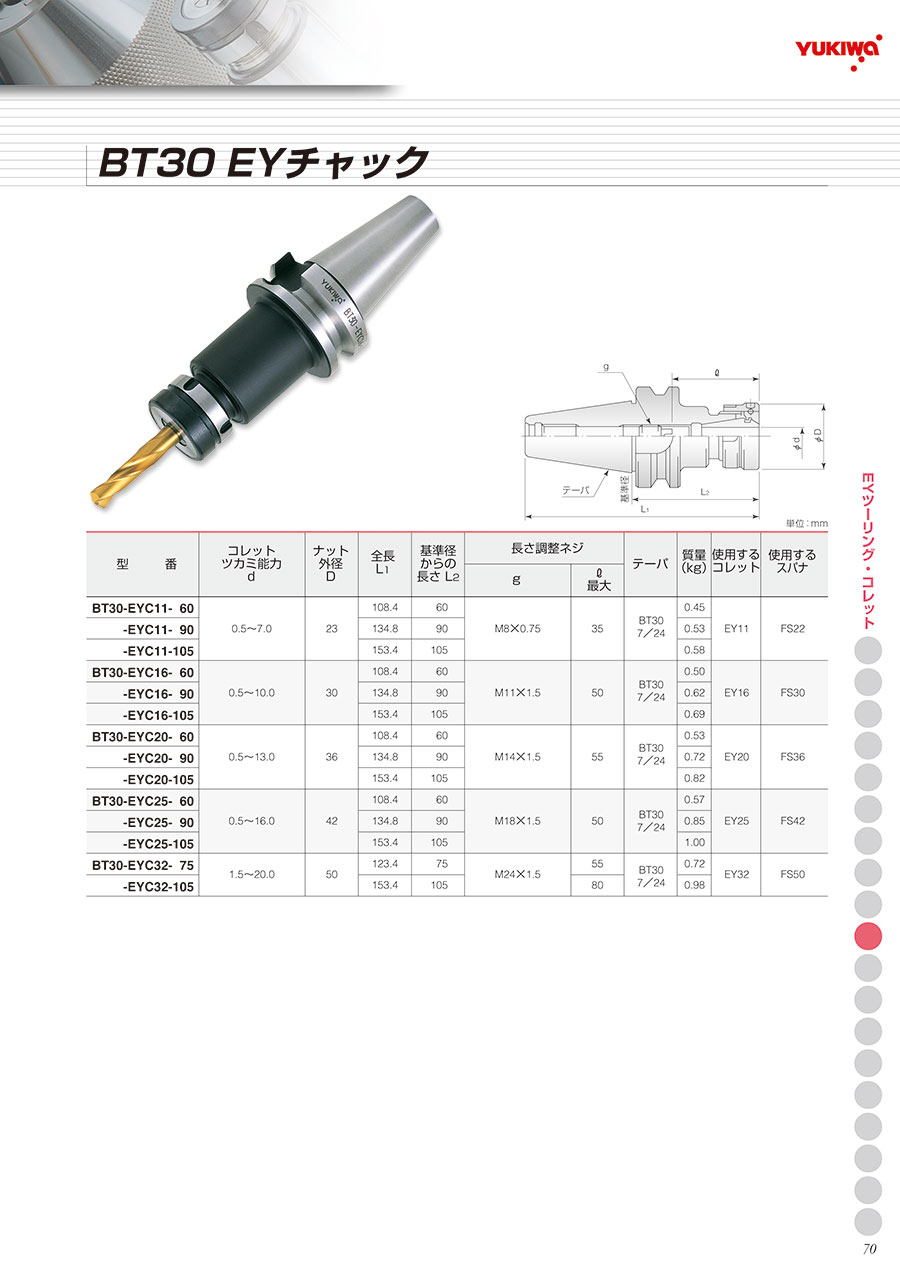

BT30EYチャックの外形図と仕様について

BT30EYチャックの寸法図

（単位：mm）

型番	コレットツカミ能力 d	ナット外径 D	全長 L1	基準径からの長さ L2	長さ調整ネジ		テーパ	質量（kg）	使用するコレット	使用するスパナ
型番	コレットツカミ能力 d	ナット外径 D	全長 L1	基準径からの長さ L2	g	l 最大	テーパ	質量（kg）	使用するコレット	使用するスパナ
BT30-EYC11- 60	0.5～7.0	23	108.4	60	M8×0.75	35	BT30 7／24	0.45	EY11	FS22
BT30-EYC11- 90			134.8	90				0.53
BT30-EYC11-105			153.4	105				0.58
BT30-EYC16- 60	0.5～10.0	30	108.4	60	M11×1.5	50	BT30 7／24	0.50	EY16	FS30
BT30-EYC16- 90			134.8	90				0.62
BT30-EYC16-105			153.4	105				0.69
BT30-EYC20- 60	0.5～13.0	36	108.4	60	M14×1.5	55	BT30 7／24	0.53	EY16	FS36
BT30-EYC20- 90			134.8	90				0.72
BT30-EYC20-105			153.4	105				0.82
BT30-EYC25- 60	0.5～16.0	42	108.4	60	M18×1.5	50	BT30 7／24	0.57	EY25	FS42
BT30-EYC25- 90			134.8	90				0.85
BT30-EYC25-105			153.4	105				1.00
BT30-EYC32- 75	1.5～20.0	50	123.4	75	M24×1.5	55	BT30 7／24	0.72	EY32	FS50
BT30-EYC32-105	1.5～20.0	50	153.4	105	M24×1.5	80	BT30 7／24	0.98	EY32	FS50

※ ATCボトルグリップテーパシャンクは、MAS規格に基づいて製作しています。
※ コレット、スパナ、長さ調整ねじ、特別付属品につきましては、別途お求めください。

開発秘話

弊社はお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。EY1ツーリングは、世界中で多く使用されているコレットの規格に合わせた汎用性の高いモデルです。是非お試しください。

型番リスト

表示件数

型番

最小把握径

(mm)

最大把握径

(mm)

トラスココード

重量

(g)

適合スパナ・レンチ

付属品

ホルダ長さ L

(mm)

全長

(mm)

適合コレット

ナット外径D

(mm)

長さ調節ネジg

(mm)

長さ調節ネジℓ　最大

(mm)

最小発注数量

-	7.0以下	837-6357	450	FS22	なし	60	108.4	EY11	23	M8×0.75	35	1個
-	7.0以下	-	450	FS22	P1	60	108.4	EY11	23	M8×0.75	35	1個
-	7.0以下	-	450	FS22	P2	60	108.4	EY11	23	M8×0.75	35	1個
-	7.0以下	837-6358	530	FS22	なし	90	134.8	EY11	23	M8×0.75	35	1個
-	7.0以下	-	530	FS22	P1	90	134.8	EY11	23	M8×0.75	35	1個
-	7.0以下	-	530	FS22	P2	90	134.8	EY11	23	M8×0.75	35	1個
-	7.0以下	837-6356	580	FS22	なし	105	153.4	EY11	23	M8×0.75	35	1個
-	7.0以下	-	580	FS22	P1	105	153.4	EY11	23	M8×0.75	35	1個
-	7.0以下	-	580	FS22	P2	105	153.4	EY11	23	M8×0.75	35	1個
-	10.0以下	837-6360	500	FS30	なし	60	108.4	EY16	30	M11×1.5	50	1個
-	10.0以下	-	500	FS30	P1	60	108.4	EY16	30	M11×1.5	50	1個
-	10.0以下	-	500	FS30	P2	60	108.4	EY16	30	M11×1.5	50	1個
-	10.0以下	837-6361	620	FS30	なし	90	134.8	EY16	30	M11×1.5	50	1個
-	10.0以下	-	620	FS30	P1	90	134.8	EY16	30	M11×1.5	50	1個
-	10.0以下	-	620	FS30	P2	90	134.8	EY16	30	M11×1.5	50	1個
-	10.0以下	837-6359	690	FS30	なし	105	153.4	EY16	30	M11×1.5	50	1個
-	10.0以下	-	690	FS30	P1	105	153.4	EY16	30	M11×1.5	50	1個
-	10.0以下	-	690	FS30	P2	105	153.4	EY16	30	M11×1.5	50	1個
-	13.0以下	837-6363	530	FS36	なし	60	108.4	EY20	36	M14×1.5	55	1個
-	13.0以下	-	530	FS36	P1	60	108.4	EY20	36	M14×1.5	55	1個
-	13.0以下	-	530	FS36	P2	60	108.4	EY20	36	M14×1.5	55	1個
-	13.0以下	837-6364	720	FS36	なし	90	134.8	EY20	36	M14×1.5	55	1個
-	13.0以下	-	720	FS36	P1	90	134.8	EY20	36	M14×1.5	55	1個
-	13.0以下	-	720	FS36	P2	90	134.8	EY20	36	M14×1.5	55	1個
-	13.0以下	837-6362	820	FS36	なし	105	153.4	EY20	36	M14×1.5	55	1個
-	13.0以下	-	820	FS36	P1	105	153.4	EY20	36	M14×1.5	55	1個
-	13.0以下	-	820	FS36	P2	105	153.4	EY20	36	M14×1.5	55	1個
-	16.0以下	837-6366	570	FS42	なし	60	108.4	EY25	42	M18×1.5	50	1個
-	16.0以下	-	570	FS42	P1	60	108.4	EY25	42	M18×1.5	50	1個
-	16.0以下	-	570	FS42	P2	60	108.4	EY25	42	M18×1.5	50	1個
-	16.0以下	837-6367	850	FS42	なし	90	134.8	EY25	42	M18×1.5	50	1個
-	16.0以下	-	850	FS42	P1	90	134.8	EY25	42	M18×1.5	50	1個
-	16.0以下	-	850	FS42	P2	90	134.8	EY25	42	M18×1.5	50	1個
-	16.0以下	837-6365	1000	FS42	なし	105	153.4	EY25	42	M18×1.5	50	1個
-	16.0以下	-	1000	FS42	P1	105	153.4	EY25	42	M18×1.5	50	1個
-	16.0以下	-	1000	FS42	P2	105	153.4	EY25	42	M18×1.5	50	1個
1.0以上	20.0以下	837-6369	720	FS50	なし	75	123.4	EY32	50	M24×1.5	55	1個
1.0以上	20.0以下	-	720	FS50	P1	75	123.4	EY32	50	M24×1.5	55	1個
1.0以上	20.0以下	-	720	FS50	P2	75	123.4	EY32	50	M24×1.5	55	1個
1.0以上	20.0以下	837-6368	980	FS50	なし	105	153.4	EY32	50	M24×1.5	80	1個
1.0以上	20.0以下	-	980	FS50	P1	105	153.4	EY32	50	M24×1.5	80	1個
1.0以上	20.0以下	-	980	FS50	P2	105	153.4	EY32	50	M24×1.5	80	1個

通常単価(税別) (税込単価)	通常出荷日

24,785円 ( 27,264円 )	1日目
27,611円 ( 30,372円 )	1日目
27,611円 ( 30,372円 )	1日目
26,441円 ( 29,085円 )	1日目
29,267円 ( 32,194円 )	1日目
29,267円 ( 32,194円 )	1日目
27,134円 ( 29,847円 )	1日目
29,961円 ( 32,957円 )	1日目
29,961円 ( 32,957円 )	1日目
25,757円 ( 28,333円 )	1日目
28,583円 ( 31,441円 )	1日目
28,583円 ( 31,441円 )	1日目
27,278円 ( 30,006円 )	1日目
30,105円 ( 33,116円 )	1日目
30,105円 ( 33,116円 )	1日目
27,971円 ( 30,768円 )	1日目
30,797円 ( 33,877円 )	1日目
30,797円 ( 33,877円 )	1日目
26,441円 ( 29,085円 )	1日目
29,267円 ( 32,194円 )	1日目
29,267円 ( 32,194円 )	1日目
27,971円 ( 30,768円 )	1日目
30,797円 ( 33,877円 )	1日目
30,797円 ( 33,877円 )	1日目
28,520円 ( 31,372円 )	1日目
31,347円 ( 34,482円 )	1日目
31,347円 ( 34,482円 )	1日目
26,999円 ( 29,699円 )	1日目
29,825円 ( 32,808円 )	1日目
29,825円 ( 32,808円 )	1日目
28,520円 ( 31,372円 )	1日目
31,347円 ( 34,482円 )	1日目
31,347円 ( 34,482円 )	1日目
28,799円 ( 31,679円 )	1日目
31,625円 ( 34,788円 )	1日目
31,625円 ( 34,788円 )	1日目
29,357円 ( 32,293円 )	1日目
32,183円 ( 35,401円 )	1日目
32,183円 ( 35,401円 )	1日目
30,878円 ( 33,966円 )	1日目
33,705円 ( 37,076円 )	1日目
33,705円 ( 37,076円 )	1日目

詳細情報

基本情報

基本情報

ヨーロッパ規格で、片角8度のテーパ採用で高い汎用性を持つツーリングのドリルチャック。
【特長】
・EYツーリングコレットは、欧州でスタンダードタイプのコレットとそのコレットを使用するツールホルダ。
・レゴフィックス社のERコレット、シャブリン社のESXコレットとの互換性がある。
・サイズがΦ19（19mm）までの工具が掴める、42種類と豊富なバリエーションより選択ができる。
【用途】
・ドリル、リーマ等で多くのシャンク径を使用する加工に最適。
・旋盤、専用機等に利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

BT30 EYチャックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q他メーカーの片角8°テーパーのコレットがあるのですが、本ツーリングで使用することは出来ますか。

片角8°ヨーロッパ規格のコレットであれば、使用する事が可能です。
