ニュードリルミルチャックは、特別付属品のクーラントシールスクリュを使用することで、7.0MPa（70kg/cm²）までの高圧スピンドルスルークーラントに対応。高圧クーラントを使用し加工を行うことで、切屑排出、切削スピードの向上、刃物磨耗の低減、品質の安定向上などが図れる（クーラントシールスクリュ別売）。

タップホルダとして使用が可能

主軸の回転と送りが同期化されたマシニングセンタにおけるタップ加工は、高速且つ精度を要するため、ツールホルダーを使用する事が多くなっている。ニュードリルミルチャックでは、右記の寸法までのタップを掴み、加工する事が可能。

チェック型番	被削機
チェック型番	軽合金アルミニウム	鋳物 FC30相当	鉄 S50C相当
NDC10型	M12	M12	M12
NDC13型	M16	M16	M16
NDC16型	M20	M16	M16
NDC20型	M24	M16	M16

タップ加工中に、タップ破損に至る異常トルクが発生した場合。

M16以下のタップは、タップがスリップする前に破損します。
M20以上のタップは、タップ破損前にスリップします。

外形図

寸法図1

寸法図2

注意・禁止事項

コレット、スパナ、長さ調整ねじ、クーラントシールスクリュ、特別付属品につきましては、別途お求めください。

開発者からのコメント

ユキワ精工はお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。ニュードリルミルチャックは性能と汎用性の両立をテーマに作られた製品です。是非お試しください。

型番リスト

表示件数

型番

主軸・シャンク番号

最小把握径

(mm)

最大把握径

(mm)

トラスココード

重量

(g)

適合スパナ・レンチ

ホルダ長さ L

(mm)

全長

(mm)

テーパ

(mm)

適合コレット

ナット外径D

(mm)

クーラントシールスクリュ

長さ調整ネジ

長さ調節ネジg

(mm)

長さ調節ネジℓ　最大

(mm)

RoHS?

最小発注数量

40	-	7.0以下	837-7134	1100	FS26	60	125.4	BT40 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
40	-	10.0以下	208-5887	1100	FS33	60	125.4	BT40 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	10	1個
40	-	10.0以下	208-5895	1300	FS33	90	155.4	BT40 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	10	1個
40	-	10.0以下	208-5909	1500	FS33	120	185.4	BT40 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	10	1個
40	-	13.0以下	208-5917	1200	FS36	75	140.4	BT40 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	10	1個
40	-	13.0以下	208-5925	1400	FS36	105	170.4	BT40 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	10	1個
40	-	13.0以下	208-5933	1600	FS36	135	200.4	BT40 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	10	1個
40	2.0以上	16.0以下	837-7125	1200	FS42	75	140.4	BT40 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
40	2.0以上	16.0以下	837-7123	1500	FS42	105	170.4	BT40 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
40	2.0以上	16.0以下	837-7124	1800	FS42	135	200.4	BT40 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
40	3.0以上	20.0以下	837-7128	1300	FS52	75	140.4	BT40 7/24	YCC20	52	CSH20	APM20-2	M22×1.5	60	-	1個
40	3.0以上	20.0以下	837-7126	1800	FS52	105	170.4	BT40 7/24	YCC20	52	CSH20	APM20-2	M22×1.5	60	-	1個
40	3.0以上	20.0以下	837-7127	2200	FS52	135	200.4	BT40 7/24	YCC20	52	CSH20	APM20-2	M22×1.5	60	-	1個
40	5.0以上	-	837-7131	1300	FS62	75	140.4	BT40 7/24	YCC25	62	-	APM20-2	M22×1.5	70	-	1個
40	5.0以上	-	837-7129	2000	FS62	105	170.4	BT40 7/24	YCC25	62	CSH25	APM25-2	M27×1.5	80	-	1個
40	5.0以上	-	837-7130	2600	FS62	135	200.4	BT40 7/24	YCC25	62	CSH25	APM25-2	M27×1.5	80	-	1個
40	5.0以上	-	837-7132	2000	FS76	105	170.4	BT40 7/24	YCC32	76	-	APM20-2	M22×1.5	70	-	1個
40	5.0以上	-	837-7133	2500	FS76	135	200.4	BT40 7/24	YCC32	76	CSH32	APM25-2	M35×1.5	80	-	1個
50	-	10.0以下	837-7137	3800	FS33	90	191.8	BT50 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
50	-	10.0以下	837-7135	4000	FS33	120	221.8	BT50 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
50	-	10.0以下	837-7136	4200	FS33	150	251.8	BT50 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
50	-	13.0以下	837-6460	3900	FS36	90	191.8	BT50 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
50	-	13.0以下	837-7138	4000	FS36	120	221.8	BT50 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
50	-	13.0以下	837-7139	4200	FS36	150	251.8	BT50 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
50	2.0以上	16.0以下	837-6461	4000	FS42	105	206.8	BT50 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
50	2.0以上	16.0以下	837-6462	4300	FS42	135	236.8	BT50 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
50	2.0以上	16.0以下	837-6463	4600	FS42	165	266.8	BT50 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
50	3.0以上	20.0以下	837-6464	4200	FS52	105	206.8	BT50 7/24	YCC20	52	CSH20	APM20-2	M22×1.5	60	-	1個
50	3.0以上	20.0以下	837-6465	4600	FS52	135	236.8	BT50 7/24	YCC20	52	CSH20	APM20-2	M22×1.5	60	-	1個
50	3.0以上	20.0以下	837-6466	5100	FS52	165	266.8	BT50 7/24	YCC20	52	CSH20	APM20-2	M22×1.5	60	-	1個
50	5.0以上	-	837-6467	4400	FS62	105	206.8	BT50 7/24	YCC25	62	CSH25	APM25-2	M27×1.5	80	-	1個
50	5.0以上	-	837-6468	5000	FS62	135	236.8	BT50 7/24	YCC25	62	CSH25	APM25-2	M27×1.5	80	-	1個
50	5.0以上	-	837-6469	5600	FS62	165	266.8	BT50 7/24	YCC25	62	CSH25	APM25-2	M27×1.5	80	-	1個
50	5.0以上	-	837-6470	4500	FS76	105	206.8	BT50 7/24	YCC32	76	CSH32	APM32	M35×1.5	95	-	1個
50	5.0以上	-	837-6471	5500	FS76	135	236.8	BT50 7/24	YCC32	76	CSH32	APM32	M35×1.5	95	-	1個
50	5.0以上	-	837-6472	6400	FS76	165	266.8	BT50 7/24	YCC32	76	CSH32	APM32	M35×1.5	95	-	1個

通常単価(税別) (税込単価)	通常出荷日

27,693円 ( 30,462円 )	1日目
28,665円 ( 31,532円 )	1日目
29,906円 ( 32,897円 )	4日目
31,579円 ( 34,737円 )	1日目
29,363円 ( 32,299円 )	1日目
30,746円 ( 33,821円 )	1日目
32,265円 ( 35,492円 )	1日目
29,899円 ( 32,889円 )	1日目
31,572円 ( 34,729円 )	1日目
32,958円 ( 36,254円 )	1日目
31,986円 ( 35,185円 )	1日目
33,372円 ( 36,709円 )	1日目
34,758円 ( 38,234円 )	1日目
34,758円 ( 38,234円 )	1日目
36,135円 ( 39,749円 )	1日目
37,665円 ( 41,432円 )	1日目
37,665円 ( 41,432円 )	1日目
39,042円 ( 42,946円 )	1日目
33,786円 ( 37,165円 )	1日目
35,307円 ( 38,838円 )	1日目
36,693円 ( 40,362円 )	1日目
34,614円 ( 38,075円 )	1日目
36,000円 ( 39,600円 )	1日目
37,521円 ( 41,273円 )	1日目
35,307円 ( 38,838円 )	1日目
36,693円 ( 40,362円 )	1日目
38,214円 ( 42,035円 )	1日目
36,693円 ( 40,362円 )	1日目
38,214円 ( 42,035円 )	1日目
39,600円 ( 43,560円 )	1日目
39,600円 ( 43,560円 )	1日目
40,986円 ( 45,085円 )	1日目
42,507円 ( 46,758円 )	1日目
42,507円 ( 46,758円 )	1日目
43,893円 ( 48,282円 )	1日目
45,279円 ( 49,807円 )	1日目

詳細情報

基本情報

基本情報

高い汎用性を持つツーリングでスタンダードモデルのドリルチャック。
【特長】
・片角7度テーパの採用で把握力を向上させつつ、締代を確保できる。
・豊富なシャンク形状と、アクセサリーで様々な加工に対応が可能。
・高剛性、高精度、高圧クーラントに適用できる。
・YCCドリルミルコレットを使用し、口径サイズにより最大1mmまで絞り込んでツールを把握できます。
・工具のシャンク径に応じて、必要最小限のコレットを準備できればOK。
・ホルダ本体コレット挿入部の肉厚が厚く剛性に優れ、かつ振れ精度のバラツキを最少に押えました。
・ホルダ外径部を研削することにより、バランスも良好です。
・クーラントシールスクリュをセットし、7.0MPa（70kg/cm2）の高圧・スピンドルスルークーラントに対応します。
・ツールの突出し量が改善され、ワークへの接近性が良好です。
【用途】
・コレットの数を少なく抑えたい場合に最適。
・多くの刃物を扱う際に利用可能。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

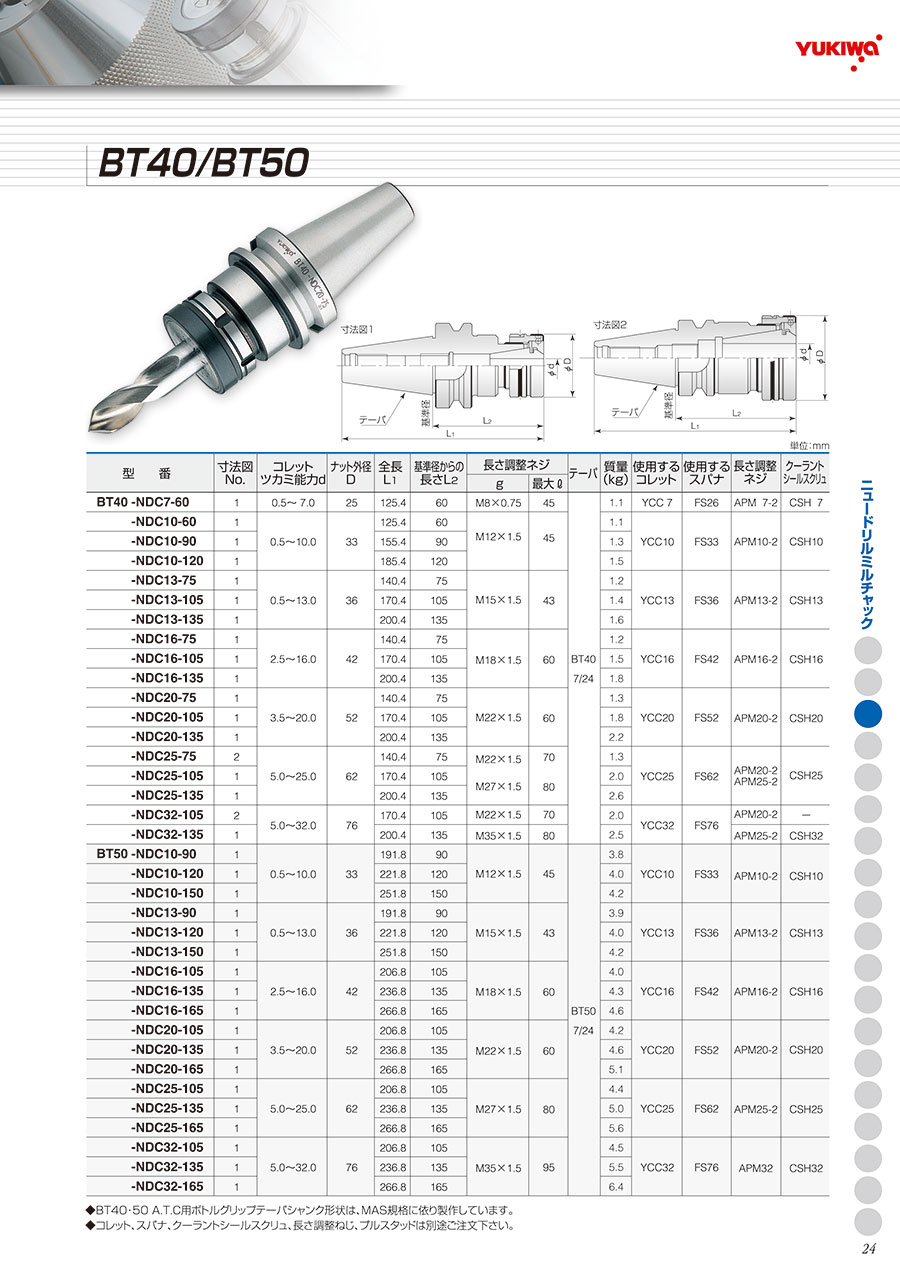

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

BT40／BT50 ニュードリルミルチャックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締め代はどれくらいありますか。

ヨーロッパ規格であるERタイプと同等です。一部例外もありますが、呼び径の-1.0mmの締め代がございます。
