【軸方向の位置決め精度が向上】
二面拘束で、シャンクのフランジ端面と主軸端面とが接触し、軸方向の位置決め精度が向上。また、クランプ時にフランジ端面と主軸端面とが確実に接触するようにシャンクは1／10テーパになっている。

【高速回転に対応】
主軸の高速回転化が進み、30,000rpm以上の回転で切削されるケースが多くなっている。HSKホルダは、テーパシャンク部が中空ですので、工具全体を軽量化でき、高速回転時にスピンドルが拡張しても、中空形状のテーパ部が追従し、高精度を維持。

【高圧クーラントに対応】
特別付属品のクーラントダクトをシャンク内部に取り付ければ、センタースルークーラントが可能。

HSK-Aシャンク参照。

・1個のコレットで1mmのチャッキング能力！
ニュードリルミルチャックは、YCCドリルミルコレットを使用して工具を把握します。YCCコレットは、口径サイズにより1個のコレットで最大1mmまで絞り込んでツールを把握できますので、工具のシャンク径に応じて、必要最小限のコレットを準備してもらえればOKです。

・高圧クーラントに対応します！
ニュードリルミルチャックは、特別付属品のクーラントシールスクリュを使用することで、
7.0MPa （70kg/cm²）までの高圧スピンドルスルークーラントに対応します。高圧クーラントを使用し加工を
行うことで、切屑排出、切削スピードの向上、刃物磨耗の低減、品質の安定向上などが図れます。

・タップホルダとして使用が可能です！
主軸の回転と送りが同期化されたマシニングセンタにおけるタップ加工は、高速且つ精度を要するため、ツールホルダーを使用する事が多くなっております。ニュードリルミルチャックでは、右記の寸法までのタップを掴み、加工する事が可能です。

チェック型番	被削機
チェック型番	軽合金アルミニウム	鋳物 FC30相当	鉄 S50C相当
NDC10型	M12	M12	M12
NDC13型	M16	M16	M16
NDC16型	M20	M16	M16
NDC20型	M24	M16	M16

タップ加工中に、タップ破損に至る異常トルクが発生した場合、
・M16以下のタップは、タップがスリップする前に破損します。
・M20以上のタップは、タップ破損前にスリップします。

外形図

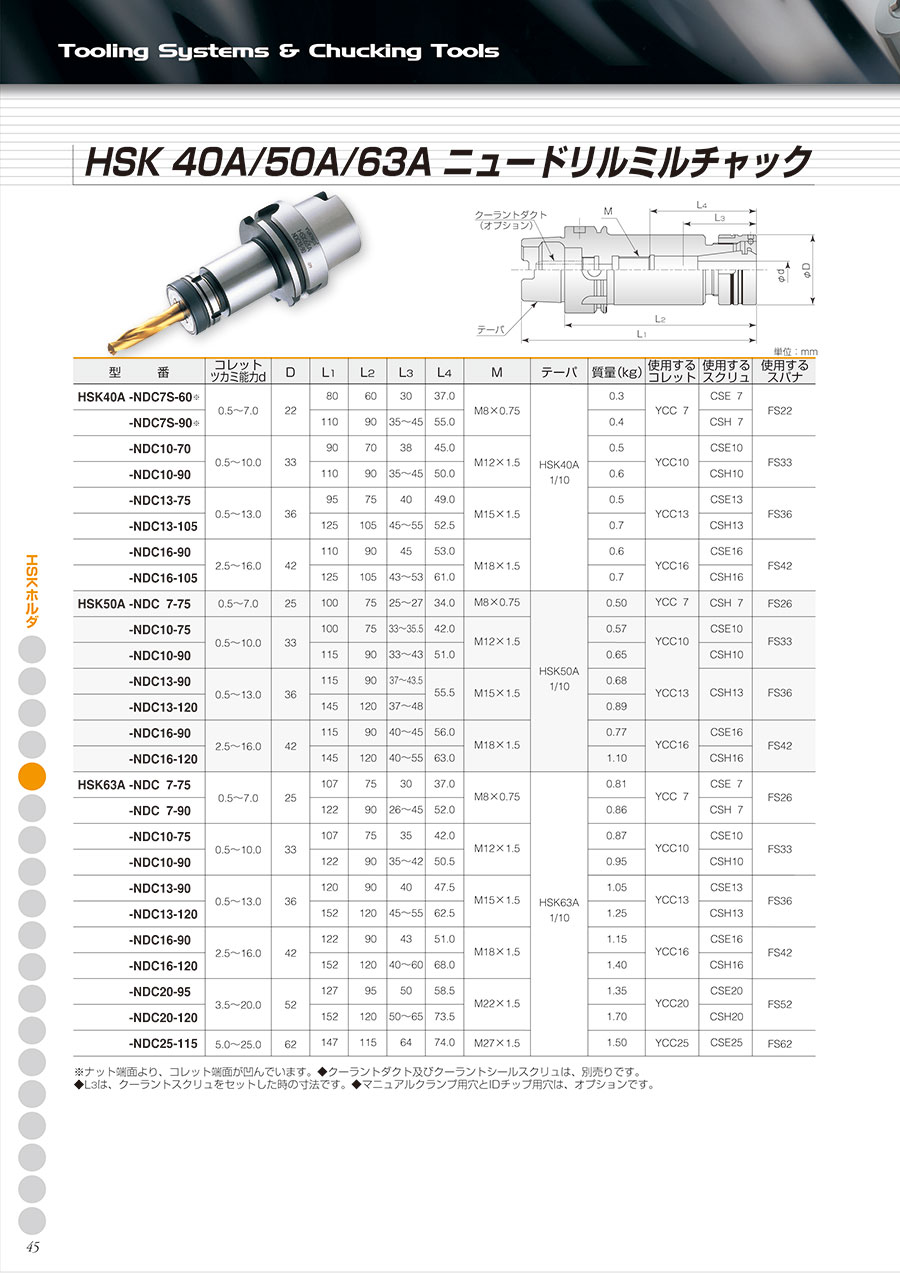

HSK40A／50A／63Aニュードリルミルチャック

注意・禁止事項

※ ATC用ボトルグリップテーパシャンク形状は、HSK-E規格に基づいて製作しています。
※ コレット、スパナ、長さ調整ねじ、クーラントシールスクリュ、特別付属品につきましては、別途お求めください。

開発者からのコメント

開発秘話

ユキワ精工はお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。ニュードリルミルチャックは性能と汎用性の両立をテーマに作られた製品です。是非お試しください。

型番リスト

表示件数

型番

最小把握径

(mm)

最大把握径

(mm)

トラスココード

重量

(g)

適合スパナ・レンチ

ホルダ長さ L

(mm)

テーパ

(mm)

適合コレット

(mm)

使用するスクリュ

最小発注数量

-	7.0以下	837-6718	300	FS22	60	80	60	30	37.0	M8×0.75	HSK40A　1/10	YCC7	22	CSE7	1個
-	7.0以下	837-6719	400	FS22	90	110	90	35～45	55.0	M8×0.75	HSK40A　1/10	YCC7	22	CSH7	1個
-	10.0以下	837-6712	500	FS33	70	90	70	38	45.0	M12×1.5	HSK40A　1/10	YCC10	33	CSE10	1個
-	10.0以下	837-6713	600	FS33	90	110	90	35～45	50.0	M12×1.5	HSK40A　1/10	YCC10	33	CSH10	1個
-	13.0以下	837-6715	500	FS36	75	95	75	40	49.0	M15×1.5	HSK40A　1/10	YCC13	36	CSE13	1個
-	13.0以下	837-6714	700	FS36	105	125	105	45～55	52.5	M15×1.5	HSK40A　1/10	YCC13	36	CSH13	1個
2.0以上	16.0以下	837-6717	600	FS42	90	110	90	45	53.0	M18×1.5	HSK40A　1/10	YCC16	42	CSE16	1個
2.0以上	16.0以下	837-6716	700	FS42	105	125	105	43～53	61.0	M18×1.5	HSK40A　1/10	YCC16	42	CSH16	1個
-	7.0以下	837-6742	810	FS26	75	107	75	30	37.0	M8×0.75	HSK63A　1/10	YCC7	25	CSE7	1個
-	7.0以下	837-6743	860	FS26	90	122	90	26～45	52.0	M8×0.75	HSK63A　1/10	YCC7	25	CSH7	1個
-	10.0以下	837-6733	870	FS33	75	107	75	35	42.0	M12×1.5	HSK63A　1/10	YCC10	33	CSE10	1個
-	10.0以下	837-6734	950	FS33	90	122	90	35～42	50.5	M12×1.5	HSK63A　1/10	YCC10	33	CSH10	1個
-	13.0以下	837-6736	1050	FS36	90	120	90	40	47.5	M15×1.5	HSK63A　1/10	YCC13	36	CSE13	1個
-	13.0以下	837-6735	1250	FS36	120	152	120	45～55	62.5	M15×1.5	HSK63A　1/10	YCC13	36	CSH13	1個
2.0以上	16.0以下	837-6738	1150	FS42	90	122	90	43	51.0	M18×1.5	HSK63A　1/10	YCC16	42	CSE16	1個
2.0以上	16.0以下	837-6737	1400	FS42	120	152	120	40～60	68.0	M18×1.5	HSK63A　1/10	YCC16	42	CSH16	1個
3.0以上	20.0以下	837-6740	1350	FS52	95	127	95	50	58.5	M22×1.5	HSK63A　1/10	YCC20	52	CSE20	1個
3.0以上	20.0以下	837-6739	1700	FS52	120	152	120	50～65	73.5	M22×1.5	HSK63A　1/10	YCC20	52	CSH20	1個
5.0以上	-	837-6741	1500	FS62	115	147	115	64	74.0	M27×1.5	HSK63A　1/10	YCC25	62	CSE25	1個

通常単価(税別) (税込単価)	通常出荷日

31,050円 ( 34,155円 )	1日目
33,120円 ( 36,432円 )	1日目
32,220円 ( 35,442円 )	1日目
34,020円 ( 37,422円 )	1日目
33,120円 ( 36,432円 )	1日目
35,010円 ( 38,511円 )	1日目
34,020円 ( 37,422円 )	1日目
36,000円 ( 39,600円 )	1日目
35,460円 ( 39,006円 )	1日目
35,820円 ( 39,402円 )	1日目
36,360円 ( 39,996円 )	1日目
37,530円 ( 41,283円 )	1日目
38,430円 ( 42,273円 )	1日目
40,320円 ( 44,352円 )	1日目
39,420円 ( 43,362円 )	1日目
41,220円 ( 45,342円 )	1日目
41,670円 ( 45,837円 )	1日目
43,470円 ( 47,817円 )	1日目
45,180円 ( 49,698円 )	1日目

詳細情報

基本情報

基本情報

高い汎用性を持つツーリングでスタンダードモデルのドリルチャック。
【特長】
・片角7度テーパの採用で把握力を向上させつつ、締代を確保できる。
・豊富なシャンク形状と、アクセサリーで様々な加工に対応が可能。
・YCCドリルミルコレットを使用し、口径サイズにより最大1mmまで絞り込んでツールを把握できます。
・ホルダ本体コレット挿入部の肉厚が厚く剛性に優れ、かつ精度のバラツキを最小に押さえました。
・HSKシャンクホルダは、二面拘束で端面密着により横送りで剛性が高い構造。
・加工時のビビリを抑え、刃物寿命や仕上げ面精度を向上させている。
・ホルダ外径部を研削することにより、バランスも良好です。
・クーラントシールスクリュをセットし、7.0MPaまでの高圧・スピンドルクーラントに対応します。
【用途】
・コレットの数を少なく抑えたい場合に最適。
・多くの刃物を扱う際に利用可能。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HSK40A／63A ニュードリルミルチャックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締め代はどれくらいありますか。

ヨーロッパ規格であるERタイプと同等です。一部例外もありますが、呼び径の-1.0mmの締め代がございます。

この商品を見た人は、こんな商品も見ています

	今見ている商品 HSK40A／63A ニュードリルミルチャック	HSK40A／63A スーパーG1チャック	モールステーパホルダA型・HSKタイプ	MTA モールステーパーホルダA型	HSK40E スーパーG1チャック	モールステーパホルダA型 BTシリーズ
メーカー	ユキワ精工	ユキワ精工	聖和精機	マンヨーツール	ユキワ精工	聖和精機
通常価格	31,050円-	33,120円 -	14,941円	15,209円 -	28,899円 -	10,060円 -
通常出荷日	1日目	1日目	3日目	5日目	1日目	3日目〜
主軸・シャンク形状	HSK-A	HSK-A	HSK-A	BT	HSK-E	BT
主軸・シャンク種類	HSK-A	HSK-A	HSK-A	BT	HSK-E	BT
