神戸製鋼所

軟鋼～550MPa級鋼用被覆棒 Z-43F

軟鋼～550MPa級鋼用被覆棒 Z-43F Z-43F-4-20
通常単価(税別)
16,271円
税込単価
17,898円

低ヒューム、すみ肉用の溶接棒です。【特長】・ヒューム量を同系棒比約30%低減し...

詳細情報を確認する
  • 商品タイプ
    溶接棒
  • 棒長 (mm)
    550
  • JIS規格
    JIS Z 3211 E4340
  • 適合材種
    軟鋼～550MPa級鋼
  • 内容量
    1箱(20kg)
  • 質量 (g)
    20000
  • 溶着金属の化学成分C (%)
    0.07
  • 溶着金属の化学成分Si (%)
    0.48
  • 溶着金属の化学成分Mn (%)
    0.72
  • 溶着金属の化学成分P (%)
    0.02
  • 溶着金属の化学成分S (%)
    0.009
  • 識別色　棒端色
    銀灰色
  • 識別色　二次着色
    緑食
  • 溶着金属の機械的性質耐力Mpa
    480
  • 溶着金属の機械的性質耐力引張強さMpa
    540
  • 溶着金属の機械的性質耐力伸び (%)
    26
  • 溶着金属の機械的性質耐力吸収エネルギー (J)
    74
  • 船級認定
    NK、ABS、LR

ご注意

  • 適正電流は溶接方法、鋼板の状態などで異なります。スラグ被りの状態を見て調整してください。
  • 運棒比は0.8～1.6で使えます。ただし、グラビティ溶接では1.2～1.5が最適です。
  • 過度の吸湿は、アンダーカット、ピード不揃いなどの原因となります。70～100℃で30～60分の乾燥を行ってください。
  • 過度の乾燥（長時間または高温）は、見かけは変質がなくても、溶込み減少や棒焼けの原因となります。

型番:

Z-43F-4-20
解除
    数量：

    Z-43F-4-20の仕様・寸法情報

    商品タイプ
    溶接棒
    棒径(mm)
    4
    棒長(mm)
    550
    電流範囲　下向(A)
    140～190
    JIS規格
    JIS Z 3211 E4340
    適合材種
    軟鋼～550MPa級鋼
    内容量
    1箱(20kg)
    質量(g)
    20000
    溶着金属の化学成分C(%)
    0.07
    溶着金属の化学成分Si(%)
    0.48
    溶着金属の化学成分Mn(%)
    0.72
    溶着金属の化学成分P(%)
    0.02
    溶着金属の化学成分S(%)
    0.009
    識別色　棒端色
    銀灰色
    識別色　二次着色
    緑食
    溶着金属の機械的性質耐力Mpa
    480
    溶着金属の機械的性質耐力引張強さMpa
    540
    溶着金属の機械的性質耐力伸び(%)
    26
    溶着金属の機械的性質耐力吸収エネルギー(J)
    74
    水平下向すみ肉
    140～190
    船級認定
    NK、ABS、LR
    -
    -

    型番リスト

    表示件数
  • 1
    • 型番
    Z-43F-4-20

    棒径

    (mm)

    電流範囲　下向

    (A)

    水平下向すみ肉

    		最小発注数量
    4
    140～190
    140～190
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,271円
    ( 17,898円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    低ヒューム、すみ肉用の溶接棒です。
    【特長】
    ・ヒューム量を同系棒比約30%低減しています。
    ・手溶接、グラビティ溶接のいずれでも優れた性能を示します。
    ・耐ピット性、再アーク性に優れ、スラグはおおむね自然剥離し、ビード表面は光沢があり綺麗です。
    【主な用途】
    ・造船、橋梁、建築、一般構造物の水平および下向すみ肉溶接

    ご注意

    • 適正電流は溶接方法、鋼板の状態などで異なります。スラグ被りの状態を見て調整してください。
    • 運棒比は0.8～1.6で使えます。ただし、グラビティ溶接では1.2～1.5が最適です。
    • 過度の吸湿は、アンダーカット、ピード不揃いなどの原因となります。70～100℃で30～60分の乾燥を行ってください。
    • 過度の乾燥（長時間または高温）は、見かけは変質がなくても、溶込み減少や棒焼けの原因となります。

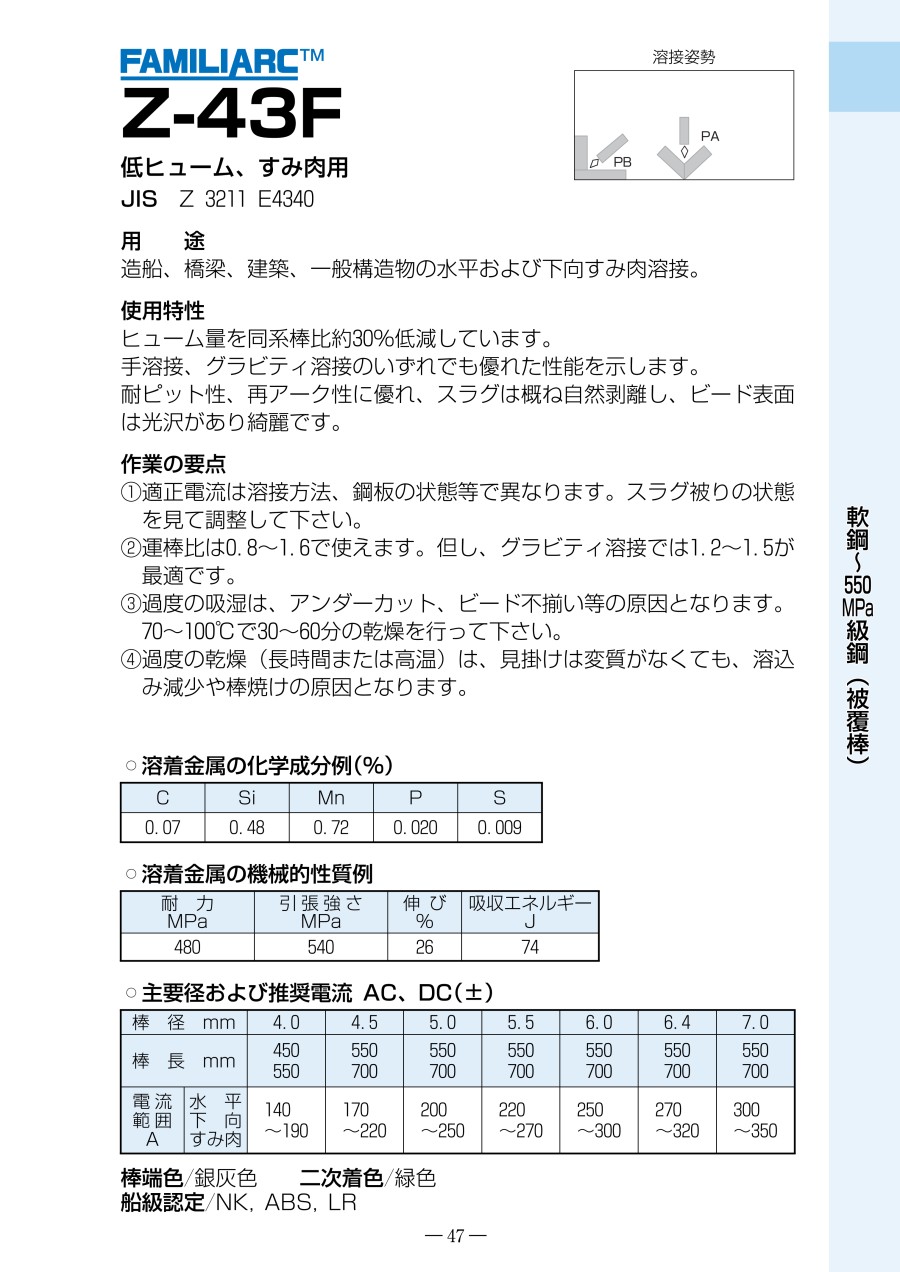

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    ■低ヒューム、すみ肉用

    JIS Z 3211 E4340



    ■作業の要点

    （1）適正電流は溶接方法、鋼板の状態等で異なります。スラグ被りの状態を見て調整してください。
    （2）運棒比は0.8～1.6で使えます。但し、グラビティ溶接では1.2～1.5が最適です。
    （3）適度の吸湿は、アンダーカット、ビード不揃い等の原因となります。70～100℃で30～60分の乾燥を行ってください。
    （4）過度の乾燥（長時間または高温）は、見掛けは変質がなくても、溶込み減少や棒焼けの原因となります。



    ■溶接姿勢

    軟鋼～550MPa級鋼用被覆棒 Z-43F 製品の基本仕様・特長

    ■溶着金属の化学成分例（%）

    CSiMnPS
    0.070.480.720.0200.009


    ■溶着金属の機械的性質例

    耐力
    MPa    		引張強さ
    MPa    		伸び
    %    		吸収エネルギー
    J
    4805402674


    ■主要径および推奨電流 AC、DC（±）

    棒径mm4.0
    棒長mm550
    電流範囲A水平
    下向
    すみ肉    		140～190

    • 棒端色／銀灰色、二次着色／緑色、船級認定／NK,ABS,LR
