大昭和精機

メガニューベビーチャック（二面拘束・高速回転用）BBT30/40/50

Name: メガニューベビーチャック（二面拘束・高速回転用）BBT30/40/50
Brand: 大昭和精機
SKU: 223005008774
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

【特長】＜BBT30、BBT40シリーズ＞・高精度・汎用性に加え、高速加工を可...

詳細情報を確認する

主軸・シャンク形状
BT
主軸・シャンク種類
BBT
拘束面数
2
クーラント等供給方式
センタースルー
付属品
メガナット、Oリング

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ナットは付属しています。コレット、レンチ、アジャストスクリュは別途ご注文ください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が63型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

口元1μmの高精度コレット他

材質、加工方法、熱処理に至るまで追求。全数2回の精度検査と極めて厳密な品質管理の元で生まれた高精度コレット。

・コレット単体精度

縮み代0.1～0.2/φの新コレット登場!!

突き出し量を抑える事で、これまで以上に安定した加工精度を実現。

用途に合わせたクーラント対策

オイルシール機能が付いたクーラントナット。内部のPSリングを外す事で端面給油がご使用いただけます。

標準コレットでOK。

メガパーフェクトシール PAT.

他を圧倒する豊富な本体シリーズ

豊富な本体シリーズにより、必ずBESTなツールがお選びいただけます。

本体の種類が少ないと・・・
無駄な突き出しが増え、加工能率がダウン

外形図

規格表

ビッグプラス BBTシャンク　型式	把握径 Φd	ΦD	L	L1	刃具調整量H
BBT30-MEGA 6N- 60	0.25～6	20	60	32	23～43
BBT30-MEGA 6N- 60/NL			60	32
BBT30-MEGA 6N- 75			75	47
BBT30-MEGA 6N- 75/NL			75	47
BBT30-MEGA 6N- 90			90	62
BBT30-MEGA 6N- 90/NL			90	62
BBT30-MEGA 6N-105			105	77
BBT30-MEGA 6N-105/NL			105	77
BBT30-MEGA 6N-120			120	90
BBT30-MEGA 6N-120/NL			120	90
BBT30-MEGA 8N- 60	0.5～8	25	60	34	26～45
BBT30-MEGA 8N- 60/NL			60	34
BBT30-MEGA 8N- 75			75	49
BBT30-MEGA 8N- 75/NL			75	49
BBT30-MEGA 8N- 90			90	64
BBT30-MEGA 8N- 90/NL			90	64
BBT30-MEGA 8N-105			105	79
BBT30-MEGA 8N-105/NL			105	79
BBT30-MEGA 8N-120			120	92
BBT30-MEGA 8N-120/NL			120	92
BBT30-MEGA10N- 60	1.5～10	30	60	34	38～48
BBT30-MEGA10N- 60/NL			60	34
BBT30-MEGA10N- 75			75	49
BBT30-MEGA10N- 75/NL			75	49
BBT30-MEGA10N- 90			90	64
BBT30-MEGA10N- 90/NL			90	64
BBT30-MEGA10N-105			105	79
BBT30-MEGA10N-105/NL			105	79
BBT30-MEGA10N-120			120	94
BBT30-MEGA10N-120/NL			120	94
BBT30-MEGA13N- 60	2.5～13	35	60	34	44～63
BBT30-MEGA13N- 60/NL			60	34
BBT30-MEGA13N- 75			75	49
BBT30-MEGA13N- 75/NL			75	49
BBT30-MEGA13N- 90			90	64
BBT30-MEGA13N- 90/NL			90	64
BBT30-MEGA13N-105			105	79
BBT30-MEGA13N-105/NL			105	79
BBT30-MEGA13N-120			120	94
BBT30-MEGA13N-120/NL			120	94
BBT30-MEGA16N- 60	2.5～16	42	60	37	48～63
BBT30-MEGA16N- 60/NL			60	37	48～63
BBT30-MEGA16N- 75			75	52	48～68
BBT30-MEGA16N- 75/NL			75	52
BBT30-MEGA16N- 90			90	67
BBT30-MEGA16N- 90/NL			90	67
BBT30-MEGA16N-105			105	82
BBT30-MEGA16N-105/NL			105	82
BBT30-MEGA20N- 60※	2.5～20	46	60	-	70
BBT30-MEGA20N- 60/NL			60	-	70
BBT30-MEGA20N- 75			75	-	51～68
BBT30-MEGA20N- 75/NL			75	-
BBT30-MEGA20N- 90			90	-
BBT30-MEGA20N- 90/NL			90	-
BBT30-MEGA20N-105			105	-
BBT30-MEGA20N-105/NL			105	-
BBT30-MEGA25N- 85※	15.5～25.4	60	85	-	80
BBT40-MEGA25N- 75	15.5～25.4	60	75	47	64～74
BBT40-MEGA25N- 90			90	62
BBT40-MEGA25N-105			105	77
BBT40-MEGA25N-120			120	92
BBT50-MEGA25N- 90	15.5～25.4	60	90	46	64～74
BBT50-MEGA25N-200	15.5～25.4	60	200	152	64～74

※印の型式はアジャストスクリュはご使用いただけません。 H寸法は最大刃具挿入量です。

ホルダ本体型式の末尾に/NL（ナット無し）を付けます。

選定サポート情報

型番リスト

表示件数

型番

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

最小刃具挿入量

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

最高回転数

(min-1)

適用コレット

CADデータ有無

(mm)

適合ナット

(mm)

最大把握径

(mm)

質量

(g)

ビッグプラスBT No.

特長

最小発注数量

30	6.0以下	0.5未満	0.25～6	23	43	60	20	50000	NBC6-□	2D/3D	20	MGN6	32	6	470	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	60	20	50000	NBC6-□	2D/3D	20	MGN6	32	6	470	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	75	20	50000	NBC6-□	2D/3D	20	MGN6	47	6	500	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	75	20	50000	NBC6-□	2D/3D	20	MGN6	47	6	500	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	90	20	50000	NBC6-□	2D/3D	20	MGN6	62	6	530	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	90	20	50000	NBC6-□	2D/3D	20	MGN6	62	6	530	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	105	20	50000	NBC6-□	2D/3D	20	MGN6	77	6	560	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	105	20	50000	NBC6-□	2D/3D	20	MGN6	77	6	560	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	120	20	50000	NBC6-□	2D/3D	20	MGN6	90	6	590	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	6.0以下	0.5未満	0.25～6	23	43	120	20	50000	NBC6-□	2D/3D	20	MGN6	90	6	590	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	60	25	50000	NBC8-□	2D/3D	25	MGN8	34	8	510	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	60	25	50000	NBC8-□	2D/3D	25	MGN8	34	8	510	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	75	25	50000	NBC8-□	2D/3D	25	MGN8	49	8	560	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	75	25	50000	NBC8-□	2D/3D	25	MGN8	49	8	560	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	90	25	50000	NBC8-□	2D/3D	25	MGN8	64	8	610	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	90	25	50000	NBC8-□	2D/3D	25	MGN8	64	8	610	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	105	25	50000	NBC8-□	2D/3D	25	MGN8	79	8	670	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	105	25	50000	NBC8-□	2D/3D	25	MGN8	79	8	670	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	120	25	50000	NBC8-□	2D/3D	25	MGN8	92	8	720	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	8.0以下	0.5未満	0.5～8	26	45	120	25	50000	NBC8-□	2D/3D	25	MGN8	92	8	720	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	60	30	50000	NBC10-□	2D/3D	30	MGN10	34	10	540	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	60	30	50000	NBC10-□	2D/3D	30	MGN10	34	10	540	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	75	30	50000	NBC10-□	2D/3D	30	MGN10	49	10	610	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	75	30	50000	NBC10-□	2D/3D	30	MGN10	49	10	610	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	90	30	50000	NBC10-□	2D/3D	30	MGN10	64	10	680	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	90	30	50000	NBC10-□	2D/3D	30	MGN10	64	10	680	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	105	30	50000	NBC10-□	2D/3D	30	MGN10	79	10	750	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	105	30	50000	NBC10-□	2D/3D	30	MGN10	79	10	750	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	120	30	50000	NBC10-□	2D/3D	30	MGN10	94	10	820	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	10.0以下	1.0以上	1.5～10	38	48	120	30	50000	NBC10-□	2D/3D	30	MGN10	94	10	820	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	60	35	50000	NBC13-□	2D/3D	35	MGN13	34	13	570	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	60	35	50000	NBC13-□	2D/3D	35	MGN13	34	13	570	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	75	35	50000	NBC13-□	2D/3D	35	MGN13	49	13	670	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	75	35	50000	NBC13-□	2D/3D	35	MGN13	49	13	670	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	90	35	50000	NBC13-□	2D/3D	35	MGN13	64	13	770	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	90	35	50000	NBC13-□	2D/3D	35	MGN13	64	13	770	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	105	35	50000	NBC13-□	2D/3D	35	MGN13	79	13	870	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	105	35	50000	NBC13-□	2D/3D	35	MGN13	79	13	870	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	120	35	50000	NBC13-□	2D/3D	35	MGN13	94	13	970	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	13.0以下	2.0以上	2.5～13	44	63	120	35	50000	NBC13-□	2D/3D	35	MGN13	94	13	970	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	63	60	42	50000	NBC16-□	2D/3D	42	MGN16	37	16	610	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	63	60	42	50000	NBC16-□	2D/3D	42	MGN16	37	16	610	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	68	75	42	50000	NBC16-□	2D/3D	42	MGN16	52	16	750	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	68	75	42	50000	NBC16-□	2D/3D	42	MGN16	52	16	750	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	68	90	42	50000	NBC16-□	2D/3D	42	MGN16	67	16	890	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	68	90	42	50000	NBC16-□	2D/3D	42	MGN16	67	16	890	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	68	105	42	50000	NBC16-□	2D/3D	42	MGN16	82	16	1040	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	16.0以下	2.0以上	2.5～16	48	68	105	42	50000	NBC16-□	2D/3D	42	MGN16	82	16	1040	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	70	70	60	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	640	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	70	70	60	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	640	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	51	68	75	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	780	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	51	68	75	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	780	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	51	68	90	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	930	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	51	68	90	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	930	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	51	68	105	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	1080	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.0以下	2.0以上	2.5～20	51	68	105	46	50000	NBC20-□	2D/3D	46	MGN20	-	20	1080	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
30	20.1以上	15.0以上	15.5～25.4	80	80	85	60	50000	NBC25-□	-	60	MGN25	-	25.4	1130	BBT30	高精度・汎用性に加え、高速加工を可能にしました。	1個
40	20.1以上	15.0以上	15.5～25.4	64	74	75	60	50000	NBC25-□	-	60	MGN25	47	25.4	1600	BBT40	高精度・汎用性に加え、高速加工を可能にしました。	1個
40	20.1以上	15.0以上	15.5～25.4	64	74	90	60	50000	NBC25-□	-	60	MGN25	62	25.4	1900	BBT40	高精度・汎用性に加え、高速加工を可能にしました。	1個
40	20.1以上	15.0以上	15.5～25.4	64	74	105	60	50000	NBC25-□	-	60	MGN25	77	25.4	2200	BBT40	高精度・汎用性に加え、高速加工を可能にしました。	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

【特長】
＜BBT30、BBT40シリーズ＞
・高精度・汎用性に加え、高速加工を可能にしました
＜BBT50シリーズ＞
・テーパ、端面の二面拘束のビッグプラスシステムを標準化
・豊富なシリーズでベーシックホルダとしても最適です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ナットは付属しています。コレット、レンチ、アジャストスクリュは別途ご注文ください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

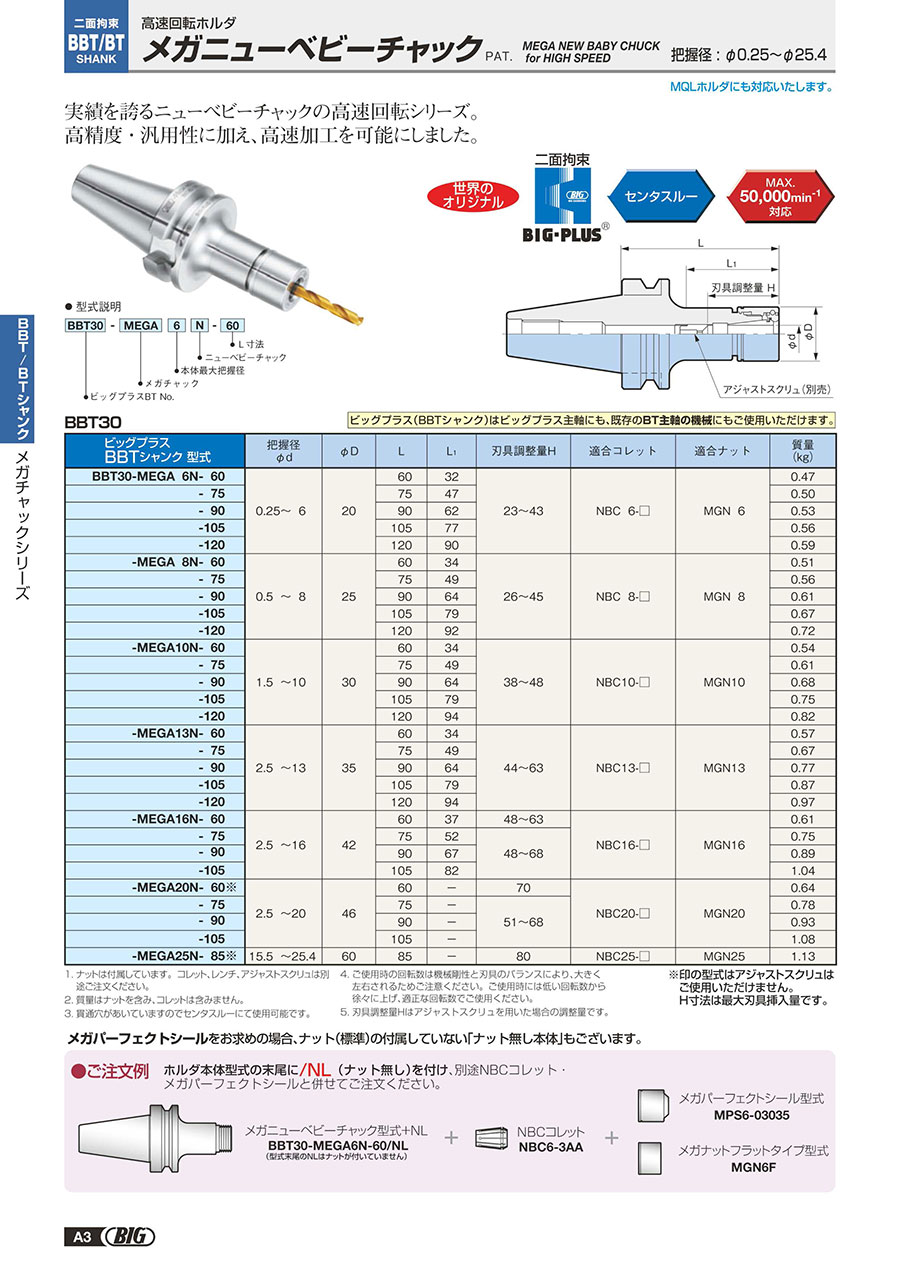

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メガニューベビーチャック（二面拘束・高速回転用）BBT30/40/50のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

マシニング加工

満足度：5.02020/09/04

二面拘束仕様であるため、剛性があり超硬ドリルで使用しました。加工面の良好でした。スパナ掛けがないので振動が抑えられま...もっと読む

0人が参考にしています。

Φ0.5の油穴加工

満足度：5.02018/06/01

BIGのホームページからだと金額が解らない為、見積をする必要があるが、ミスミだと金額も分かる為、時間短縮になった。

0人が参考にしています。
