大昭和精機

ポイントマスタープロ

Name: ポイントマスタープロ
Brand: 大昭和精機
SKU: 223005008448
Rating: 5 (4 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): 102,493円～132,000円

税込単価: 112,742円～145,200円

【特長】・非導電性のワークや機械でも基準点を瞬時に検出！・セラミックベアリング...

詳細情報を確認する

内部接点/通電
内部接点方式
繰り返し精度 (μm)
±1（2σ）
先端ボール直径 (mm)
4
XY測定圧 (N)
0.4
Z測定圧 (N)
1.5
XYオーバートラベル (mm)
12
Zオーバートラベル (mm)
5
ワーク接触通知機能
LED
商品タイプ
測定器本体
付属品
スタイラスST28-4R
特長
非導電性のワークや機械でも基準点を瞬時に検出！セラミックベアリング採用の高速マシニングセンタに最適。
仕様
繰り返し精度均等：±1μm（2σ）オーバートラベル：XY ±12mm、Z 5mm

ご注意

スタイラスST28-4Rが付属しています
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

次工程の決め手はまず測定から。段取り時間を大きく変えるセンサシリーズ。
基準位置を正確に素早く検出。

外形図

ストレートシャンクタイプ

BBTシャンクタイプ

HSK-A63シャンクタイプ
（DIN 69893-1）（ISO 12164）

選定サポート情報

タッチ位置を瞬時に検出する3次元タッチセンサシリーズ

3次元タッチセンサ「ポイントマスタープロ」

全ての刃具や加工物機械に対応

通電の加工物やワークに対応「ポイントマスター」

通電性の刃具や加工物機械に対応

型番リスト

表示件数

型番

主軸・シャンク形状

シャンク径

(mm)

バッテリー種類

バッテリー寿命

重量

(g)

φD1

(mm)

Dh7

(mm)

最小発注数量

BT/BBT	BBT30	CR2×1	連続900時間	800	46	115	63	-	1個
BT/BBT	BBT40	LR1（単5）×2P	連続500時間	1300	37	120	60	-	1個
BT/BBT	BBT50	LR03（単4）×2P	連続600時間	3800	37	150	60	-	1個
HSK-A	HSK-A63	CR2×1	連続900時間	1300	49	130	65	-	1個
ST（ストレート）	10	パナソニックリチューム電池BR435×1P	連続180時間	400	35	75	49	10	1個
ST（ストレート）	20	LR1（単5）×2P	連続500時間	500	37	90	50	20	1個
ST（ストレート）	32	LR1（単5）×2P	連続500時間	600	37	80	60	32	1個

通常単価(税別) (税込単価)	通常出荷日

114,605円 ( 126,066円 )	5日目
117,399円 ( 129,139円 )	5日目
132,000円 ( 145,200円 )	5日目
123,879円 ( 136,267円 )	5日目
102,493円 ( 112,742円 )	5日目
102,493円 ( 112,742円 )	在庫品1日目当日出荷可能
102,493円 ( 112,742円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・非導電性のワークや機械でも基準点を瞬時に検出！
・セラミックベアリング採用の高速マシニングセンタに最適

ご注意

スタイラスST28-4Rが付属しています
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉

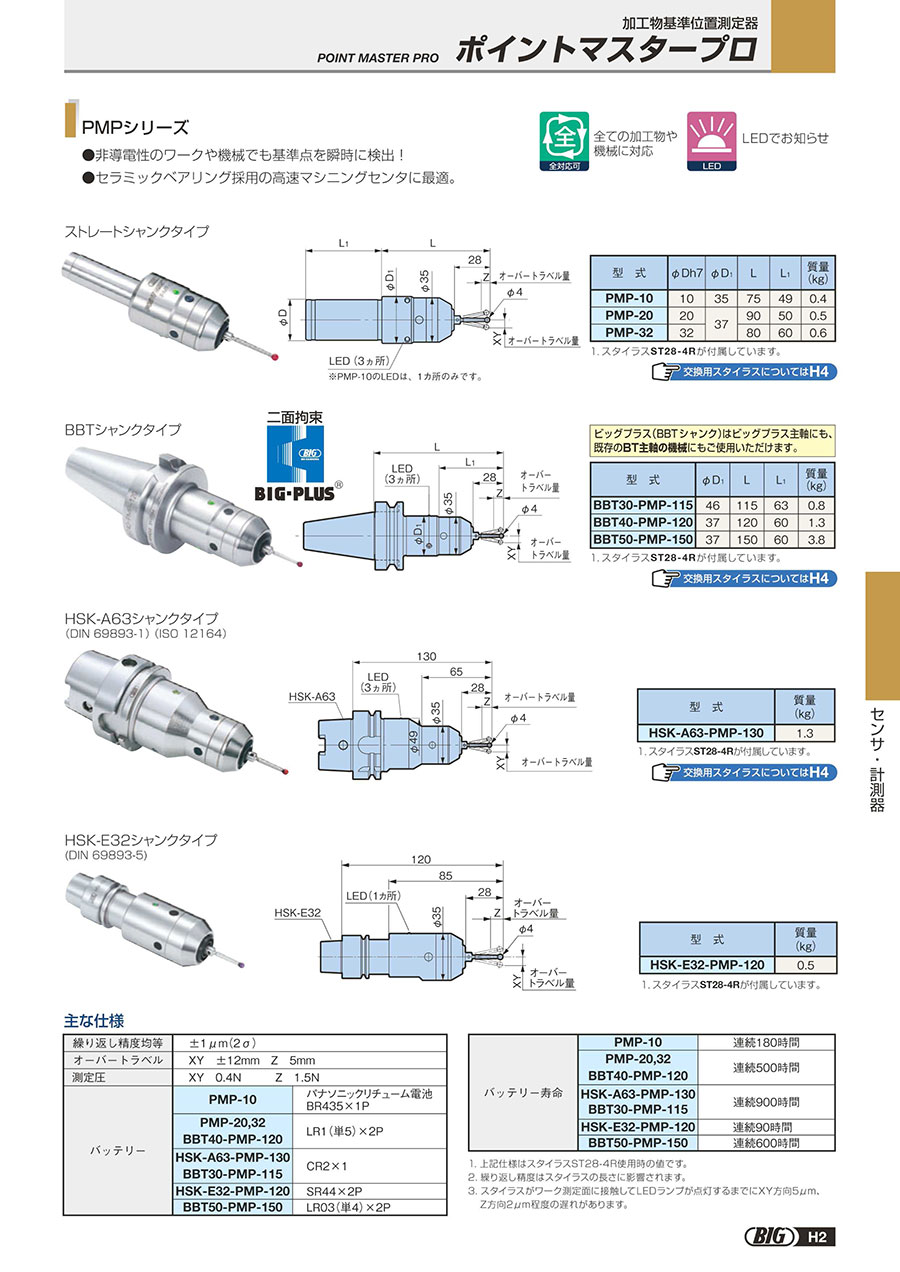

型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
