大昭和精機

ポイントマスター（PMCシリーズ・ストレートシャンクタイプ）

ポイントマスター（PMCシリーズ・ストレートシャンクタイプ）
通常単価(税別)
49,885円～51,604円
税込単価
54,874円～56,764円

【特長】・タッチ位置をランプLED＆電子音で瞬時にお知らせ。・バッテリーの寿命...

詳細情報を確認する
  • 主軸・シャンク形状
    ST（ストレート）
  • 内部接点/通電
    通電方式
  • 繰り返し精度 (μm)
    ±1（2σ）
  • XY測定圧 (N)
    0.6
  • Z測定圧 (N)
    2.7
  • XYオーバートラベル (mm)
    12
  • Zオーバートラベル (mm)
    5
  • バッテリーアラーム機能
    ○
  • ワーク接触通知機能
    LED＋電子音
  • 商品タイプ
    測定器本体
  • バッテリー種類
    LR1X2(単5)
  • バッテリー寿命
    連続300時間
  • 特長
    タッチ位置をランプLEDと電子音で瞬時に伝達。バッテリーの寿命低下をワーク測定時にLEDの点滅でお知らせ。
  • 仕様
    測定子復元精度：±1μm(2σ),オーバートラベル：XY　±12mm,Z　5mm

ご注意

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
    数量：

    商品情報





    製品特長・仕様

    製品の基本仕様・特長

    ポイントマスター（PMCシリーズ・ストレートシャンクタイプ） 製品特長関連画像
    • 次工程の決め手はまず測定から。段取り時間を大きく変えるセンサシリーズ。
    • 基準位置を正確に素早く検出。

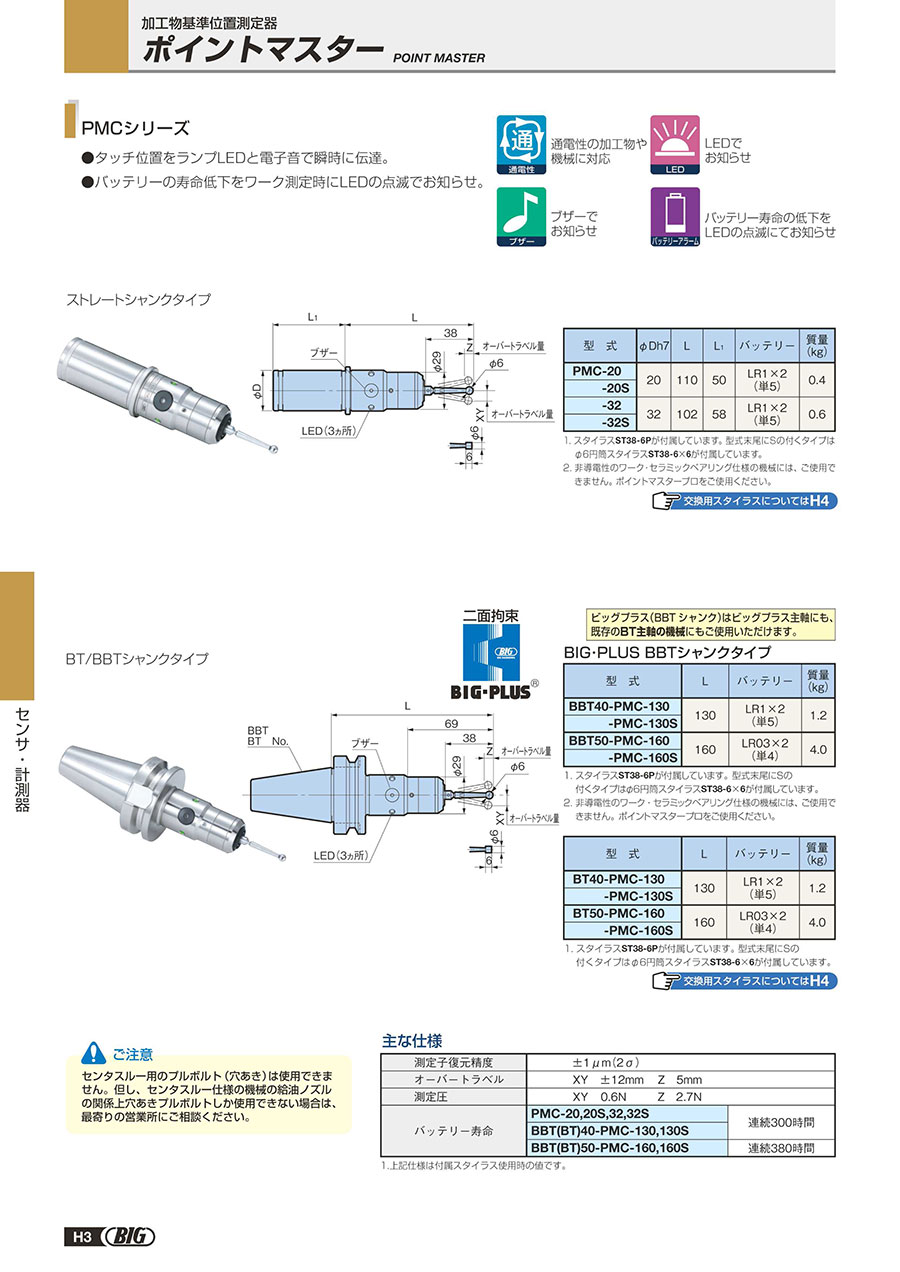

    外形図

    ポイントマスター（PMCシリーズ・ストレートシャンクタイプ） 外形図



    選定サポート情報

    タッチ位置を瞬時に検出する3次元タッチセンサシリーズ
    ポイントマスター（PMCシリーズ・ストレートシャンクタイプ） 選定サポート情報関連画像1
    3次元タッチセンサ「ポイントマスタープロ」
    ポイントマスター（PMCシリーズ・ストレートシャンクタイプ） 選定サポート情報関連画像2

    全ての刃具や加工物機械に対応

    通電の加工物やワークに対応「ポイントマスター」
    ポイントマスター（PMCシリーズ・ストレートシャンクタイプ） 選定サポート情報関連画像3

    通電性の刃具や加工物機械に対応

    型番リスト

    表示件数
  • 1
    • 型番
    PMC-20
    PMC-20S
    PMC-32
    PMC-32S

    シャンク径

    (mm)

    先端ボール直径

    (mm)

    付属品

    重量

    (g)

    L

    (mm)

    L1

    (mm)

    Dh7

    (mm)

    		RoHS?最小発注数量
    20
    6
    スタイラスST38-6P
    400
    110
    50
    20
    10
    1個
    20
    6×6
    φ6円筒スタイラスST38-6X6
    400
    110
    50
    20
    -
    1個
    32
    6
    スタイラスST38-6P
    600
    102
    58
    32
    10
    1個
    32
    6×6
    φ6円筒スタイラスST38-6X6
    600
    102
    58
    32
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    49,885円
    ( 54,874円 )
    3日目
    51,604円
    ( 56,764円 )
    6日目
    49,885円
    ( 54,874円 )
    5日目
    51,604円
    ( 56,764円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・タッチ位置をランプLED＆電子音で瞬時にお知らせ。
    ・バッテリーの寿命低下をワーク測定時にLEDの点滅でお知らせします。
    ・ストレートシャンクタイプです。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
