ニューベビーチャック（STシャンク）ST20

ニューベビーチャック（STシャンク）ST20
通常単価(税別)
9,666円～24,840円
税込単価
10,633円～27,324円
通常出荷日：在庫品1日目～7日目一部当日出荷可能

BIGニューハイパワーミーリングチャックとの組み合わせで、干渉対策にフレキシブル対応。【特長】・ワーク...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

  • 口元1ミクロンの高精度コレットチャックシステム。
  • ドリル、エンドミル、リーマ、タップ加工まであらゆる加工にジャストフイット。（把握径φ0.25 ～φ20）
ニューベビーチャック（STシャンク） 製品特長関連画像1
ニューベビーチャック（STシャンク） 製品特長関連画像2

サブミクロンに迫る高精度コレット（把握範囲φ0.25～φ20）

ニューベビーコレットは材質、加工方法、熱処理に至るまで、長年のノウハウを集結し、全数2回検査という極めて厳密な品質管理の元で生まれた世界でもトップクラスの高精度コレットです。
ニューベビーチャック（STシャンク） 製品特長関連画像3

高精度を支えるニューベビーナット

熱処理後に精密加工したネジ部と、コレットにネジリ力を与えず無理なく締め付けるスラストボールのダブルの効果で、高精度コレットを安定して締め付けることができます。
また、高速回転の遠心力によるスラストボールの飛び出し防止機構により、安定した加工をお約束いたします。
ニューベビーチャック（STシャンク） 製品特長関連画像4

用途に応じたクーラント方式

ニューベビーチャック（STシャンク） 製品特長関連画像5

パーフェクトシールのシール機能は、クーラント圧が高いほど、PSリングが刃具シャンク部に密着し、シール効果を高めます。確実なシール機能により、高速分野の高圧加工でも確実に刃先へクーラントを供給できます。標準コレット使用のシール用ナットです。

ニューベビーチャック（STシャンク） 製品特長関連画像6

オイルシール機能が付いたクーラントナット。
内部のPSリングを外す事で端面給油がご使用いただけます。

ドリル加工からリーマ、エンドミルまでベーシックホルダに最適

ニューベビーチャック（STシャンク） 製品特長関連画像7

振れ調整式 RAホルダ（PAT.） 刃先先端の振れ→2μm以下に
ニューベビーチャック（STシャンク） RAホルダ

長年使用による機械主軸の振れ精度劣化をホルダで補正。
シンプルな構造で機上でも簡単に調整が可能です。

テンション機構内蔵タップコレット M2～M12
ニューベビーチャック（STシャンク） タップコレット

ニューベビーコレットの内部にタッパ機能を組み込みました。お手持ちのニューベビーチャックがタッパとしてご使用いただけます。

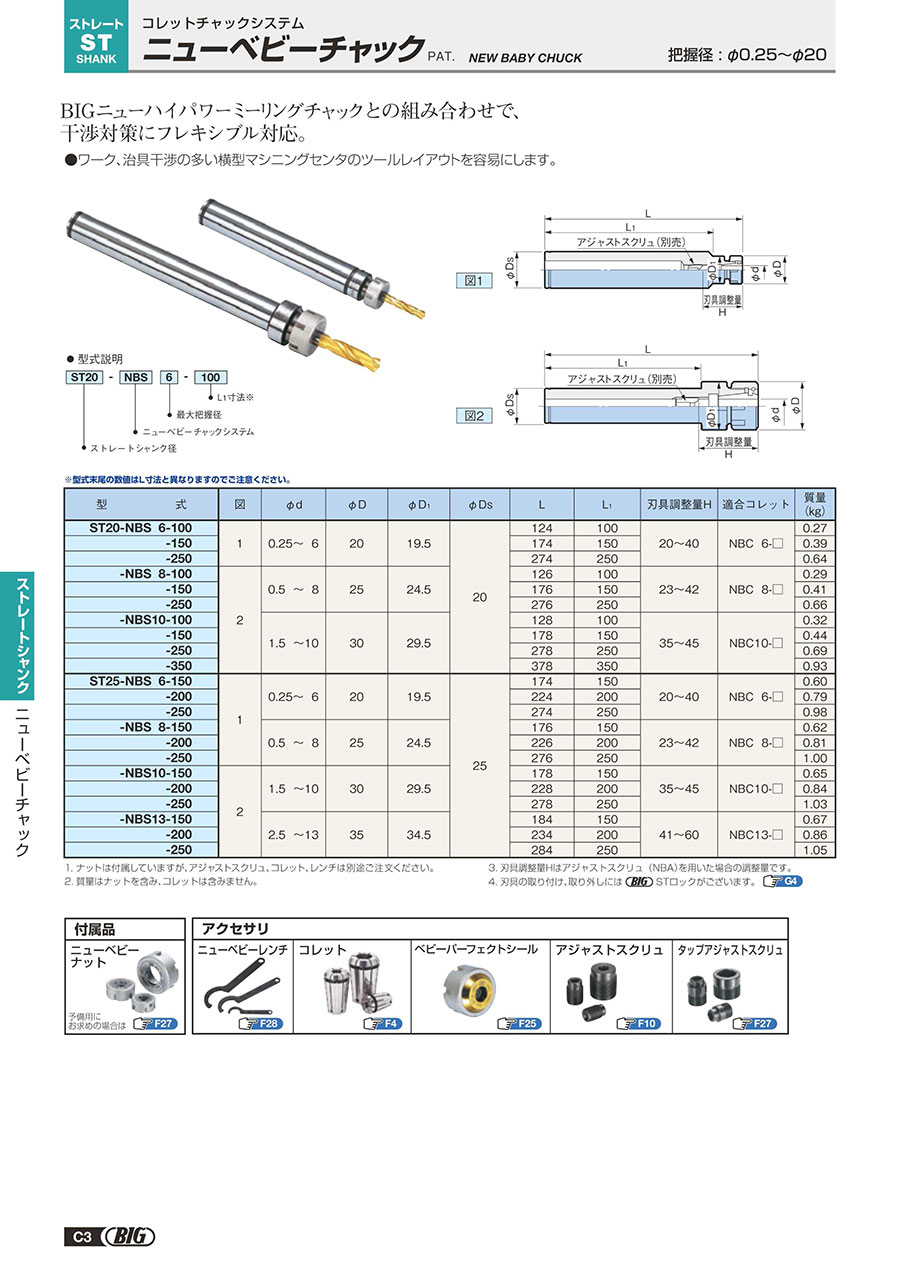

外形図
