大昭和精機

EWマイクロヘッド

カタログ |

通常単価(税別): 72,779円～85,792円

税込単価: 80,057円～94,371円

【特長】・好評の1目盛Φ0.01mmの調整機構を取り入れマイクロ化。・マイクロ...

突き出し長さ(L/D) (mm)
有
止まり穴用Eタイプ適合カートリッジ (mm)
WC02
CADデータ有無 (2Ｄ/3Ｄ)
2D
最小加工径 (mm)
W(六角形)
仕様
マイクロクイルの偏芯だけなので、高速回転にも対応できます。超硬ソリッドのストレートシャンクで、剛性の高い加工が行えます。
用途
内径
バイト型式
EN15
適合チップクランプスクリュセット
S2S-B

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数

型番

(mm)

シャンクの直径

(mm)

全長

(mm)

最小発注数量

15	15～18	110	14	151	14	1個
15	15～18	140	14	181	14	1個
18	18～22	100	16	144	16	1個
18	18～22	160	16	204	16	1個

通常単価(税別) (税込単価)	通常出荷日

72,779円 ( 80,057円 )	5日目
76,639円 ( 84,303円 )	5日目
73,880円 ( 81,268円 )	5日目
85,792円 ( 94,371円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・好評の1目盛Φ0.01mmの調整機構を取り入れマイクロ化。
・マイクロクイルの偏芯だけなので、高速回転対応可能。
・超硬ソリッドのストレートシャンクで、剛性の高い加工が可能。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

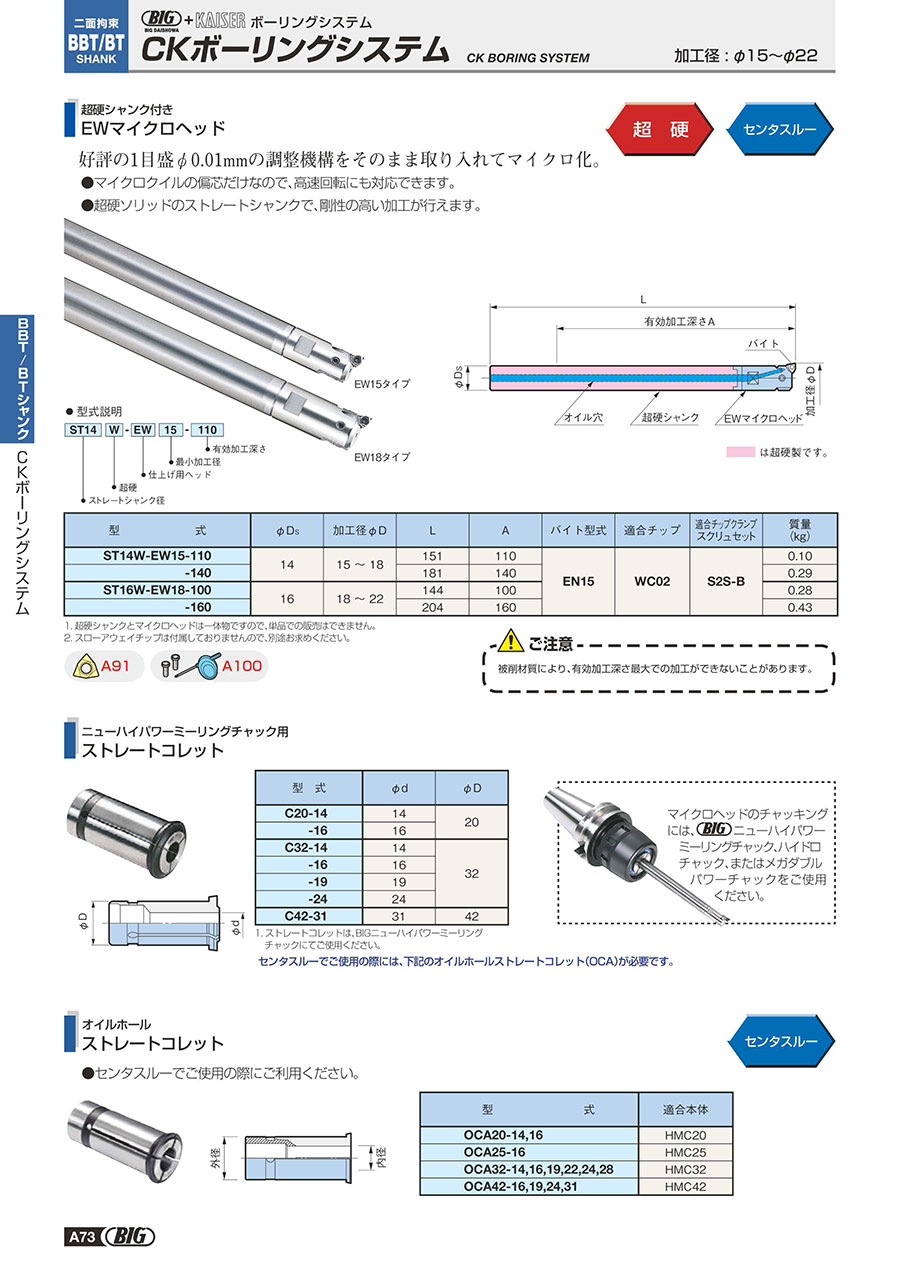

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

EWマイクロヘッドのレビュー

この商品のレビューはありません
