Cカッターミニ表面取り1枚刃タイプ

製品特長・仕様

製品の基本仕様・特長

面取りカッターの常識を覆す4枚刃による送り速度UP
1枚刃や2枚刃に比べ刃数が増えた分、送り速度を数倍上げることができます。

超コンパクト刃径で回転数UP
刃具の回転数は、切削速度が同じであれば小径になるほど高くなります。

コーティング「ACP200」採用により切削速度UP
超多層膜PVDコーティングチップの採用で切削速度が大幅にUP。

加工能率が大幅にアップ

最小下穴径φ5の「裏面取り」を実現
極小径チップが可能にした、最小下穴径φ5の裏面取りで高能率加工を実現。しかも3コーナーチップで経済的。

CKボーリングシステムのアクセサリー（CKBタイプ）
CKボーリングシステムのモジュラー式を利用した突出しの長いツールレイアウトが自由自在。

面取り角度調整5°～85°（ユニバーサルタイプ）
アングルアジャスタを手動で回し、本体の目盛り線と合マークを合わせることで、面取り角度を5°～85°の範囲で調整することができます。

性能・試験情報

面取り加工時間を大幅に短縮
切削時間の短縮には1分間あたりの送り速度を早くすることが必要です。そのために「切削速度を高くする」「工具径を小さくする」等が重要です。
他社製品との比較において、Cカッターミニは大幅な加工時間の短縮が行えました。

※1辺100mmのワーク外周をC1.0にて切削完了までの時間を比較

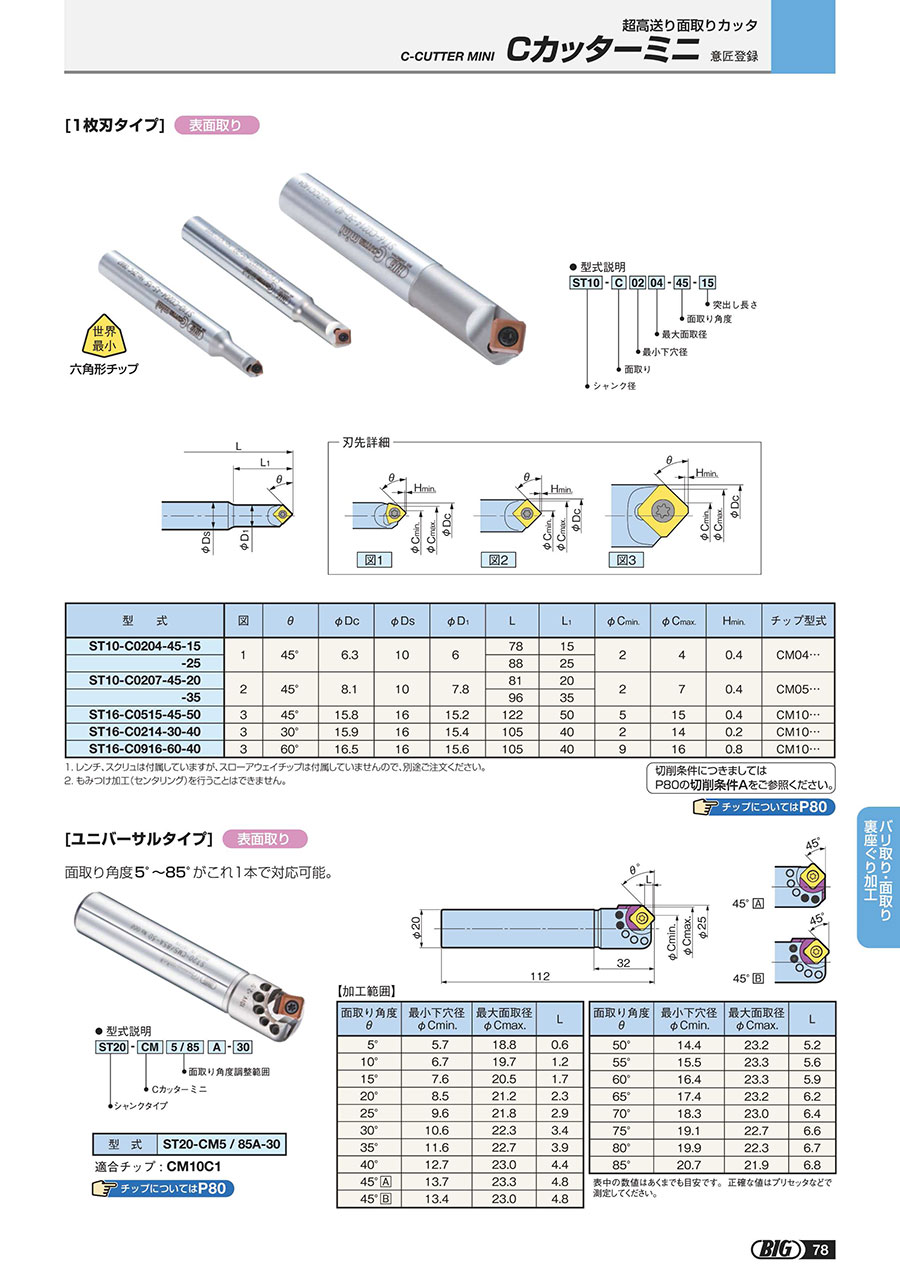

外形図

使用方法・使用事例

使用事例

ステンレス製機械部品の表裏面取り加工

ワーク：SUS304
面取り量：C3
1刃の送り：0.1mm/刃

-	他社品 （TiAINコーティング 超硬チップ使用）	Cカッターミニ （ST20-C2232-45B-50）
面取り径	φ30	φ28
刃数	1	4
切削速度Vc （m/min）	140	180
回転数n （min-1）	1,490	2,050
送り速度Vf （mm/min）	149	819
結果	加工能率5倍向上

アルミケースの面取り加工

ワーク：AC4C
面取り量：C0.5
1刃送り：0.1mm/刃

-	他社品 （ノンコーティング 超硬チップ使用）	Cカッターミニ （ST12-C1116-45B-25）
面取り径	φ40	φ12
刃数	3	4
切削速度Vc （m/min）	200	600
回転数n （min-1）	1,590	15,920
送り速度Vf （mm/min）	477	6,370
結果	加工能率13倍向上

M8タップ下穴の表裏面取り加工

ワーク：FC250
下穴径：φ6.6
面取り径：φ8.4

-	他社品 （ノンコーティング 超硬チップ使用）	Cカッターミニ （ST10-CM08-45B-19）
切削速度Vc （m/min）	30	150
回転数n （min-1）	1,140	5,680
送りf （mm/rev）	0.05	0.1
送り速度Vf （mm/min）	57	568
結果	送り速度10倍アップでもビビリなし。

炭素鋼製部品の表裏面取り加工

深穴にもモジュラーで対応

ワーク：S35C
面取り量：C0.5
1刃の送り：0.1mm/刃
突き出し長さ：275mm

-	他社品	Cカッターミニ （CKB5-C5262-45B-20）
刃数	ビビリにより 加工不可	6
切削速度Vc （m/min）		200
回転数n （min-1）		1,230
送り速度Vf （mm/min）		735
結果	従来不可能であった突き出し長さでも表裏面取り可能。
