大昭和精機

Cカッターミニ

Cカッターミニ
通常単価(税別)
19,041円～28,437円
税込単価
20,945円～31,281円

【特長】・モジュラーならではのロングシャンクで深穴での表・裏面取りを自在に。

詳細情報を確認する
  • 種類
    カッター
  • 取付け先適合規格
    CKボーリングシステム用
  • L (mm)
    20
  • 適合チップ
    CM10…
  • CADデータ有無 (2Ｄ/3Ｄ)
    2D
  • 用途
    深い溝・段差の表裏面取り、深い穴の表・裏面取り
  • 特長
    モジュラーならではのロングシャンクで深穴での表・裏面取りを自在に。

ご注意

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が5型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

面取りカッターの常識を覆す4枚刃による送り速度UP
1枚刃や2枚刃に比べ刃数が増えた分、送り速度を数倍上げることができます。
超コンパクト刃径で回転数UP
刃具の回転数は、切削速度が同じであれば小径になるほど高くなります。
コーティング「ACP200」採用により切削速度UP
超多層膜PVDコーティングチップの採用で切削速度が大幅にUP!!

Cカッターミニ 製品特長・仕様01


加工能率が大幅にアップ

Cカッターミニ 製品特長・仕様02

加工能率8倍向上
ワーク：S55C
面取り量：C1
1刃の送りfz ：0.1mm/t

Cカッターミニ 製品特長・仕様03

裏面取りもスピードUP

両面取りができるタイプでは、首下長さのシリーズを充実。裏側の面取り加工も能率アップができます。

Cカッターミニ 製品の基本仕様・特長4

性能・試験情報

面取り加工時間を大幅に短縮
切削時間の短縮には1分間あたりの送り速度を早くすることが必要です。そのために「切削速度を高くする」「刃数を多くする」「工具径を小さくする」等が重要です。
他社製品との比較において、Cカッターミニは大幅な加工時間の短縮が行えました。
Cカッターミニ 性能・試験情報04
Cカッターミニ 性能・試験情報05

1辺100mmのワーク外周をC1.0にて切削完了までの時間を比較

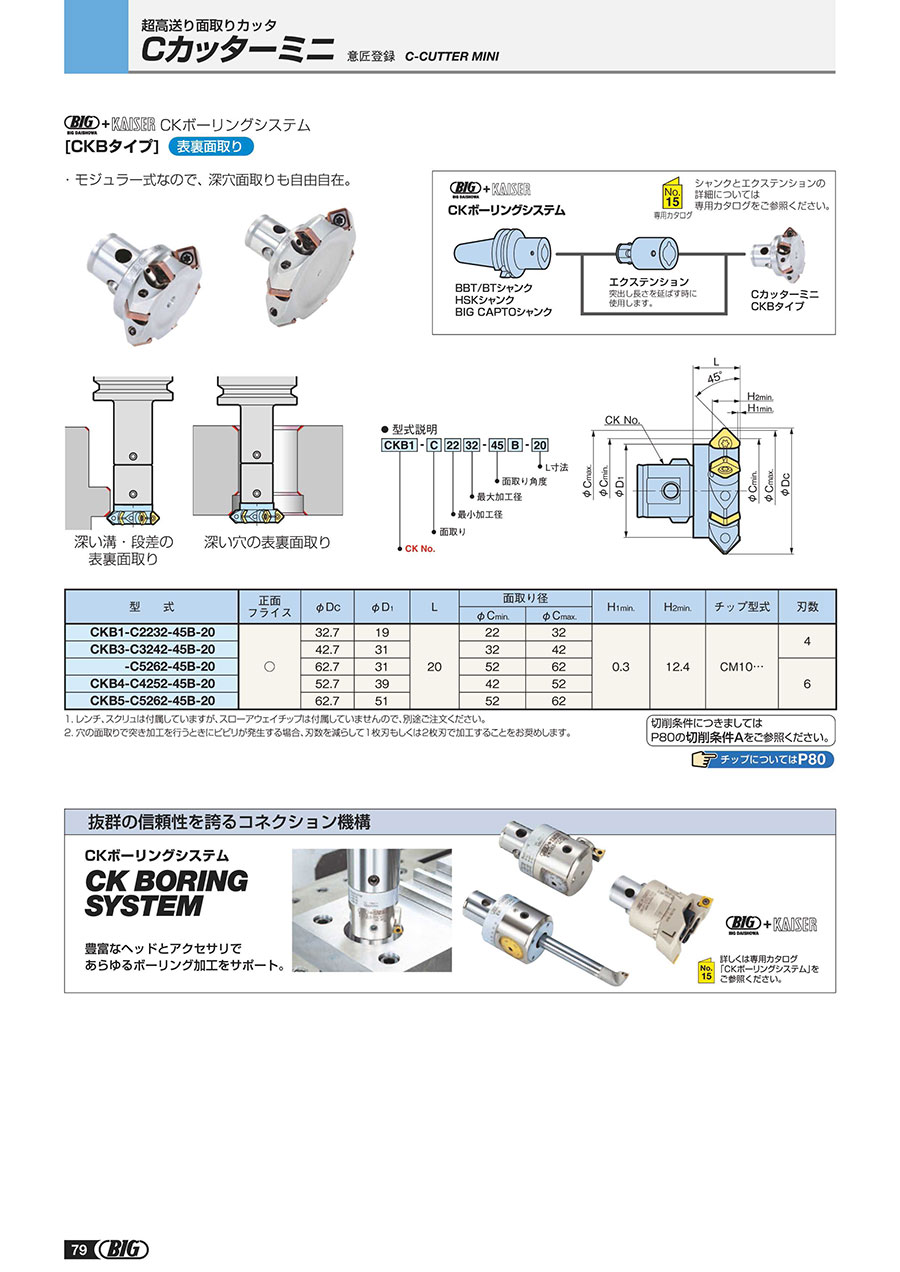

外形図



使用方法・使用事例

使用事例

炭素鋼製部品の表裏面取り加工

Cカッターミニ 使用事例



選定サポート情報

CKボーリングシステムのアクセサリー《CKBタイプ》
Cカッターミニ 性能・試験情報1

CKボーリングシステムのモジュラー式を利用した突出しの長いツールレイアウトが自由自在。

面取り角度調整5°～85°《ユニバーサルタイプ》
Cカッターミニ 性能・試験情報2

アングルアジャスタを手動で回し、本体の目盛り線と合マークを合わせることで、面取り角度を5°～85°の範囲で調整することができます。

型番リスト

表示件数
  • 1
    • 型番
    CKB1-C2232-45B-20
    CKB3-C3242-45B-20
    CKB3-C5262-45B-20
    CKB4-C4252-45B-20
    CKB5-C5262-45B-20

    適合シャンクCK NO.

    φD

    (mm)

    加工径

    (mm)

    D1

    (mm)

    		最小発注数量
    CKB1
    32.7
    最大32
    19
    1個
    CKB3
    42.7
    最大42
    31
    1個
    CKB3
    62.7
    最大62
    31
    1個
    CKB4
    52.7
    最大52
    39
    1個
    CKB5
    62.7
    最大62
    51
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,041円
    ( 20,945円 )
    5日目
    21,040円
    ( 23,144円 )
    5日目
    28,437円
    ( 31,281円 )
    5日目
    26,439円
    ( 29,083円 )
    5日目
    28,437円
    ( 31,281円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・モジュラーならではのロングシャンクで深穴での表・裏面取りを自在に。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
