大昭和精機

CKプリセッタ

CKプリセッタ
通常単価(税別)
205,141円～239,292円
税込単価
225,655円～263,221円

【特長】・モジュラーシステムのメリットを最大限に活用・ヘッドだけでのプリセット...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
    数量：

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    CKP150ZA（CK1～6用）
    CKP550（CK7用）

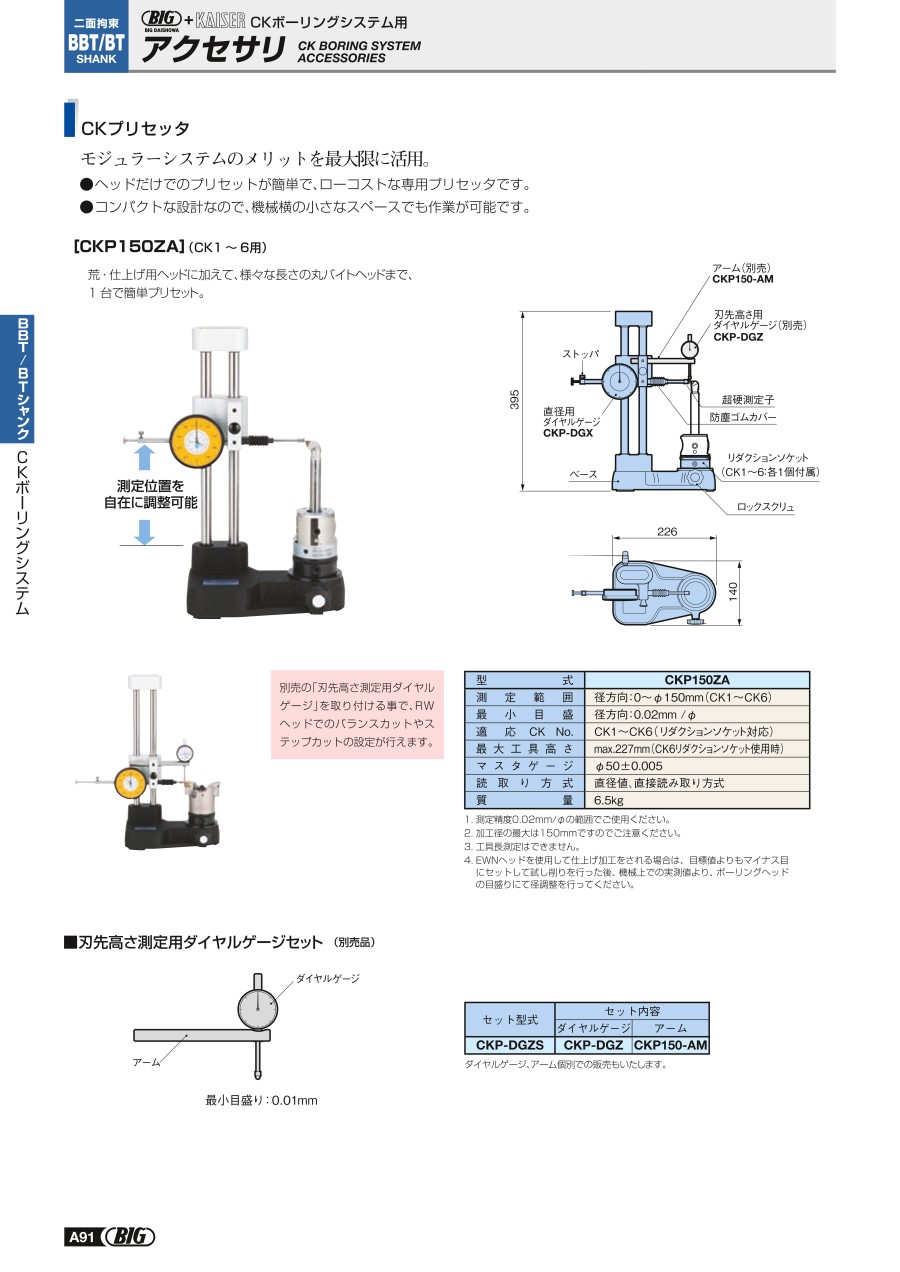

    CKプリセッタ 外観1

    別売の「刃先高さ測定用ダイヤルゲージ」を取り付ける事で、RWヘッドでの
    バランスカットやステップカットの設定が行えます。

    CKプリセッタ 外観2
    型番CKP150ZA
    測定範囲径方向：0～φ150mm（CK1～CK6）
    最小目盛径方向：0.02mm/φ
    適応 CK No.CK1～CK6（リダクションソケット対応）
    最大工具高さmax.227mm（CK6リダクションソケット使用時）
    マスタゲージφ50±0.005
    読取り方式直径値、直接読み取り方式
    質量6.5kg
    型番CKP550
    測定範囲φ100～550（CK7）
    適応 CK No.CK7専用
    最小目盛径方向：0.02mm/φ
    軸方向：0.01mm
    マスタゲージφ120±0.005
    読取り方式直径値、加算読み取り式
    質量9.0kg
    1.測定精度0.02mm/φの範囲でご使用ください。
    2.加工径の最大は150mmですのでご注意ください。
    3.工具長測定はできません。
    4.EWNヘッドを使用して仕上げ加工をされる場合は、目標値よりもマイナス目にセットして
    試し削りを行った後、機械上での実測値より、ボーリングヘッドの目盛りにて径調整を
    行ってください。
    1.EWN100-203CKB7、SW98-153CKB7、EWB100-153CK7AL、EWB150-203CK7ALは
    測定子位置の関係上、ご使用いただけません。

    外形図

    CKP150ZA

    CKP150ZA

    CKプリセッタ 外形図3

    CKP550

    型番リスト

    表示件数
  • 1
    • 型番
    CKP150ZA
    CKP550

    重量

    (kg)

    シャンク径・シャンクNO.

    測定範囲

    仕様

    用途

    適合シャンクCK No.

    ダイヤルゲージ精度最小目盛

    (mm)

    最大工具高さ

    		最小発注数量
    6500
    CK1～CK6
    径方向:0～φ150mm(CK1～CK6)
    マスタゲージ:φ50±0.005/読取り方式:直径値、直接読み取り方式
    CK1～6用
    CK1～CK6(リダクションソケット対応)
    径方向:0.02/φ
    max.227mm(CK6リダクションソケット使用時)
    1個
    9000
    CK7
    φ100～550mm(CK7)
    マスタゲージ:φ120±0.005/読取り方式:直径値、加算読み取り式
    CK7用
    CK7専用
    径方向:0.02/φ、軸方向:0.01
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    239,292円
    ( 263,221円 )
    5日目
    205,141円
    ( 225,655円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・モジュラーシステムのメリットを最大限に活用
    ・ヘッドだけでのプリセットが簡単で、ローコストな専用プリセッタです
    ・コンパクトな設計なので、機械横の小さなスペースでも作業が可能です
    ・荒・仕上げ用ヘッドに加えて、様々な長さの丸バイトヘッドまで、1台で簡単プリセット

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
