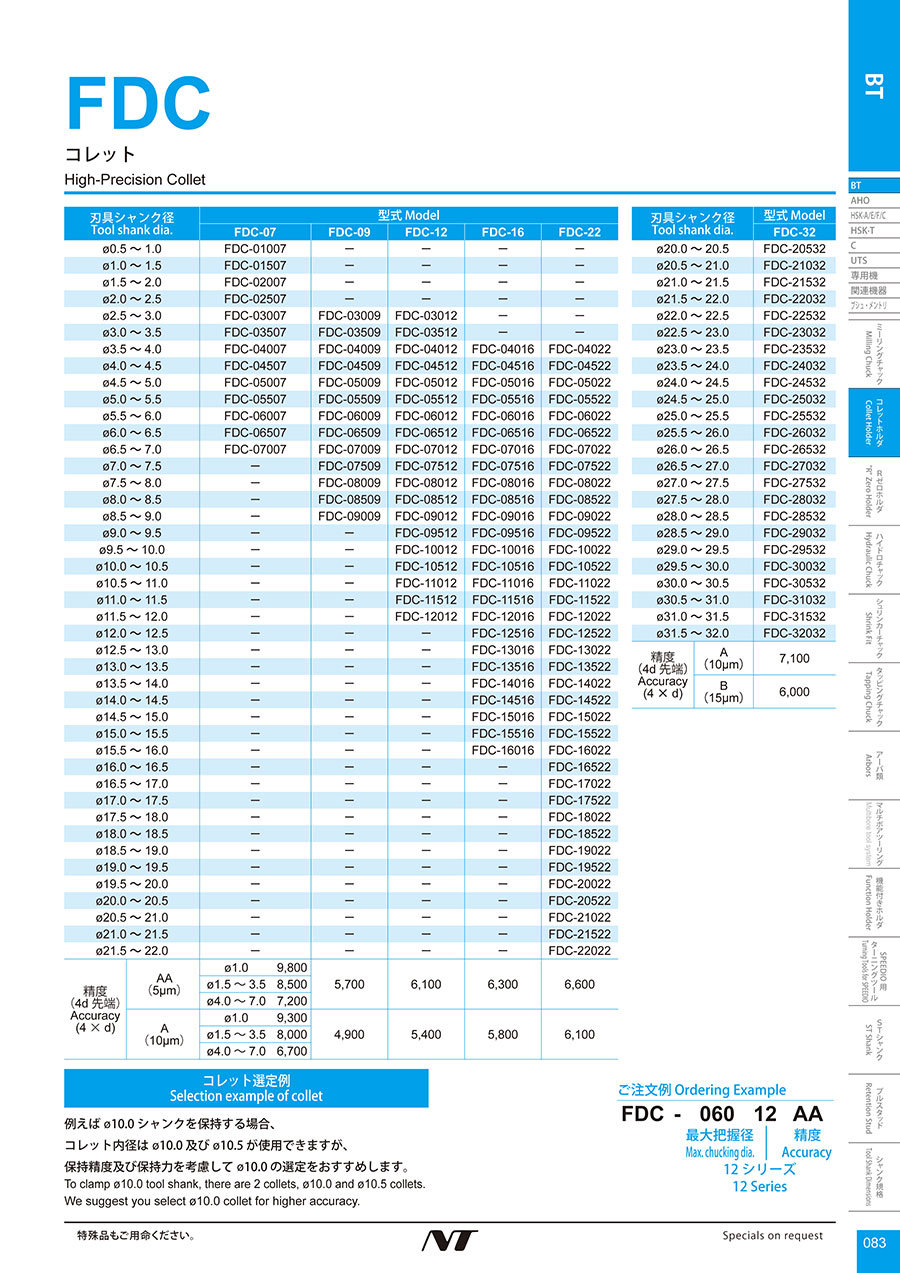

刃具シャンク径		型式
刃具シャンク径		FDC-07	FDC-09	FDC-12	FDC-16	FDC-22
φ0.5 ～1.0		FDC-01007	-	-	-	-
φ1.0 ～1.5		FDC-01507	-	-	-	-
φ1.5 ～2.0		FDC-02007	-	-	-	-
φ2.0 ～2.5		FDC-02507	-	-	-	-
φ2.5 ～3.0		FDC-03007	FDC-03009	FDC-03012	-	-
φ3.0 ～3.5		FDC-03507	FDC-03509	FDC-03512	-	-
φ3.5 ～4.0		FDC-04007	FDC-04009	FDC-04012	FDC-04016	FDC-04022
φ4.0 ～4.5		FDC-04507	FDC-04509	FDC-04512	FDC-04516	FDC-04522
φ4.5 ～5.0		FDC-05007	FDC-05009	FDC-05012	FDC-05016	FDC-05022
φ5.0 ～5.5		FDC-05507	FDC-05509	FDC-05512	FDC-05516	FDC-05522
φ5.5 ～6.0		FDC-06007	FDC-06009	FDC-06012	FDC-06016	FDC-06022
φ6.0 ～6.5		FDC-06507	FDC-06509	FDC-06512	FDC-06516	FDC-06522
φ6.5 ～7.0		FDC-07007	FDC-07009	FDC-07012	FDC-07016	FDC-07022
φ7.0 ～7.5		-	FDC-07509	FDC-07512	FDC-07516	FDC-07522
φ7.5 ～8.0		-	FDC-08009	FDC-08012	FDC-08016	FDC-08022
φ8.0 ～8.5		-	FDC-08509	FDC-08512	FDC-08516	FDC-08522
φ8.5 ～9.0		-	FDC-09009	FDC-09012	FDC-09016	FDC-09022
φ9.0 ～9.5		-	-	FDC-09512	FDC-09516	FDC-09522
φ9.5 ～10.0		-	-	FDC-10012	FDC-10016	FDC-10022
φ10.0 ～10.5		-	-	FDC-10512	FDC-10516	FDC-10522
φ10.5 ～11.0		-	-	FDC-11012	FDC-11016	FDC-11022
φ11.0～11.5		-	-	FDC-11512	FDC-11516	FDC-11522
φ11.5 ～12.0		-	-	FDC-12012	FDC-12016	FDC-12022
φ12.0 ～ 12.5		-	-	-	FDC-12516	FDC-12522
φ12.5 ～ 13.0		-	-	-	FDC-13016	FDC-13022
φ13.0～13.5		-	-	-	FDC-13516	FDC-13522
φ13.5 ～14.0		-	-	-	FDC-14016	FDC-14022
φ14.0 ～14.5		-	-	-	FDC-14516	FDC-14522
φ14.5 ～15.0		-	-	-	FDC-15016	FDC-15022
φ15.0 ～15.5		-	-	-	FDC-15516	FDC-15522
φ15.5 ～16.0		-	-	-	FDC-16016	FDC-16022
φ16.0 ～16.5		-	-	-	-	FDC-16522
φ16.5 ～17.0		-	-	-	-	FDC-17022
φ17.0 ～17.5		-	-	-	-	FDC-17522
φ17.5 ～18.0		-	-	-	-	FDC-18022
φ18.0 ～18.5		-	-	-	-	FDC-18522
φ18.5 ～19.0		-	-	-	-	FDC-19022
φ19.0 ～19.5		-	-	-	-	FDC-19522
φ19.5 ～20.0		-	-	-	-	FDC-20022
φ20.0 ～20.5		-	-	-	-	FDC-20522
φ20.5 ～21.0		-	-	-	-	FDC-21022
φ21.0 ～21.5		-	-	-	-	FDC-21522
φ21.5 ～22.0		-	-	-	-	FDC-22022
精度（4d先端）	AA （5μm）	φ1.0 9,800	5,700	6,100	6,300	6,600
		φ1.5 ～3.5 8,500
		φ4.0～7.0 7,200
	A （10μm）	φ1.0 9,300	4,900	5,400	5,800	6,100
		φ1.5 ～3.5 8,000
		φ4.0～7.0 6,700

刃具シャンク径		型式
刃具シャンク径		FDC-32
φ20.0 ～ 20.5		FDC-20532
φ20.5 ～ 21.0		FDC-21032
φ21.0～21.5		FDC-21532
φ21.5 ～ 22.0		FDC-22032
φ22.0 ～22.5		FDC-22532
φ22.5 ～ 23.0		FDC-23032
φ23.0 ～ 23.5		FDC-23532
φ23.5 ～ 24.0		FDC-24032
φ24.0 ～ 24.5		FDC-24532
φ24.5 ～ 25.0		FDC-25032
φ25.0 ～ 25.5		FDC-25532
φ25.5 ～ 26.0		FDC-26032
φ26.0 ～ 26.5		FDC-26532
φ26.5 ～ 27.0		FDC-27032
φ27.0 ～27.5		FDC-27532
φ27.5 ～ 28.0		FDC-28032
φ28.0 ～ 28.5		FDC-28532
φ28.5 ～ 29.0		FDC-29032
φ29.0 ～ 29.5		FDC-29532
φ29.5 ～ 30.0		FDC-30032
φ30.0 ～ 30.5		FDC-30532
φ30.5 ～ 31.0		FDC-31032
φ31.0 ～ 31.5		FDC-31532
φ31.5 ～ 32.0		FDC-32032
精度（4d先端）	A （10μm）	7,100
精度（4d先端）	B （15μm）	6,000

選定サポート情報

コレット選定例

例えばφ10.0 シャンクを保持する場合、コレット内径はφ10.0 及びφ10.5 が使用できますが、保持精度及び保持力を考慮してφ10.0 の選定をおすすめします。

型番リスト

表示件数

型番

適合本体名

適合本体サイズ

(mm)

最小把握径

(mm)

最大把握径

(mm)

等級

把握径

(mm)

4D先端振れ精度

(mm)

重量

(g)

Type

刃具シャンク径

(mm)

最小発注数量

SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	1.0以上	1.0以下	AA級	0.5～1	0.005	13	7シリーズ	φ1.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	1.0以上	2.0以下	AA級	1～1.5	0.005	13	7シリーズ	φ1.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	2.0以上	2.0以下	AA級	1.5～2	0.005	13	7シリーズ	φ2.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	2.0以上	3.0以下	AA級	2～2.5	0.005	13	7シリーズ	φ2.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	3.0以上	3.0以下	AA級	2.5～3	0.005	13	7シリーズ	φ3.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	3.0以上	3.0以下	AA級	2.5～3	0.005	20	9シリーズ	φ3.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	3.0以上	3.0以下	AA級	2.5～3	0.005	41	12シリーズ	φ3.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	3.0以上	4.0以下	AA級	3～3.5	0.005	13	7シリーズ	φ3.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	3.0以上	4.0以下	AA級	3～3.5	0.005	20	9シリーズ	φ3.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	3.0以上	4.0以下	AA級	3～3.5	0.005	40	12シリーズ	φ3.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	4.0以上	4.0以下	AA級	3.5～4	0.005	13	7シリーズ	φ4.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	4.0以上	4.0以下	AA級	3.5～4	0.005	20	9シリーズ	φ4.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	4.0以上	4.0以下	AA級	3.5～4	0.005	41	12シリーズ	φ4.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	4.0以上	4.0以下	AA級	3.5～4	0.005	70	16シリーズ	φ4.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	4.0以上	4.0以下	AA級	3.5～4	0.005	155	22シリーズ	φ4.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	4.0以上	5.0以下	AA級	4～4.5	0.005	13	7シリーズ	φ4.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	4.0以上	5.0以下	AA級	4～4.5	0.005	20	9シリーズ	φ4.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	4.0以上	5.0以下	AA級	4～4.5	0.005	40	12シリーズ	φ4.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	4.0以上	5.0以下	AA級	4～4.5	0.005	30	16シリーズ	φ4.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	4.0以上	5.0以下	AA級	4～4.5	0.005	155	22シリーズ	φ4.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	5.0以上	5.0以下	AA級	4.5～5	0.005	13	7シリーズ	φ5.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	5.0以上	5.0以下	AA級	4.5～5	0.005	20	9シリーズ	φ5.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	5.0以上	5.0以下	AA級	4.5～5	0.005	40	12シリーズ	φ5.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	5.0以上	5.0以下	AA級	4.5～5	0.005	50	16シリーズ	φ5.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	5.0以上	5.0以下	AA級	4.5～5	0.005	160	22シリーズ	φ5.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	5.0以上	6.0以下	AA級	5～5.5	0.005	13	7シリーズ	φ5.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	5.0以上	6.0以下	AA級	5～5.5	0.005	20	9シリーズ	φ5.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	5.0以上	6.0以下	AA級	5～5.5	0.005	40	12シリーズ	φ5.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	5.0以上	6.0以下	AA級	5～5.5	0.005	70	16シリーズ	φ5.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	5.0以上	6.0以下	AA級	5～5.5	0.005	155	22シリーズ	φ5.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	6.0以上	6.0以下	AA級	5.5～6	0.005	10	7シリーズ	φ6.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	6.0以上	6.0以下	AA級	5.5～6	0.005	20	9シリーズ	φ6.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	6.0以上	6.0以下	AA級	5.5～6	0.005	35	12シリーズ	φ6.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	6.0以上	6.0以下	AA級	5.5～6	0.005	90	16シリーズ	φ6.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	6.0以上	6.0以下	AA級	5.5～6	0.005	160	22シリーズ	φ6.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	6.0以上	7.0以下	AA級	6～6.5	0.005	13	7シリーズ	φ6.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	6.0以上	7.0以下	AA級	6～6.5	0.005	20	9シリーズ	φ6.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	6.0以上	7.0以下	AA級	6～6.5	0.005	40	12シリーズ	φ6.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	6.0以上	7.0以下	AA級	6～6.5	0.005	70	16シリーズ	φ6.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	6.0以上	7.0以下	AA級	6～6.5	0.005	160	22シリーズ	φ6.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A/ERC/ERC-T	07	7.0以上	7.0以下	AA級	6.5～7	0.005	13	7シリーズ	φ7.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	7.0以上	7.0以下	AA級	6.5～7	0.005	20	9シリーズ	φ7.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	7.0以上	7.0以下	AA級	6.5～7	0.005	40	12シリーズ	φ7.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	7.0以上	7.0以下	AA級	6.5～7	0.005	70	16シリーズ	φ7.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	7.0以上	7.0以下	AA級	6.5～7	0.005	160	22シリーズ	φ7.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	7.0以上	8.0以下	AA級	7～7.5	0.005	20	9シリーズ	φ7.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	7.0以上	8.0以下	AA級	7～7.5	0.005	40	12シリーズ	φ7.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	7.0以上	8.0以下	AA級	7～7.5	0.005	70	16シリーズ	φ7.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	7.0以上	8.0以下	AA級	7～7.5	0.005	160	22シリーズ	φ7.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	8.0以上	8.0以下	AA級	7.5～8	0.005	20	9シリーズ	φ8.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	8.0以上	8.0以下	AA級	7.5～8	0.005	32	12シリーズ	φ8.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	8.0以上	8.0以下	AA級	7.5～8	0.005	60	16シリーズ	φ8.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	8.0以上	8.0以下	AA級	7.5～8	0.005	165	22シリーズ	φ8.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	8.0以上	9.0以下	AA級	8～8.5	0.005	20	9シリーズ	φ8.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	8.0以上	9.0以下	AA級	8～8.5	0.005	35	12シリーズ	φ8.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	8.0以上	9.0以下	AA級	8～8.5	0.005	60	16シリーズ	φ8.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	22	8.0以上	9.0以下	AA級	8～8.5	0.005	160	22シリーズ	φ8.5	1個
SDM/HDC・A/HDC・A-CF/GDC・A	09	9.0以上	9.0以下	AA級	8.5～9	0.005	20	9シリーズ	φ9.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	12	9.0以上	9.0以下	AA級	8.5～9	0.005	35	12シリーズ	φ9.0	1個
SDM/HDC・A/HDC・A-CF/GDC・A	16	9.0以上	9.0以下	AA級	8.5～9	0.005	50	16シリーズ	φ9.0	1個

通常単価(税別) (税込単価)	通常出荷日

10,089円 ( 11,098円 )	3日目
8,749円 ( 9,624円 )	3日目
8,749円 ( 9,624円 )	在庫品1日目当日出荷可能
8,749円 ( 9,624円 )	3日目
8,749円 ( 9,624円 )	3日目
5,798円 ( 6,378円 )	3日目
6,200円 ( 6,820円 )	3日目
8,749円 ( 9,624円 )	3日目
6,902円 ( 7,592円 )	3日目
7,382円 ( 8,120円 )	3日目
8,079円 ( 8,887円 )	在庫品1日目当日出荷可能
6,902円 ( 7,592円 )	3日目
7,382円 ( 8,120円 )	在庫品1日目当日出荷可能
6,411円 ( 7,052円 )	5日目
7,992円 ( 8,791円 )	3日目
6,787円 ( 7,466円 )	5日目
6,902円 ( 7,592円 )	3日目
6,200円 ( 6,820円 )	在庫品1日目当日出荷可能
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
6,787円 ( 7,466円 )	3日目
5,798円 ( 6,378円 )	在庫品1日目当日出荷可能
6,200円 ( 6,820円 )	3日目
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
6,787円 ( 7,466円 )	3日目
6,902円 ( 7,592円 )	3日目
7,382円 ( 8,120円 )	3日目
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
8,079円 ( 8,887円 )	在庫品1日目当日出荷可能
6,902円 ( 7,592円 )	3日目
7,382円 ( 8,120円 )	3日目
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
8,079円 ( 8,887円 )	3日目
6,902円 ( 7,592円 )	3日目
6,200円 ( 6,820円 )	在庫品1日目当日出荷可能
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
6,787円 ( 7,466円 )	3日目
5,798円 ( 6,378円 )	在庫品1日目当日出荷可能
6,200円 ( 6,820円 )	在庫品1日目当日出荷可能
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
6,902円 ( 7,592円 )	3日目
6,200円 ( 6,820円 )	在庫品1日目当日出荷可能
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
6,902円 ( 7,592円 )	3日目
7,382円 ( 8,120円 )	3日目
6,411円 ( 7,052円 )	5日目
7,992円 ( 8,791円 )	3日目
5,798円 ( 6,378円 )	3日目
6,200円 ( 6,820円 )	5日目
7,633円 ( 8,396円 )	3日目
7,992円 ( 8,791円 )	3日目
6,902円 ( 7,592円 )	3日目
7,382円 ( 8,120円 )	3日目
7,633円 ( 8,396円 )	3日目

基本情報

基本情報

ダブルテーパーの高精度コレットです。高精度コレットホルダHDC・A、スタブホルダKH・Eなどにご使用頂けます。

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
