三菱マテリアル

ワイパーインサート WNEU○○○

ワイパーインサート WNEU○○○
通常単価(税別)
1,587円～1,911円
税込単価
1,746円～2,102円
通常出荷日：2日目

コーナー半径と直線刃の接線部分にワイパー（仕上げ）を設けたインサートです。

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

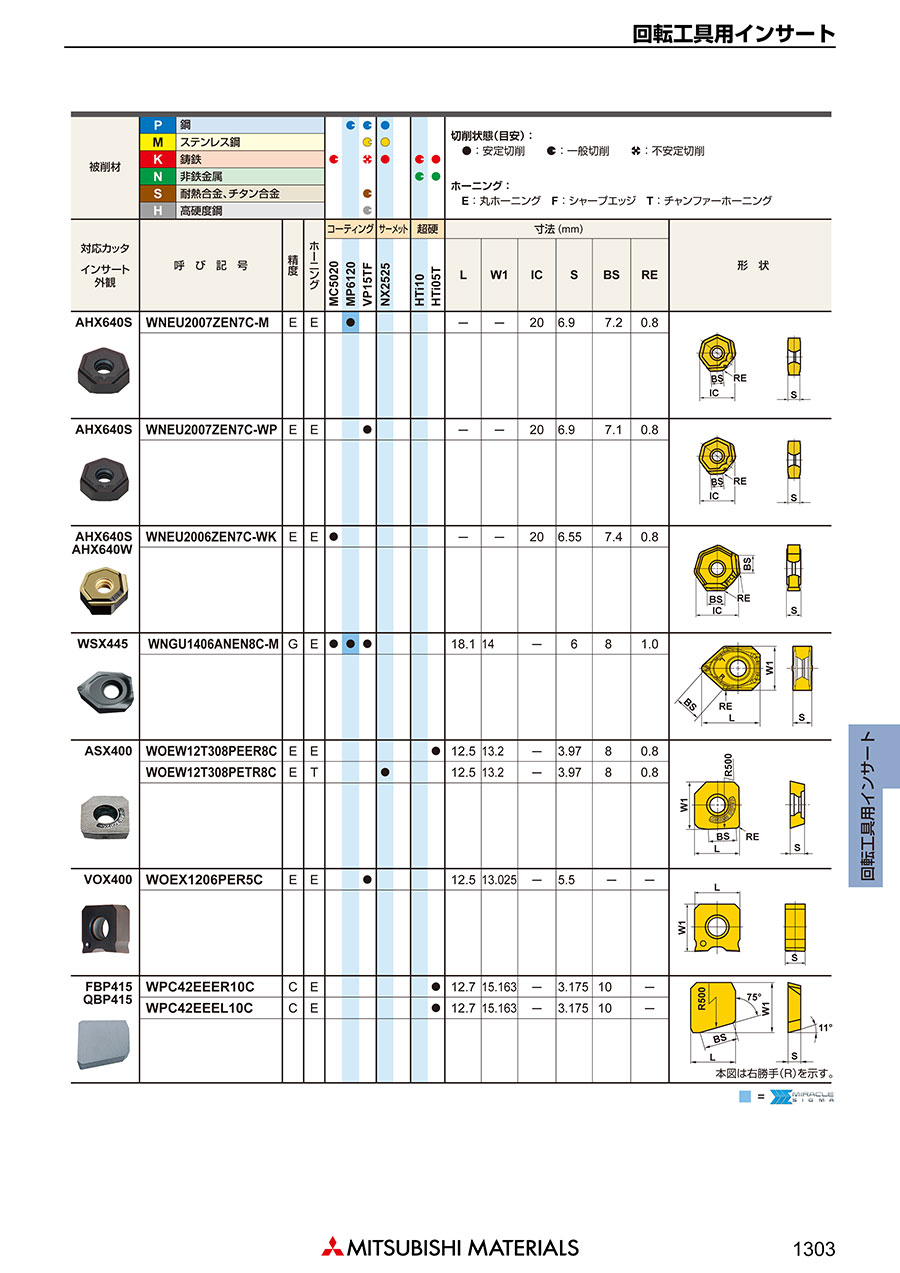

外形図

●WNEU1305ZEN4C-Mタイプ

●WNEU2006ZEN7C-WKタイプ

●WNEU2007ZEN7C-M/WPタイプ

型番リスト

表示件数
  • 1
    • 型番
    WNEU1305ZEN4C-M-MC5020
    WNEU1305ZEN4C-M-MP6120
    WNEU1305ZEN4C-M-VP15TF
    WNEU2006ZEN7C-WK-MC5020
    WNEU2007ZEN7C-M-MP6120
    WNEU2007ZEN7C-WP-VP15TF

    被削材

    Re

    (mm)

    呼び記号

    材種記号

    IC

    (mm)

    S

    (mm)

    BS

    (mm)

    対応カッタ

    CADデータ有無

    (2D/3D)

    ブレーカ記号

    		最小発注数量
    鋳鉄
    2.7
    WNEU1305ZEN4C-M
    MC5020
    13.4
    5.1
    4
    AHX440S
    -
    M
    10個
    鋼
    2.7
    WNEU1305ZEN4C-M
    MP6120
    13.4
    5.1
    4
    AHX440S
    -
    M
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材
    2.7
    WNEU1305ZEN4C-M
    VP15TF
    13.4
    5.1
    4
    AHX440S
    -
    M
    10個
    鋳鉄
    0.8
    WNEU2006ZEN7C-WK
    MC5020
    20
    6.55
    7.4
    AHX640S、AHX640W
    3D
    WK
    10個
    鋼
    0.8
    WNEU2007ZEN7C-M
    MP6120
    20
    6.9
    7.2
    AHX440S
    -
    M
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材
    0.8
    WNEU2007ZEN7C-WP
    VP15TF
    20
    6.9
    7.1
    AHX440S
    -
    WP
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,587円
    ( 1,746円 )
    2日目
    1,587円
    ( 1,746円 )
    2日目
    1,587円
    ( 1,746円 )
    2日目
    1,911円
    ( 2,102円 )
    2日目
    1,854円
    ( 2,039円 )
    2日目
    1,911円
    ( 2,102円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    コーナー半径と直線刃の接線部分にワイパー（仕上げ）を設けたインサートです。

    ご注意

    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
