ドリル用インサート TAWNH

製品特長・仕様

製品の基本仕様・特長

ドリル用インサート TAWNH イメージ

汎用材種 VP15TF
一般鋼はもちろん軟鋼、炭素鋼、合金鋼、ステンレス鋼、 鋳鉄系まで幅広い被削材に適用可能です。

鋳鉄専用材種 DP5010
鋳鉄加工に特化したハイグレード母材と独自結晶制御技術をもちいた新PVDコーティング材種です。

高耐久性ボディ
ボディは、高温強度に優れた特殊合金鋼を採用し、また特殊表面処理により耐腐食性、耐擦過性が向上しています。



性能・試験情報

■切削性能

●鋼ドリル加工

・拡大代

〈切削条件〉
被削材 : S50C（150-180HB）
ドリル径 : φ20（L/D＝5）
切削速度 : 80m/min
切削油剤 : 塩素フリーエマルジョン10％
油 圧 : 0.5MPa （内部給油）

・面粗度

〈切削条件〉
被削材 : S50C（150-180HB）
ドリル径 : φ20（L/D＝5）
切削速度 : 80m/min
切削油剤 : 塩素フリーエマルジョン10％
油 圧 : 0.5MPa （内部給油）

・インサート寿命

〈切削条件〉
被削材 : S50C（150-180HB）
ドリル径 : φ20（L/D＝5）
切削速度 : 100m/min
送 り : 0.25mm/rev
切削油剤 : 塩素フリーエマルジョン10％
油 圧 : 0.5MPa（内部給油）

・切削動力

〈切削条件〉
被削材 : S50C（150-180HB）
切削速度 : 80m/min
切削油剤 : 塩素フリーエマルジョン10％
油 圧 : 0.5MPa （内部給油）

●鋳鉄／ダクタイル鋳鉄ドリル加工

・インサート寿命

〈切削条件〉
被削材 : FC250
ドリル径 : φ18（L/D＝3）
切削速度 : 140m/min
送 り : 0.4mm/rev
切削油剤 : 塩素フリーエマルジョン10％
油 圧 : 0.5MPa（内部給油）

〈切削条件〉
被削材 : FCD450
ドリル径 : φ18（L/D＝3）
切削速度 : 100m/min
送 り : 0.3mm/rev
切削油剤 : 塩素フリーエマルジョン10％
油 圧 : 0.5MPa（内部給油）

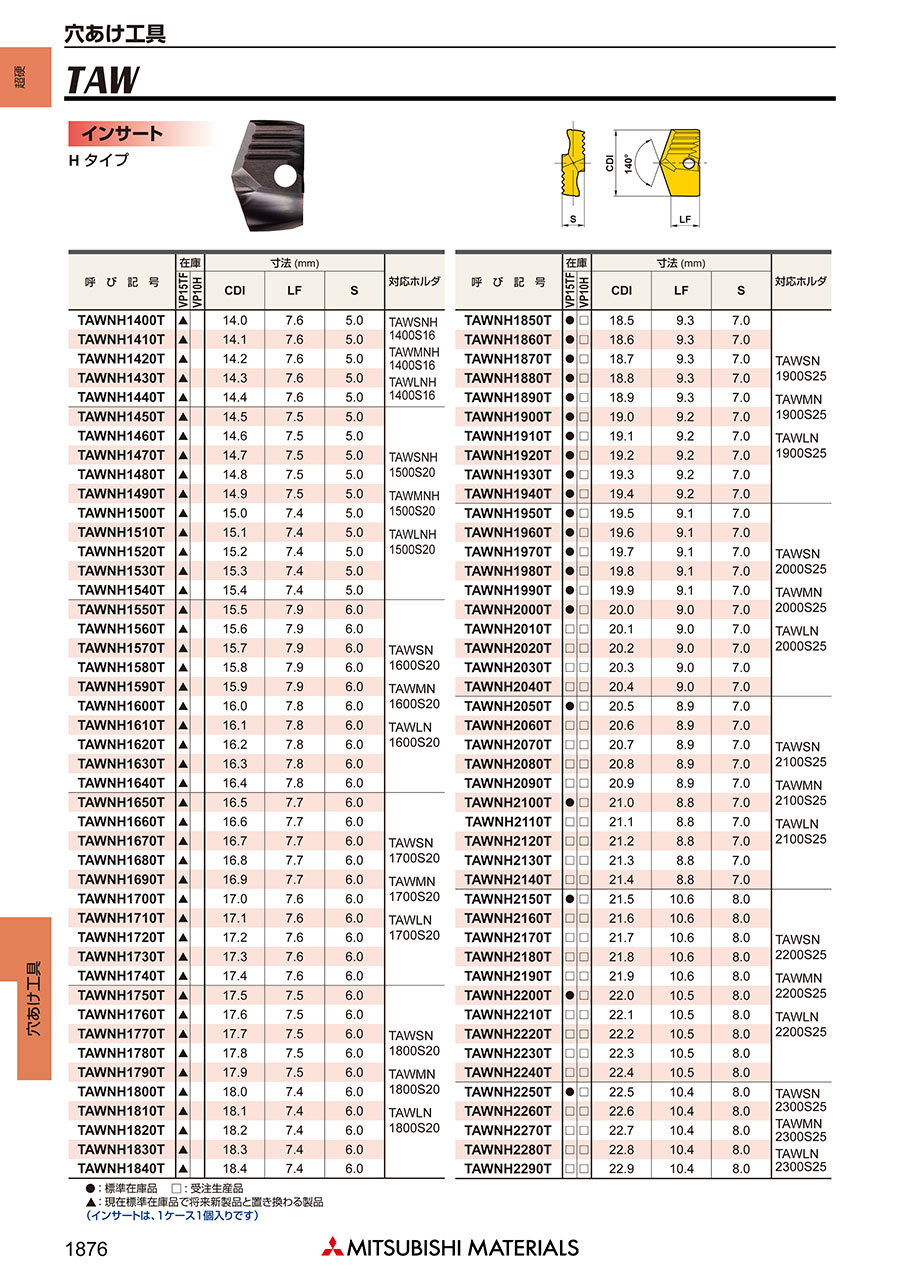

外形図

使用方法・使用事例

使用方法

ご使用上の注意

■インサートのセット方法

• インサートセット前にホルダのクランプねじが緩んでいることを確認してください。
• インサートをホルダのセレーションに合わせ溝へ挿入してください。
• インサートの先端部を軽く指で押さえながら付属レンチあるいは市販のトルクスレンチにてクランプねじを締め込んでください。（図1）
• インサート底面とホルダ溝底にすきまがないことを確認してください。（図2）

インサートを交換する際の注意

• 使用後のホルダのインサート溝は、新しいインサートを挿入前にエアブローなどできれいにしてください。
  ホルダセレーション部及びホルダスリット部の汚れがひどい場合は、付属のプレート（WPT4405）で汚れを除去してください。

使用事例

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

• 8D用をご使用の場合は、切削速度を20%程度下げてご使用ください。
• 8D用をご使用の場合は、あらかじめ同サイズのガイド穴加工を設けることを推奨します。
• 軟鋼・ステンレス鋼の加工の場合は、Hホーニングを推奨します。
