XNMU○○○R-LS(VFX5) イメージ

XNMU○○○R-MS(VFX5) イメージ

XNMU○○○R-MS(VFX6) イメージ
(単位:mm)

XNMU○○○R-LS(VFX5)の寸法図

XNMU○○○R-MS(VFX5)の寸法図

XNMU○○○R-MS(VFX6)の寸法図

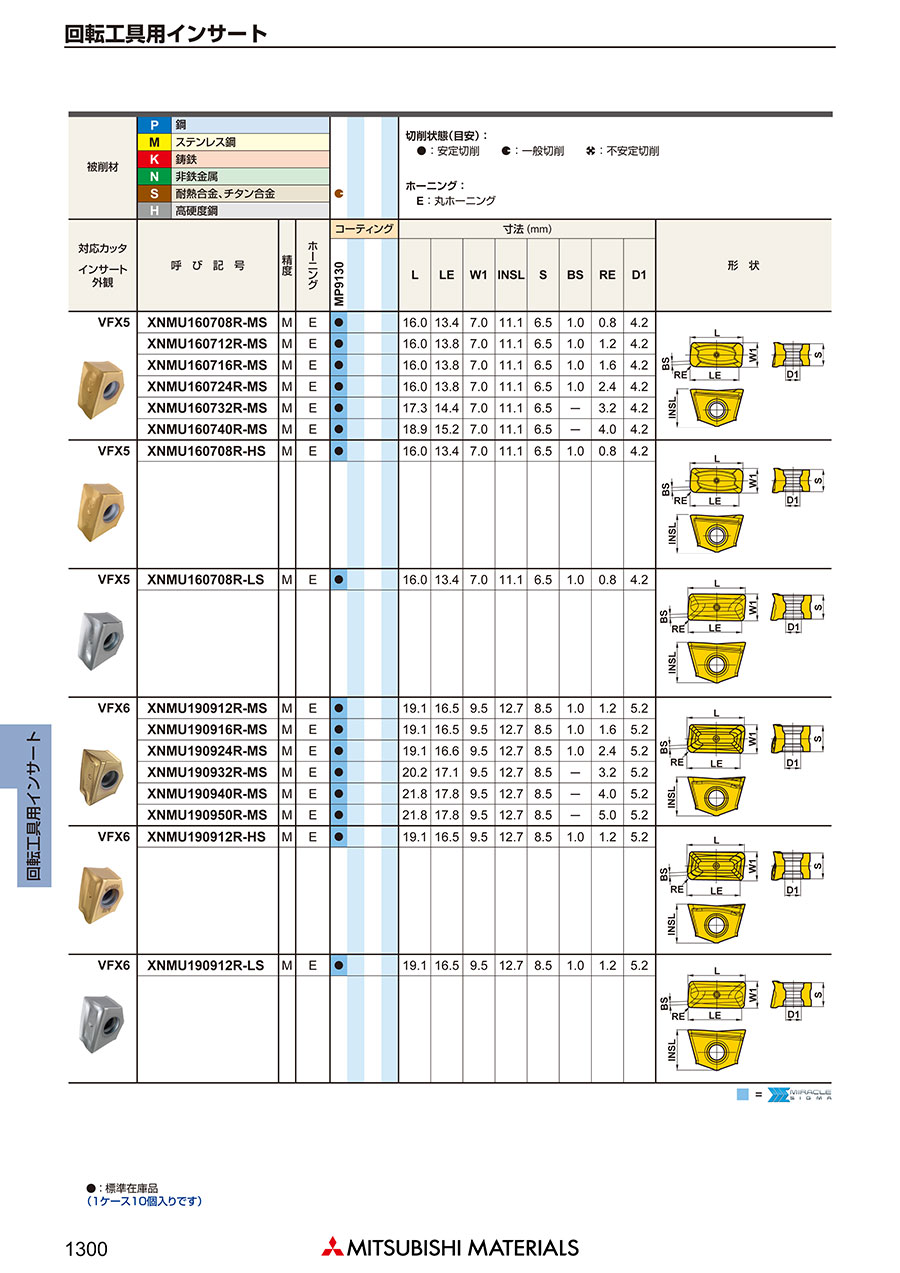

| 対応カッタ | 呼び記号 | 精度 | ホーニング | コーティング | 寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MP9030 | MP9130 | L | W1 | lNSL | S | BS | RE | ||||
| VFX5 | XNMU160708R-MS | M | E | ● | ● | 16.0 | 7.0 | 11.1 | 6.5 | 1.0 | 0.8 |
| XNMU160712R-MS | M | E | ● | ● | 16.0 | 7.0 | 11.1 | 6.5 | 1.0 | 1.2 | |
| XNMU160716R-MS | M | E | ● | ● | 16.0 | 7.0 | 11.1 | 6.5 | 1.0 | 1.6 | |
| XNMU160724R-MS | M | E | ● | ● | 16.0 | 7.0 | 11.1 | 6.5 | 1.0 | 2.4 | |
| XNMU160732R-MS | M | E | ● | ● | 17.3 | 7.0 | 11.1 | 6.5 | - | 3.2 | |
| XNMU160740R-MS | M | E | ● | ● | 18.9 | 7.0 | 11.1 | 6.5 | - | 4.0 | |
| XNMU160708R-LS | M | E | - | ● | 16.0 | 7.0 | 11.1 | 6.5 | 1.0 | 0.8 | |
| XNMU160708R-HS | M | E | - | ● | 16.0 | 7.0 | 11.1 | 6.5 | 1.0 | 0.8 | |
| VFX6 | XNMU190912R-MS | M | E | ● | ● | 19.1 | 9.5 | 12.7 | 8.5 | 1.0 | 1.2 |
| XNMU190916R-MS | M | E | ● | ● | 19.1 | 9.5 | 12.7 | 8.5 | 1.0 | 1.6 | |
| XNMU190924R-MS | M | E | ● | ● | 19.1 | 9.5 | 12.7 | 8.5 | 1.0 | 2.4 | |
| XNMU190932R-MS | M | E | ● | ● | 20.2 | 9.5 | 12.7 | 8.5 | - | 3.2 | |
| XNMU190940R-MS | M | E | ● | ● | 21.8 | 9.5 | 12.7 | 8.5 | - | 4.0 | |
| XNMU190950R-MS | M | E | ● | ● | 21.8 | 9.5 | 12.7 | 8.5 | - | 5.0 | |
| XNMU190912R-HS | M | E | - | ● | 19.1 | 9.5 | 12.7 | 8.5 | 1.0 | 1.2 | |
チタン合金加工用カッタ用インサート。
【特長】
・曲線切れ刃形状により、低切削抵抗かつ高い加工壁面精度を実現
・切りくずがクーラントと共に排出される
【用途】
・シェルタイプカッタVFX5のインサート
