標準ボールエンドミル 4枚刃
- 通常単価(税別)
- 6,953円～49,293円
- 税込単価
- 7,648円～54,222円
通常出荷日：1日目
4枚刃のボールエンドミル、ABES-4シリーズ。 【特長】 ・荒加工から仕上げ加工まで適応できる万能タ...
詳細を確認- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

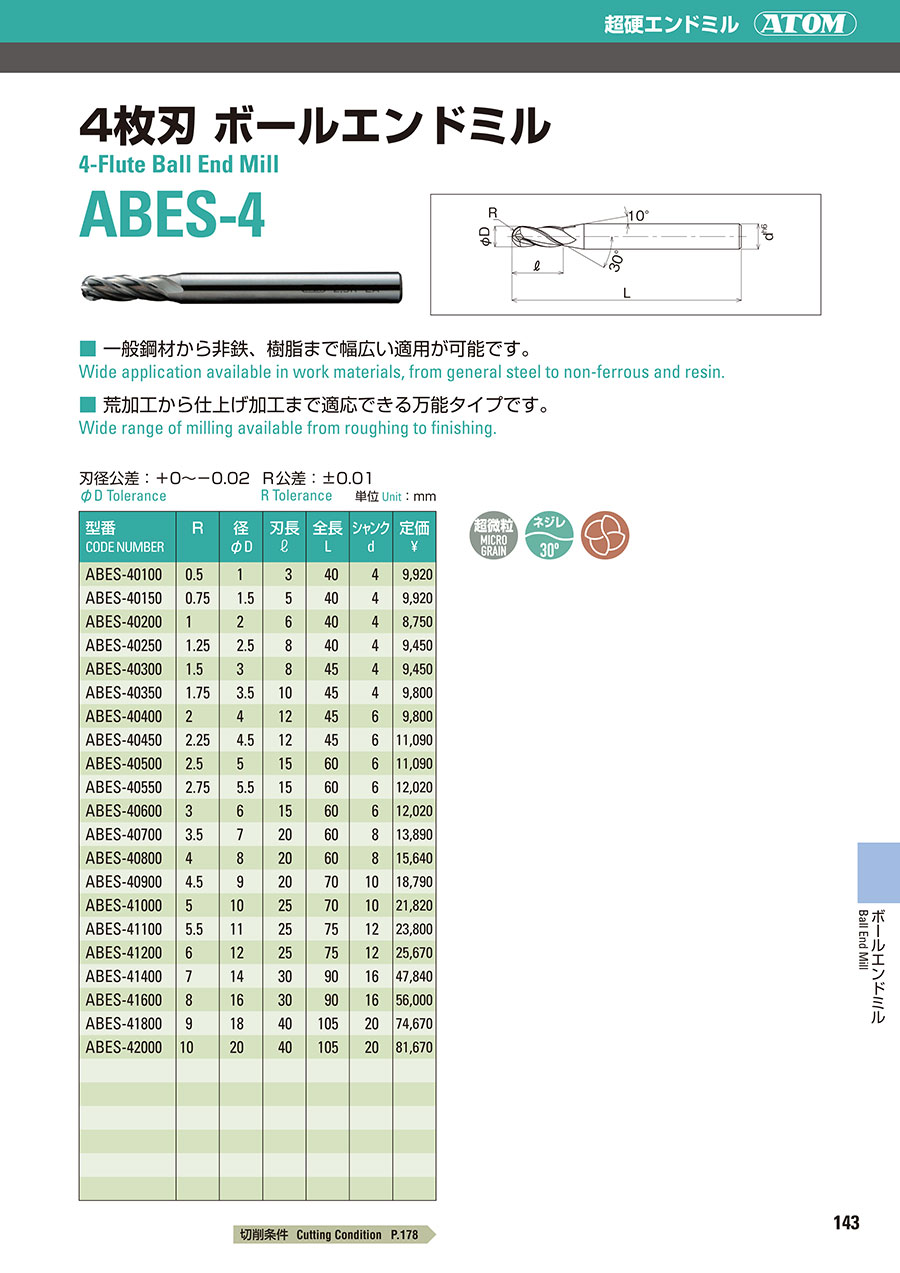

4枚刃 ボールエンドミル ABES-4の特長
寸法図
単位:mm
| 型番 CODE NUMBER | R | 径 φD | 刃長 l | 全長 L | シャンク d |
|---|---|---|---|---|---|
| ABES-40100 | 0.5 | 1 | 3 | 40 | 4 |
| ABES-40150 | 0.75 | 1.5 | 5 | 40 | 4 |
| ABES-40200 | 1 | 2 | 6 | 40 | 4 |
| ABES-40250 | 1.25 | 2.5 | 8 | 40 | 4 |
| ABES-40300 | 1.5 | 3 | 8 | 45 | 4 |
| ABES-40350 | 1.75 | 3.5 | 10 | 45 | 4 |
| ABES-40400 | 2 | 4 | 12 | 45 | 6 |
| ABES-40450 | 2.25 | 4.5 | 12 | 45 | 6 |
| ABES-40500 | 2.5 | 5 | 15 | 60 | 6 |
| ABES-40550 | 2.75 | 5.5 | 15 | 60 | 6 |
| ABES-40600 | 3 | 6 | 15 | 60 | 6 |
| ABES-40700 | 3.5 | 7 | 20 | 60 | 8 |
| ABES-40800 | 4 | 8 | 20 | 60 | 8 |
| ABES-40900 | 4.5 | 9 | 20 | 70 | 10 |
| ABES-41000 | 5 | 10 | 25 | 70 | 10 |
| ABES-41100 | 5.5 | 11 | 25 | 75 | 12 |
| ABES-41200 | 6 | 12 | 25 | 75 | 12 |
| ABES-41400 | 7 | 14 | 30 | 90 | 16 |
| ABES-41600 | 8 | 16 | 30 | 90 | 16 |
| ABES-41800 | 9 | 18 | 40 | 105 | 20 |
| ABES-42000 | 10 | 20 | 40 | 105 | 20 |
切削条件
| 被削材 Work Materials | 炭素鋼 SS材 50C Carbon Steel | 合金鋼 SCM SKD Alloy Steel | 調質鋼 NAK Hardened Steel | アルミ合金 Aluminium Alloy | 銅合金 Cupper Alloy | 樹脂 Resin | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R Radius | 刃径 Diameter | 回転数 Speed (RPM) | 送り Feed (mm/min) | 回転数 Speed (RPM) | 送り Feed (mm/min) | 回転数 Speed (RPM) | 送り Feed (mm/min) | 回転数 Speed (RPM) | 送り Feed (mm/min) | 回転数 Speed (RPM) | 送り Feed (mm/min) | 回転数 Speed (RPM) | 送り Feed (mm/min) |
| R0.5 | 1 | 19,000 | 400 | 16,500 | 330 | 14,300 | 260 | 18,000 | 600 | 15,000 | 500 | 17,000 | 500 |
| R1 | 2 | 9,500 | 400 | 8,300 | 330 | 7,100 | 260 | 12,700 | 600 | 11,000 | 500 | 12,000 | 500 |
| R1.5 | 3 | 6,400 | 400 | 5,300 | 330 | 4,200 | 260 | 8,500 | 600 | 7,400 | 500 | 8,000 | 500 |
| R2 | 4 | 4,800 | 400 | 4,200 | 330 | 3,600 | 260 | 6,400 | 600 | 5,600 | 500 | 5,800 | 500 |
| R2.5 | 5 | 3,800 | 400 | 3,200 | 330 | 2,500 | 260 | 5,100 | 600 | 4,600 | 500 | 4,800 | 500 |
| R3 | 6 | 3,100 | 400 | 2,700 | 330 | 2,300 | 260 | 4,200 | 600 | 3,700 | 500 | 4,000 | 500 |
| R4 | 8 | 2,400 | 400 | 2,100 | 330 | 1,800 | 260 | 3,200 | 600 | 2,800 | 500 | 3,000 | 500 |
| R5 | 10 | 1,900 | 400 | 1,700 | 330 | 1,400 | 260 | 2,500 | 600 | 2,200 | 500 | 2,400 | 500 |
| R6 | 12 | 1,600 | 400 | 1,400 | 330 | 1,200 | 260 | 2,100 | 600 | 1,900 | 500 | 2,000 | 500 |
ABES-4側面加工
注意
- 1.機械、チャックは剛性のある精度の高いものをご使用下さい。
- 2.チャッキング時のエンドミルの振れ精度は0.01mm以下に抑えて下さい。
- 3.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,266円 ( 9,093円 ) | 1日目 |
8,266円 ( 9,093円 ) | 1日目 |
7,304円 ( 8,034円 ) | 1日目 |
6,953円 ( 7,648円 ) | 1日目 |
6,953円 ( 7,648円 ) | 1日目 |
7,206円 ( 7,927円 ) | 1日目 |
7,206円 ( 7,927円 ) | 1日目 |
8,160円 ( 8,976円 ) | 1日目 |
8,160円 ( 8,976円 ) | 1日目 |
7,817円 ( 8,599円 ) | 1日目 |
7,817円 ( 8,599円 ) | 1日目 |
9,040円 ( 9,944円 ) | 1日目 |
10,186円 ( 11,205円 ) | 1日目 |
12,238円 ( 13,462円 ) | 1日目 |
14,212円 ( 15,633円 ) | 1日目 |
15,500円 ( 17,050円 ) | 1日目 |
16,711円 ( 18,382円 ) | 1日目 |
31,145円 ( 34,260円 ) | 1日目 |
36,474円 ( 40,121円 ) | 1日目 |
45,074円 ( 49,581円 ) | 1日目 |
49,293円 ( 54,222円 ) | 1日目 |
詳細情報
基本情報
4枚刃のボールエンドミル、ABES-4シリーズ。
【特長】
・荒加工から仕上げ加工まで適応できる万能タイプ。
【用途】
・一般鋼材から非鉄、樹脂まで幅広い適用が可能。
