サイトウ製作所（ATOM・アトム）

2枚刃ボールエンドミル ABES-2

Name: 2枚刃 ボールエンドミル ABES-2
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004994115
Rating: 4 (1 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 6,166円～48,086円

税込単価: 6,783円～52,895円

一般鋼材から非鉄、樹脂まで幅広い適用が可能なボールエンドミル。【特長】・ノンコ...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±10
ねじれ角詳細
30°
刃径公差
-0.02～0

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が158型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

2枚刃ボールエンドミルの特長

寸法

寸法図

単位:mm

型番 CODE NUMBER	R	径 φD	刃長 l	全長 L	シャンク d
ABES-20100	0.5	1.0	3	40	4
ABES-20110	0.55	1.1	3	40	4
ABES-20120	0.6	1.2	3	40	4
ABES-20130	0.65	1.3	3	40	4
ABES-20140	0.7	1.4	3	40	4
ABES-20150	0.75	1.5	5	40	4
ABES-20160	0.8	1.6	5	40	4
ABES-20170	0.85	1.7	5	40	4
ABES-20180	0.9	1.8	5	40	4
ABES-20190	0.95	1.9	5	40	4
ABES-20200	1	2.0	6	40	4
ABES-20210	1.05	2.1	6	40	4
ABES-20220	1.1	2.2	6	40	4
ABES-20230	1.15	2.3	6	40	4
ABES-20240	1.2	2.4	6	40	4
ABES-20250	1.25	2.5	8	40	4
ABES-20260	1.3	2.6	8	40	4
ABES-20270	1.35	2.7	8	40	4
ABES-20280	1.4	2.8	8	40	4
ABES-20290	1.45	2.9	8	40	4
ABES-20300	1.5	3.0	8	45	4
ABES-20310	1.55	3.1	8	45	4
ABES-20320	1.6	3.2	8	45	4
ABES-20330	1.65	3.3	8	45	4
ABES-20340	1.7	3.4	8	45	4
ABES-20350	1.75	3.5	10	45	4
ABES-20360	1.8	3.6	10	45	4

単位:mm

型番 CODE NUMBER	R	径 φD	刃長 l	全長 L	シャンク d
ABES-20370	1.85	3.7	10	45	4
ABES-20380	1.9	3.8	10	45	4
ABES-20390	1.95	3.9	10	45	4
ABES-20400	2	4.0	12	45	6
ABES-20410	2.05	4.1	12	45	6
ABES-20420	2.1	4.2	12	45	6
ABES-20430	2.15	4.3	12	45	6
ABES-20440	2.2	4.4	12	45	6
ABES-20450	2.25	4.5	12	45	6
ABES-20460	2.3	4.6	12	45	6
ABES-20470	2.35	4.7	12	45	6
ABES-20480	2.4	4.8	12	45	6
ABES-20490	2.45	4.9	12	45	6
ABES-20500	2.5	5.0	15	60	6
ABES-20510	2.55	5.1	15	60	6
ABES-20520	2.6	5.2	15	60	6
ABES-20530	2.65	5.3	15	60	6
ABES-20540	2.7	5.4	15	60	6
ABES-20550	2.75	5.5	15	60	6
ABES-20560	2.8	5.6	15	60	6
ABES-20570	2.85	5.7	15	60	6
ABES-20580	2.9	5.8	15	60	6
ABES-20590	2.95	5.9	15	60	6
ABES-20600	3	6.0	15	60	6
ABES-20610	3.05	6.1	15	60	6
ABES-20620	3.1	6.2	15	60	6
ABES-20630	3.15	6.3	15	60	6

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬エンドミル切削条件

被削材 Work Materials		炭素鋼 SS材 50C Carbon Steel		合金鋼 SCM SKD Alloy Steel		調質鋼 NAK Hardened Steel		アルミ合金 Aluminium Alloy		銅合金 Cupper Alloy		樹脂 Resin
R Radius	刃径 Diameter	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)
R0.1～R0.2	0.2～0.4	22,000	220	20,000	160	17,000	100	30,000	350	26,000	300	27,000	300
R0.3～R0.4	0.6～0.8	20,000	300	18,000	250	15,500	170	28,000	500	24,000	400	25,000	400
R0.5	1	19,000	400	16,500	330	14,300	260	25,000	600	22,500	500	21,000	500
R0.8	1.6	12,000	400	10,400	330	9,000	260	15,900	600	13,900	500	14,900	500
R1	2	9,500	400	8,300	330	7,100	260	12,700	600	11,100	500	11,900	500
R2	4	4,800	400	4,200	330	3,600	260	6,400	600	5,600	500	6,000	500
R3	6	3,100	400	2,700	330	2,300	260	4,200	600	3,700	500	4,000	500
R4	8	2,400	400	2,100	330	1,800	260	3,200	600	2,800	500	3,000	500
R5	10	1,900	400	1,700	330	1,400	260	2,500	600	2,200	500	2,400	500
R6	12	1,600	400	1,400	330	1,200	260	2,100	600	1,900	500	2,000	500
R7	14	1,400	400	1,200	330	1,100	260	1,800	600	1,600	500	1,700	500
R8	16	1,200	400	1,000	330	900	260	1,600	600	1,400	500	1,500	500
R9	18	1,000	400	900	330	800	260	1,400	600	1,200	500	1,300	500
R10	20	950	400	800	330	700	260	1,300	600	1,100	500	1,200	500

機械、チャックは剛性のある精度の高いものをご使用下さい。
チャッキング時のエンドミルの振れ精度は0.01mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

ABES-2切込み量

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

1	3	0.5	4	40	1個
1.1	3	0.55	4	40	1個
1.2	3	0.6	4	40	1個
1.3	3	0.65	4	40	1個
1.4	3	0.7	4	40	1個
1.5	5	0.75	4	40	1個
1.6	5	0.8	4	40	1個
1.7	5	0.85	4	40	1個
1.8	5	0.9	4	40	1個
1.9	5	0.95	4	40	1個
2	6	1	4	40	1個
2.1	6	1.05	4	40	1個
2.2	6	1.1	4	40	1個
2.3	6	1.15	4	40	1個
2.4	6	1.2	4	40	1個
2.5	8	1.25	4	40	1個
2.6	8	1.3	4	40	1個
2.7	8	1.35	4	40	1個
2.8	8	1.4	4	40	1個
2.9	8	1.45	4	40	1個
3	8	1.5	4	45	1個
3.1	8	1.55	4	45	1個
3.2	8	1.6	4	45	1個
3.3	8	1.65	4	45	1個
3.4	8	1.7	4	45	1個
3.5	10	1.75	4	45	1個
3.6	10	1.8	4	45	1個
3.7	10	1.85	4	45	1個
3.8	10	1.9	4	45	1個
3.9	10	1.95	4	45	1個
4	12	2	6	45	1個
4.1	12	2.05	6	45	1個
4.2	12	2.1	6	45	1個
4.3	12	2.15	6	45	1個
4.4	12	2.2	6	45	1個
4.5	12	2.25	6	45	1個
4.6	12	2.3	6	45	1個
4.7	12	2.35	6	45	1個
4.8	12	2.4	6	45	1個
4.9	12	2.45	6	45	1個
5	15	2.5	6	60	1個
5.1	15	2.55	6	60	1個
5.2	15	2.6	6	60	1個
5.3	15	2.65	6	60	1個
5.4	15	2.7	6	60	1個
5.5	15	2.75	6	60	1個
5.6	15	2.8	6	60	1個
5.7	15	2.85	6	60	1個
5.8	15	2.9	6	60	1個
5.9	15	2.95	6	60	1個
6	15	3	6	60	1個
6.1	15	3.05	6	60	1個
6.2	15	3.1	6	60	1個
6.3	15	3.15	6	60	1個
6.35	15	3.175	6	60	1個
6.4	15	3.2	6	60	1個
6.5	15	3.25	6	60	1個
6.6	15	3.3	6	60	1個
6.7	15	3.35	6	60	1個
6.8	15	3.4	6	60	1個

通常単価(税別) (税込単価)	通常出荷日

6,326円 ( 6,959円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,326円 ( 6,959円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,326円 ( 6,959円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,967円 ( 7,664円 )	1日目
6,326円 ( 6,959円 )	1日目
6,805円 ( 7,486円 )	1日目
6,805円 ( 7,486円 )	1日目
6,805円 ( 7,486円 )	1日目
6,805円 ( 7,486円 )	1日目
6,166円 ( 6,783円 )	1日目
6,805円 ( 7,486円 )	1日目
6,805円 ( 7,486円 )	1日目
6,805円 ( 7,486円 )	1日目
6,805円 ( 7,486円 )	1日目
6,166円 ( 6,783円 )	1日目
8,148円 ( 8,963円 )	1日目
8,148円 ( 8,963円 )	1日目
8,148円 ( 8,963円 )	1日目
8,148円 ( 8,963円 )	1日目
6,523円 ( 7,175円 )	1日目
8,148円 ( 8,963円 )	1日目
8,148円 ( 8,963円 )	1日目
8,148円 ( 8,963円 )	1日目
8,148円 ( 8,963円 )	1日目
6,523円 ( 7,175円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
7,206円 ( 7,927円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
7,206円 ( 7,927円 )	1日目
7,699円 ( 8,469円 )	1日目
7,699円 ( 8,469円 )	1日目
7,699円 ( 8,469円 )	1日目
7,699円 ( 8,469円 )	1日目
8,958円 ( 9,854円 )	1日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	5日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	1日目
8,935円 ( 9,829円 )	5日目

基本情報

基本情報

一般鋼材から非鉄、樹脂まで幅広い適用が可能なボールエンドミル。
【特長】
・ノンコートのシャープな切れ味が高精度、高品位な仕上げ面を実現。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

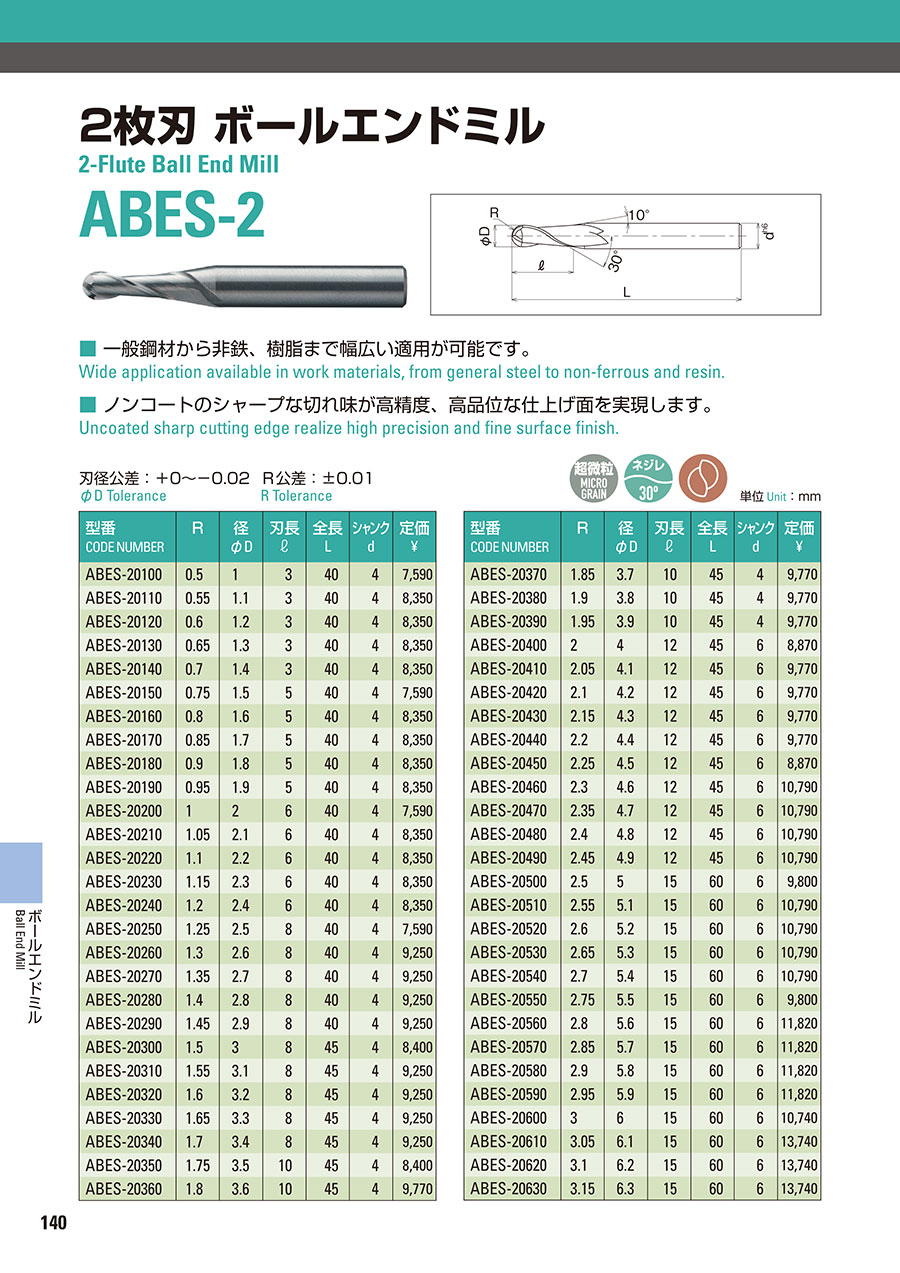

カタログ

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
