サイトウ製作所（ATOM・アトム）

ロング刃長スクエアエンドミル 2枚刃

Name: ロング刃長スクエアエンドミル 2枚刃
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004994036
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 5,515円～10,860円

税込単価: 6,067円～11,946円

ロング刃のスクエアエンドミル、AEL。【特長】・最適刃長の選択が可能な豊富...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
シャンク径 (mm)
4
コーナー形状
ピンカド
ねじれ角詳細
30
刃径公差
+0/-0.03

未確定：候補が67型番あります。

商品情報
型番リスト
詳細情報

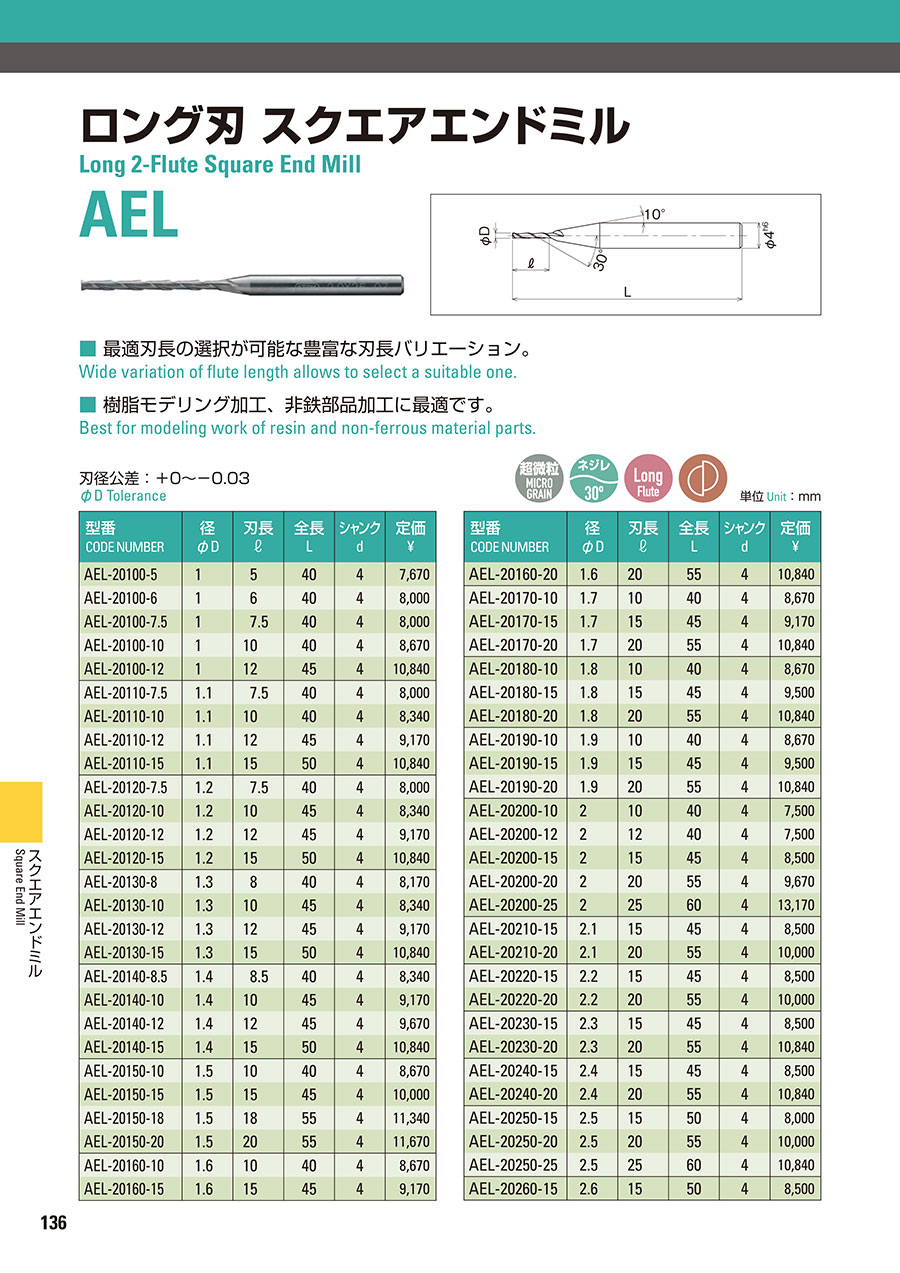

カタログ

商品情報

推奨切削条件

ロング刃スクエアエンドミルAELの特長

寸法図

単位:mm

型番 CODE NUMBER	径 φD	刃長 ℓ	全長 L	シャンク d
AEL-20100-12	1	12	45	4
AEL-20110-7.5	1.1	7.5	40	4
AEL-20110-10	1.1	10	40	4
AEL-20110-12	1.1	12	45	4
AEL-20110-15	1.1	15	50	4
AEL-20120-7.5	1.2	7.5	40	4
AEL-20120-10	1.2	10	45	4
AEL-20120-12	1.2	12	45	4
AEL-20120-15	1.2	15	50	4
AEL-20130-8	1.3	8	40	4
AEL-20130-10	1.3	10	45	4
AEL-20130-12	1.3	12	45	4
AEL-20130-15	1.3	15	50	4
AEL-20140-8.5	1.4	8.5	40	4
AEL-20140-10	1.4	10	45	4
AEL-20140-12	1.4	12	45	4
AEL-20140-15	1.4	15	50	4
AEL-20150-10	1.5	10	40	4
AEL-20150-15	1.5	15	45	4
AEL-20150-18	1.5	18	55	4
AEL-20150-20	1.5	20	55	4
AEL-20160-10	1.6	10	40	4
AEL-20160-15	1.6	15	45	4
AEL-20160-20	1.6	20	55	4
AEL-20170-10	1.7	10	40	4
AEL-20170-15	1.7	15	45	4
AEL-20170-20	1.7	20	55	4
AEL-20100-5	1	5	40	4
AEL-20100-6	1	6	40	4
AEL-20100-7.5	1	7.5	40	4
AEL-20100-10	1	10	40	4

単位:mm

型番 CODE NUMBER	径 φD	刃長 ℓ	全長 L	シャンク d
AEL-20180-10	1.8	10	40	4
AEL-20180-15	1.8	15	45	4
AEL-20180-20	1.8	20	55	4
AEL-20190-10	1.9	10	40	4
AEL-20190-15	1.9	15	45	4
AEL-20190-20	1.9	20	55	4
AEL-20200-10	2	10	40	4
AEL-20200-12	2	12	40	4
AEL-20200-15	2	15	45	4
AEL-20200-20	2	20	55	4
AEL-20200-25	2	25	60	4
AEL-20210-15	2.1	15	45	4
AEL-20210-20	2.1	20	55	4
AEL-20220-15	2.2	15	45	4
AEL-20220-20	2.2	20	55	4
AEL-20230-15	2.3	15	45	4
AEL-20230-20	2.3	20	55	4
AEL-20240-15	2.4	15	45	4
AEL-20240-20	2.4	20	55	4
AEL-20250-15	2.5	15	50	4
AEL-20250-20	2.5	20	55	4
AEL-20250-25	2.5	25	60	4
AEL-20260-15	2.6	15	50	4
AEL-20260-20	2.6	20	55	4
AEL-20260-25	2.6	25	60	4
AEL-20270-15	2.7	15	50	4
AEL-20270-20	2.7	20	55	4
AEL-20270-25	2.7	25	60	4
AEL-20280-15	2.8	15	50	4
AEL-20280-20	2.8	20	55	4
AEL-20280-25	2.8	25	60	4
AEL-20290-15	2.9	15	50	4
AEL-20290-20	2.9	20	55	4
AEL-20290-25	2.9	25	60	4
AEL-20300-20	3	20	55	4
AEL-20300-25	3	25	70	4
AEL-20300-30	3	30	70	4

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

全長

(mm)

最小発注数量

1	5	40	1個
1	6	40	1個
1	7.5	40	1個
1	10	40	1個
1	12	45	1個
1.1	7.5	40	1個
1.1	10	40	1個
1.1	12	45	1個
1.1	15	50	1個
1.2	7.5	40	1個
1.2	10	45	1個
1.2	12	45	1個
1.2	15	50	1個
1.3	8	40	1個
1.3	10	45	1個
1.3	12	45	1個
1.3	15	50	1個
1.4	8.5	40	1個
1.4	10	45	1個
1.4	12	45	1個
1.4	15	50	1個
1.5	10	40	1個
1.5	15	45	1個
1.5	18	55	1個
1.5	20	55	1個
1.6	10	40	1個
1.6	15	45	1個
1.6	20	55	1個
1.7	10	40	1個
1.7	15	45	1個
1.7	20	55	1個
1.8	10	40	1個
1.8	15	45	1個
1.8	20	55	1個
1.9	10	40	1個
1.9	15	45	1個
1.9	20	55	1個
2	10	40	1個
2	12	40	1個
2	20	55	1個
2	25	60	1個
2.1	15	45	1個
2.1	20	55	1個
2.2	15	45	1個
2.2	20	55	1個
2.3	15	45	1個
2.3	20	55	1個
2.4	15	45	1個
2.4	20	55	1個
2.5	15	50	1個
2.5	20	55	1個
2.5	25	60	1個
2.6	15	50	1個
2.6	20	55	1個
2.6	25	60	1個
2.7	15	50	1個
2.7	20	55	1個
2.7	25	60	1個
2.8	15	50	1個
2.8	20	55	1個

通常単価(税別) (税込単価)	通常出荷日

5,643円 ( 6,207円 )	1日目
5,884円 ( 6,472円 )	1日目
5,884円 ( 6,472円 )	1日目
6,378円 ( 7,016円 )	1日目
7,972円 ( 8,769円 )	1日目
5,884円 ( 6,472円 )	1日目
6,130円 ( 6,743円 )	1日目
6,745円 ( 7,420円 )	1日目
7,972円 ( 8,769円 )	1日目
5,884円 ( 6,472円 )	1日目
6,130円 ( 6,743円 )	1日目
6,745円 ( 7,420円 )	1日目
7,972円 ( 8,769円 )	1日目
6,010円 ( 6,611円 )	1日目
6,130円 ( 6,743円 )	5日目
6,745円 ( 7,420円 )	1日目
7,972円 ( 8,769円 )	1日目
6,130円 ( 6,743円 )	1日目
6,745円 ( 7,420円 )	1日目
7,114円 ( 7,825円 )	1日目
7,972円 ( 8,769円 )	1日目
6,378円 ( 7,016円 )	1日目
7,355円 ( 8,091円 )	1日目
7,383円 ( 8,121円 )	1日目
7,603円 ( 8,363円 )	1日目
6,378円 ( 7,016円 )	3日目
6,745円 ( 7,420円 )	5日目
7,972円 ( 8,769円 )	1日目
6,378円 ( 7,016円 )	1日目
6,745円 ( 7,420円 )	1日目
7,972円 ( 8,769円 )	1日目
6,378円 ( 7,016円 )	1日目
6,986円 ( 7,685円 )	1日目
7,972円 ( 8,769円 )	5日目
6,378円 ( 7,016円 )	1日目
6,986円 ( 7,685円 )	1日目
7,972円 ( 8,769円 )	1日目
5,515円 ( 6,067円 )	1日目
5,515円 ( 6,067円 )	1日目
7,114円 ( 7,825円 )	1日目
8,579円 ( 9,437円 )	1日目
6,251円 ( 6,876円 )	1日目
7,355円 ( 8,091円 )	在庫品1日目当日出荷可能
6,251円 ( 6,876円 )	1日目
7,355円 ( 8,091円 )	在庫品1日目当日出荷可能
6,251円 ( 6,876円 )	1日目
7,972円 ( 8,769円 )	1日目
6,251円 ( 6,876円 )	1日目
7,972円 ( 8,769円 )	1日目
5,884円 ( 6,472円 )	1日目
7,355円 ( 8,091円 )	在庫品1日目当日出荷可能
7,972円 ( 8,769円 )	在庫品1日目当日出荷可能
6,251円 ( 6,876円 )	1日目
7,114円 ( 7,825円 )	1日目
7,972円 ( 8,769円 )	1日目
6,251円 ( 6,876円 )	5日目
7,114円 ( 7,825円 )	1日目
7,972円 ( 8,769円 )	1日目
6,251円 ( 6,876円 )	1日目
7,114円 ( 7,825円 )	1日目

基本情報

基本情報

ロング刃のスクエアエンドミル、AEL。
【特長】
・最適刃長の選択が可能な豊富な刃長バリエーション。
・樹脂モデリング加工、非鉄部品加工に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHM形（スクエアタイプ・ミドル刃長）
ダイジェット
ワンカット70エンドミル SEHL形（スクエアタイプ・ロング刃長）
三菱マテリアル
VQJCS 5枚刃スマートミラクルチップブレーカ制振エンドミル（J）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロング刃長スクエアエンドミル 2枚刃のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

部品加工に使用しています

満足度：5.02022/07/06

顧客より製作を依頼された、樹脂、金属などの部品加工に使用しています。当社では、ドリルはこのメーカーの商品を長く使い続けて...もっと読む

0人が参考にしています。

樹脂の切削

満足度：4.02018/06/01

H7等の公差も問題なくでます。もう少し安ければ、有難いです。

0人が参考にしています。
