サイトウ製作所（ATOM・アトム）

ソリッドロングドリル（ストレートシャンク）ADLシリーズ

Name: ソリッド ロングドリル（ストレートシャンク）ADLシリーズ
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004994025
Rating: 4.8 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（6件）

通常単価(税別): 2,874円～48,731円

税込単価: 3,161円～53,604円

ロングドリルストレートシャンク。【特長】・ADS標準ストレートシャンクドリル...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
ストレートシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
直径公差 (mm)
-0.01～0
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
ノンコート
被削材（詳細）
一般鋼/樹脂/調質鋼/アルミ/ステンレス鋼
ねじれ角 (°)
30
コーティング有無
無
シャンクタイプ詳細
ストレートシャンク

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が161型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

ソリッドロングドリルの特長

寸法

寸法図

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ADL-0030	0.30	10	60
ADL-0035	0.35	10	60
ADL-0040	0.4	10	60
ADL-0045	0.45	10	60
ADL-0050	0.5	10	60
ADL-0055	0.55	15	65
ADL-0060	0.6	15	65
ADL-0065	0.65	15	65
ADL-0070	0.7	15	65
ADL-0075	0.75	15	65
ADL-0080	0.8	20	75
ADL-0085	0.85	20	75
ADL-0090	0.9	20	75
ADL-0095	0.95	20	75
ADL-0100	1	25	75
ADL-0105	1.05	25	75
ADL-0110	1.1	25	75
ADL-0115	1.15	25	75
ADL-0120	1.2	25	75
ADL-0125	1.25	25	75
ADL-0130	1.3	25	75
ADL-0135	1.35	25	75
ADL-0140	1.4	30	75
ADL-0145	1.45	30	75
ADL-0150	1.5	30	75
ADL-0155	1.55	30	75

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ADL-0160	1.6	30	75
ADL-0165	1.65	30	75
ADL-0170	1.7	30	75
ADL-0175	1.75	30	75
ADL-0180	1.8	30	75
ADL-0185	1.85	30	75
ADL-0190	1.90	30	75
ADL-0195	1.95	30	75
ADL-0200	2	30	75
ADL-0205	2.05	30	75
ADL-0210	2.1	30	75
ADL-0215	2.15	30	75
ADL-0220	2.2	30	75
ADL-0225	2.25	30	75
ADL-0230	2.3	30	75
ADL-0235	2.35	30	75
ADL-0240	2.4	35	100
ADL-0245	2.45	35	100
ADL-0250	2.5	35	100
ADL-0255	2.55	35	100
ADL-0260	2.6	35	100
ADL-0265	2.65	35	100
ADL-0270	2.7	35	100
ADL-0275	2.75	35	100
ADL-0280	2.8	35	100
ADL-0285	2.85	35	100

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬ドリル切削条件

被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD (HRC30～38)		鋳鉄 Cast Iron FC25		ステンレス鋼 Stainless Steel SUS303,420		アルミ・銅合金 Aluminium CopperAlloy
ドリル径DrillDia.(mm)	回転数 Rotation (min^-1)	送り Feed (mm/rev)	回転数 Rotation (min^-1)	送り Feed (mm/rev)	回転数 Rotation (min^-1)	送り Feed (mm/rev)	回転数 Rotation (min^-1)	送り Feed (mm/rev)	回転数 Rotation (min^-1)	送り Feed (mm/rev)	回転数 Rotation (min^-1)	送り Feed (mm/rev)
φ0.3～0.5	10,000	0.004	9,000	0.002	7,000	0.0015	10,000	0.005	4,000	0.001	10,000	0.01～0.02
φ0.6～1.0	10,000～9,500	0.01～0.02	8,000～6,400	0.007～0.015	6,400～4,800	0.003～0.01	10,000～9,500	0.01～0.04	3,800～4,800	0.001～0.005	12,000～20,000	0.06～0.15
φ1.1～2.0	7,200～6,400	0.02～0.06	5,800～3,200	0.01～0.02	4,400～3,200	0.01～0.015	8,700～7,200	0.06～0.15	4,300～3,200	0.005～0.02	16,000～13,000	0.1～0.2
φ2.1～2.9	6,100～4,400	0.06～0.08	3,000～2800	0.02～0.04	3,000～2,800	0.015～0.02	6,800～4,900	0.06～0.15	3,000～2,200	0.01～0.03	13,000～10,000	0.1～0.2
φ3.0～5.0	4,300～2,600	0.08～0.1	2,700～2,000	0.04～0.08	2,700～1,900	0.02～0.04	4,800～3,200	0.1～0.2	2,100～1,900	0.03～0.05	8,500～6,400	0.2～0.25
φ6.0～8.0	2,200～1,900	0.1～0.12	1,600～1,400	0.05～0.1	1,600～1,400	0.02～0.06	2,600～2,000	0.15～0.25	1,600～1,200	0.05～0.1	5,300～4,000	0.2～0.3
φ9.0～13.0	1,600～1,200	0.1～0.12	1,300～1,000	0.05～0.1	1,200～900	0.04～0.08	1,800～1,500	0.2～0.3	1,100～750	0.05～0.1	3,000～2,500	0.3～0.4

切削条件は当初上記条件表の低い値より選定し、徐々に高い値にして最適条件でご使用下さい。
この切削条件はドリルの突出し長さが、刃長の1.1倍を基準としています。この基準以上の突き出し量で使用する場合は回転速度、送り速度を下げてご使用下さい。
ロングドリルご使用の場合は、切削条件は当初低い値より設定し、徐々に高い値にして最適加工条件でご使用下さい。
ロングドリルご使用の場合は、より安定した精度の良い穴あけ加工を可能にするためブッシュの使用をお薦めします。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

先端角

(°)

有効加工深さ

(mm)

最小発注数量

0.3	10	60	0.3	118	10	1個
0.35	10	60	0.35	118	10	1個
0.4	10	60	0.4	118	10	1個
0.45	10	60	0.45	118	10	1個
0.5	10	60	0.5	118	10	1個
0.55	15	65	0.55	118	15	1個
0.6	15	65	0.6	118	15	1個
0.65	15	65	0.65	118	15	1個
0.7	15	65	0.7	118	15	1個
0.75	15	65	0.75	118	15	1個
0.8	20	75	0.8	118	20	1個
0.85	20	75	0.85	118	20	1個
0.9	20	75	0.9	118	20	1個
0.95	20	75	0.95	118	20	1個
1	25	75	1	118	25	1個
1.05	25	75	1.05	118	25	1個
1.1	25	75	1.1	118	25	1個
1.15	25	75	1.15	118	25	1個
1.2	25	75	1.2	118	25	1個
1.25	25	75	1.25	118	25	1個
1.3	25	75	1.3	118	25	1個
1.35	25	75	1.35	118	25	1個
1.4	30	75	1.4	118	30	1個
1.45	30	75	1.45	118	30	1個
1.5	30	75	1.5	118	30	1個
1.55	30	75	1.55	118	30	1個
1.6	30	75	1.6	118	30	1個
1.65	30	75	1.65	118	30	1個
1.7	30	75	1.7	118	30	1個
1.75	30	75	1.75	118	30	1個
1.8	30	75	1.8	118	30	1個
1.85	30	75	1.85	118	30	1個
1.9	30	75	1.9	118	30	1個
1.95	30	75	1.95	118	30	1個
2	30	75	2	118	30	1個
2.05	30	75	2.05	118	30	1個
2.1	30	75	2.1	135	30	1個
2.15	30	75	2.15	135	30	1個
2.2	30	75	2.2	135	30	1個
2.25	30	75	2.25	135	30	1個
2.3	30	75	2.3	135	30	1個
2.35	30	75	2.35	135	30	1個
2.4	35	100	2.4	135	35	1個
2.45	35	100	2.45	135	35	1個
2.5	35	100	2.5	135	35	1個
2.55	35	100	2.55	135	35	1個
2.6	35	100	2.6	135	35	1個
2.65	35	100	2.65	135	35	1個
2.7	35	100	2.7	135	35	1個
2.75	35	100	2.75	135	35	1個
2.8	35	100	2.8	135	35	1個
2.85	35	100	2.85	135	35	1個
2.9	35	100	2.9	135	35	1個
2.95	35	100	2.95	135	35	1個
3	50	100	3	135	50	1個
3.05	50	100	3.05	135	50	1個
3.1	50	100	3.1	135	50	1個
3.15	50	100	3.15	135	50	1個
3.2	50	100	3.2	135	50	1個
3.25	50	100	3.25	135	50	1個

通常単価(税別) (税込単価)	通常出荷日

3,716円 ( 4,088円 )	1日目
3,716円 ( 4,088円 )	3日目
3,716円 ( 4,088円 )	1日目
3,716円 ( 4,088円 )	5日目
3,405円 ( 3,746円 )	1日目
3,405円 ( 3,746円 )	1日目
3,405円 ( 3,746円 )	1日目
3,405円 ( 3,746円 )	3日目
3,405円 ( 3,746円 )	3日目
3,405円 ( 3,746円 )	5日目
3,192円 ( 3,511円 )	在庫品1日目当日出荷可能
3,192円 ( 3,511円 )	1日目
3,192円 ( 3,511円 )	5日目
3,192円 ( 3,511円 )	3日目
2,874円 ( 3,161円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	1日目
2,874円 ( 3,161円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	1日目
2,874円 ( 3,161円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	3日目
2,874円 ( 3,161円 )	5日目
3,278円 ( 3,606円 )	1日目
2,909円 ( 3,200円 )	5日目
3,278円 ( 3,606円 )	1日目
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	1日目
2,909円 ( 3,200円 )	1日目
3,278円 ( 3,606円 )	1日目
2,909円 ( 3,200円 )	5日目
3,278円 ( 3,606円 )	1日目
2,909円 ( 3,200円 )	1日目
3,278円 ( 3,606円 )	3日目
2,909円 ( 3,200円 )	1日目
3,278円 ( 3,606円 )	1日目
3,922円 ( 4,314円 )	在庫品1日目当日出荷可能
4,699円 ( 5,169円 )	1日目
3,922円 ( 4,314円 )	1日目
4,699円 ( 5,169円 )	1日目
3,922円 ( 4,314円 )	1日目
4,699円 ( 5,169円 )	在庫品1日目当日出荷可能
3,922円 ( 4,314円 )	3日目
4,699円 ( 5,169円 )	1日目
4,891円 ( 5,380円 )	在庫品1日目当日出荷可能
5,585円 ( 6,144円 )	1日目
4,891円 ( 5,380円 )	5日目
5,585円 ( 6,144円 )	1日目
4,891円 ( 5,380円 )	5日目
5,585円 ( 6,144円 )	1日目
4,891円 ( 5,380円 )	1日目
5,744円 ( 6,318円 )	1日目
5,037円 ( 5,541円 )	1日目
5,744円 ( 6,318円 )	1日目
5,037円 ( 5,541円 )	1日目
5,744円 ( 6,318円 )	1日目
5,324円 ( 5,856円 )	5日目
6,383円 ( 7,021円 )	1日目
5,324円 ( 5,856円 )	5日目
6,383円 ( 7,021円 )	1日目
5,324円 ( 5,856円 )	在庫品1日目当日出荷可能
6,383円 ( 7,021円 )	1日目

基本情報

基本情報

ロングドリルストレートシャンク。
【特長】
・ADS標準ストレートシャンクドリルのロングタイプ。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

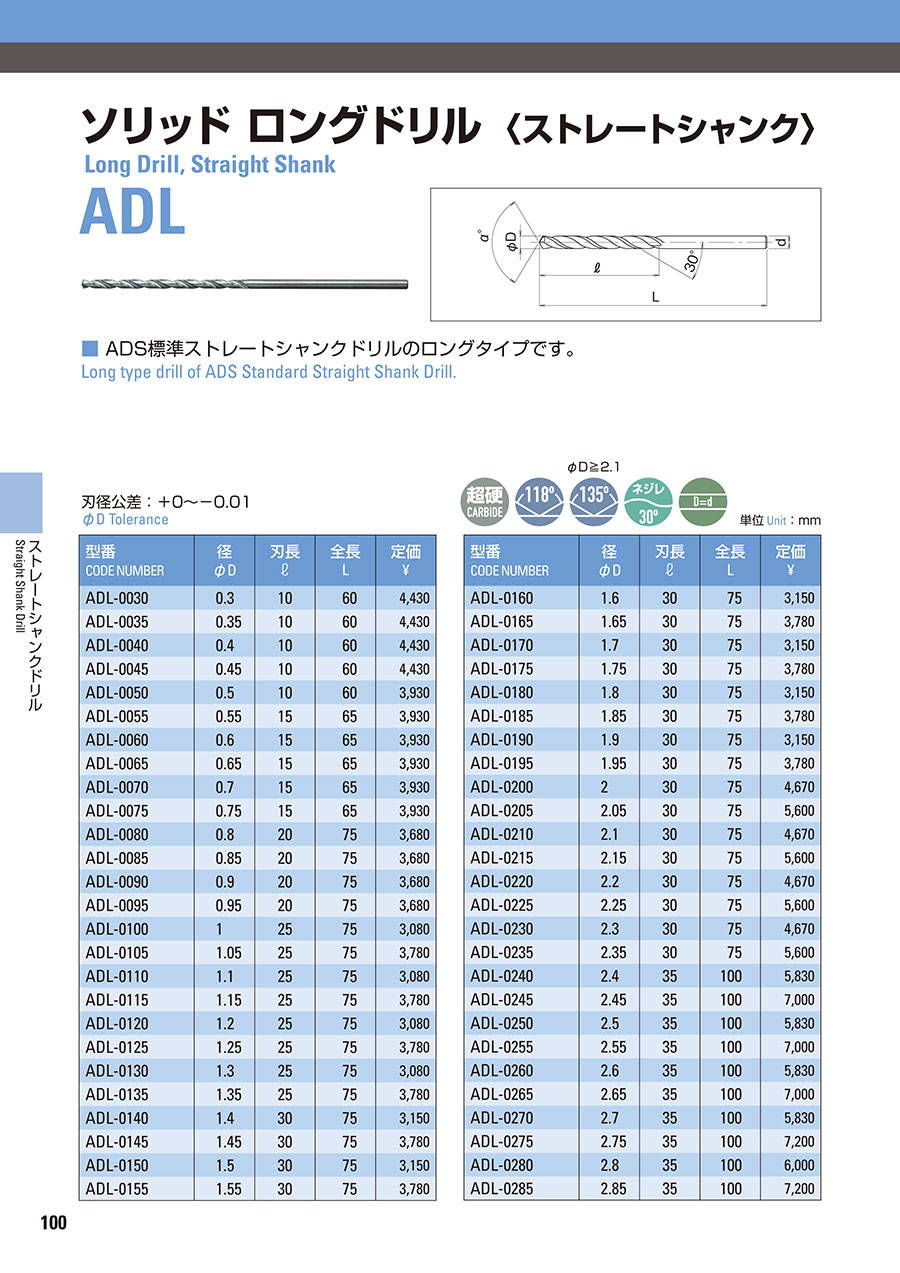

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドロングドリル（ストレートシャンク）ADLシリーズのレビュー

4.8平均満足度：4.86件のレビュー

星5
83%
星4
17%
星3
0%
星2
0%
星1
0%

穴あけ

満足度：5.02021/06/01

長いドリルが欲しく探していたが、取り扱いがあった。さすがミスミ。これからもミスミで購入します。

0人が参考にしています。

銅の深穴加工

満足度：5.02021/05/07

溝長からこちらしか選択肢がなかったのですが、問題なく加工できました。

0人が参考にしています。

ＳＵＳ３０４　深穴加工

満足度：5.02020/07/15

価格の割にハイスより刃持ちがよく今回はＳＵＳ３０４を刃長と同じ深さ３０ｍｍを多数加工しましたが最後まで問題なく加工できま...もっと読む

0人が参考にしています。

穴あけ

満足度：4.02018/12/11

超硬の長いドリルを探してこちらに行きとどきました。値段も安くとてもいいです。

0人が参考にしています。

樹脂加工

満足度：5.02018/09/22

想定している価格よりも若干安く、他社購入も検討しておりました。品質も安定し、次回も購入させていただきます。

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ソリッドロングドリル（ストレートシャンク）ADLシリーズ	スイープカットドリル（ストレートシャンク）ASWDシリーズ	標準ソリッドドリル（ストレートシャンク）ADSシリーズ	マックスアルアルミ用ドリル（ストレートシャンク）ACDシリーズ	マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズ	マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ
メーカー	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）
通常価格	2,874円-	4,616円 -	2,110円 -	2,480円 -	4,212円 -	3,936円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目〜
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	アルミ / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	ストレートシャンク	ストレートシャンク	ストレートシャンク	ストレートシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	ノンコート	ノンコート	ノンコート	ノンコート	鋼用	鋼用
単品/セット品	単品	単品	単品	単品	単品	単品

よく一緒に購入される商品

サイトウ製作所（ATOM・ア…
スーパーロングドリル3.6
通常価格(税別) : 3,038円-
通常出荷日 : 在庫品1日目～
当日出荷可能
サイトウ製作所（ATOM・ア…
標準ソリッドドリル（ストレートシャンク）…4.4
通常価格(税別) : 2,110円-
通常出荷日 : 在庫品1日目～
当日出荷可能
サイトウ製作所（ATOM・ア…
ソリッドセミロングドリル3
通常価格(税別) : 2,390円-
通常出荷日 : 在庫品1日目～
当日出荷可能
大昭和精機
マイクロコレット（メガマイクロチャック用…4.5
通常価格(税別) : 5,811円-
通常出荷日 : 在庫品1日目～
当日出荷可能
日進工具
ダイヤモンドコーティング 2枚刃エンドミ…0
通常価格(税別) : 10,266円-
通常出荷日 : 在庫品1日目～
当日出荷可能
栄工舎
超硬ステンレス用リーマ CSUSR-A4
通常価格(税別) : 7,360円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
TSCシリーズ超硬ロングネックスクエアエ…4.3
通常価格(税別) : 1,300円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
超硬ボールエンドミル樹脂加工用/2枚刃…4.5
通常価格(税別) : 1,930円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
VACシリーズ超硬不等リードラジアスエン…4.4
通常価格(税別) : 2,730円-
通常出荷日 : 在庫品1日目～
当日出荷可能
