サイトウ製作所（ATOM・アトム）

ルーマドリルロング刃

Name: ルーマドリル ロング刃
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004994003
Rating: 4 (4 reviews)

カタログ |

通常単価(税別): 3,892円～13,589円

税込単価: 4,281円～14,948円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

小径深穴加工用ドリル。【特長】・最小径φ0.03（直径0.03mm）。・一般鋼材から非鉄、樹脂ま...

詳細を確認

44.0

未確定：候補が295型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

ルーマドリルロング刃ADRLの特長

寸法

寸法図（φ0.03〜0.04（直径0.03〜0.04mm）は首逃げ2段形状）

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ADRL-0003	0.03	0.6	38	3
ADRL-0004	0.04	0.8	38	3
ADRL-0005	0.05	1.1	38	3
ADRL-0006	0.06	1.2	38	3
ADRL-0007	0.07	1.4	38	3
ADRL-0008	0.08	1.6	38	3
ADRL-0009	0.09	1.8	38	3
ADRL-0010	0.1	2.5	38	3
ADRL-0011	0.11	2.5	38	3
ADRL-0012	0.12	3	38	3
ADRL-0013	0.13	3	38	3
ADRL-0014	0.14	3	38	3
ADRL-0015	0.15	4	38	3
ADRL-0016	0.16	4	38	3
ADRL-0017	0.17	4.5	38	3
ADRL-0018	0.18	4.5	38	3
ADRL-0019	0.19	4.5	38	3
ADRL-0020	0.2	6	38	3
ADRL-0021	0.21	6	38	3
ADRL-0022	0.22	6	38	3
ADRL-0023	0.23	6	38	3
ADRL-0024	0.24	6	38	3
ADRL-0025	0.25	7	38	3
ADRL-0026	0.26	7	38	3
ADRL-0027	0.27	7	38	3
ADRL-0028	0.28	7	38	3

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ADRL-0029	0.29	7	38	3
ADRL-0030	0.3	9	45	3
ADRL-0031	0.31	9	45	3
ADRL-0032	0.32	9	45	3
ADRL-0033	0.33	9	45	3
ADRL-0034	0.34	9	45	3
ADRL-0035	0.35	10	45	3
ADRL-0036	0.36	10	45	3
ADRL-0037	0.37	10	45	3
ADRL-0038	0.38	10	45	3
ADRL-0039	0.39	10	45	3
ADRL-0040	0.4	12	45	3
ADRL-0041	0.41	12	45	3
ADRL-0042	0.42	12	45	3
ADRL-0043	0.43	12	45	3
ADRL-0044	0.44	12	45	3
ADRL-0045	0.45	12	45	3
ADRL-0046	0.46	12	45	3
ADRL-0047	0.47	12	45	3
ADRL-0048	0.48	12	45	3
ADRL-0049	0.49	12	45	3
ADRL-0050	0.5	12	45	3
ADRL-0051	0.51	12	45	3
ADRL-0052	0.52	12	45	3
ADRL-0053	0.53	12	45	3
ADRL-0054	0.54	12	45	3

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬ドリル切削条件

被削材 Work Materials	炭素鋼・合金鋼・工具鋼 Steel						ステンレス Stainless Steel				非鉄金属 Non-Ferrous				樹脂 Resin
被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD (HRC30～38)		SUS304等オーステナイト系 SUS304/316 Austentic		マルテンサイト・フェライト系 SUS420/430 Martensitic&Ferritic		アルミ合金 Aluminium Alloy		銅合金 Copper Alloy		エンプラ Engeneering Plastic
先端径	条件
先端径	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.02～ 0.09	10,000→ 20,000	0.001～ 0.0015	10,000→ 20,000	0.001～ 0.0015	10,000→ 20,000	0.001	10,000→ 20,000	0.0005～ 0.001	10,000→ 20,000	0.001～ 0.0015	10,000→ 30,000	0.001～ 0.003	10,000→ 20,000	0.001～ 0.005	10,000→ 20,000	0.001～ 0.003
φ0.1～ 0.29	19,000～ 13,000	0.002～ 0.01	16,000～ 11,000	0.0014～ 0.007	13,000～ 8,800	0.001～ 0.004	10,000～ 5,000	0.0005～ 0.001	13,000～ 8,800	0.0005～ 0.001	22,200～ 16,500	0.005～ 0.02	16,000～ 11,000	0.002～ 0.008	20,000～ 15,000	0.005～ 0.01
φ0.3～ 0.49	13,000～ 12,000	0.01～ 0.02	11,000～ 9,700	0.007～ 0.01	8,800～ 6,500	0.003～ 0.005	5,000～ 4,500	0.001～ 0.005	8,800～ 6,500	0.001～ 0.005	16,500～ 13,000	0.02～ 0.04	11,000～ 11,500	0.008～ 0.015	15000	0.01～ 0.02
φ0.5～ 0.99	12,000～ 9,600	0.02～ 0.04	9,700～ 6,400	0.01～ 0.02	6,500～ 4,800	0.005～ 0.01	4,500～ 3,200	0.005～ 0.01	6,500～ 4,800	0.005～ 0.01	13,000～ 12,700	0.04～ 0.06	11,500～ 9,600	0.015～ 0.04	15,000～ 10,000	0.02～ 0.04
φ1～ 1.99	9,600～ 6,400	0.03～ 0.06	6,400～ 4,000	0.02～ 0.05	3,100～ 2,400	0.01～ 0.03	3,200～ 2,400	0.01～ 0.03	4,800～ 3,200	0.01～ 0.03	12,700～ 6,400	0.06～ 0.12	9,600～ 4,800	0.04～ 0.08	10,000～ 6,000	0.05～ 0.07
φ2.0～ 3.0	6,400～ 4,200	0.07～ 0.1	4,000～ 3,200	0.05～ 0.08	2,400～ 1,600	0.02～ 0.04	2,400～ 1,800	0.03～ 0.05	3,200～ 2,100	0.03～ 0.05	6,400～ 5,300	0.12～ 0.2	4,800～ 4,200	0.08～ 0.15	6,000～ 5,000	0.07～ 0.1

細穴、特にφ1.0（直径1.0mm）以下の穴あけ加工の場合には、ガイド穴（センター穴）を施した上で穴加工を行って下さい。ドリル食い付き時の破損・チッピングを防ぎます。
チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
ドリルφ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

有効加工深さ

(mm)

最小発注数量

0.03	0.6	38	0.6	1個
0.04	0.8	38	0.8	1個
0.05	1.1	38	1.1	1個
0.06	1.2	38	1.2	1個
0.07	1.4	38	1.4	1個
0.08	1.6	38	1.6	1個
0.09	1.8	38	1.8	1個
0.1	2.5	38	2.5	1個
0.11	2.5	38	2.5	1個
0.12	3	38	3	1個
0.13	3	38	3	1個
0.14	3	38	3	1個
0.15	4	38	4	1個
0.16	4	38	4	1個
0.17	4.5	38	4.5	1個
0.18	4.5	38	4.5	1個
0.19	4.5	38	4.5	1個
0.2	6	38	6	1個
0.21	6	38	6	1個
0.22	6	38	6	1個
0.23	6	38	6	1個
0.24	6	38	6	1個
0.25	7	38	7	1個
0.26	7	38	7	1個
0.27	7	38	7	1個
0.28	7	38	7	1個
0.29	7	38	7	1個
0.3	9	45	9	1個
0.31	9	45	9	1個
0.32	9	45	9	1個
0.33	9	45	9	1個
0.34	9	45	9	1個
0.35	10	45	10	1個
0.36	10	45	10	1個
0.37	10	45	10	1個
0.38	10	45	10	1個
0.39	10	45	10	1個
0.4	12	45	12	1個
0.41	12	45	12	1個
0.42	12	45	12	1個
0.43	12	45	12	1個
0.44	12	45	12	1個
0.45	12	45	12	1個
0.46	12	45	12	1個
0.47	12	45	12	1個
0.48	12	45	12	1個
0.49	12	45	12	1個
0.5	12	45	12	1個
0.51	12	45	12	1個
0.52	12	45	12	1個
0.53	12	45	12	1個
0.54	12	45	12	1個
0.55	12	45	12	1個
0.56	12	45	12	1個
0.57	12	45	12	1個
0.58	12	45	12	1個
0.59	12	45	12	1個
0.6	15	45	15	1個
0.61	15	45	15	1個
0.62	15	45	15	1個

通常単価(税別) (税込単価)	通常出荷日

13,589円 ( 14,948円 )	5日目
10,244円 ( 11,268円 )	1日目
8,965円 ( 9,862円 )	在庫品1日目当日出荷可能
8,026円 ( 8,829円 )	5日目
7,942円 ( 8,736円 )	1日目
6,887円 ( 7,576円 )	1日目
6,534円 ( 7,187円 )	3日目
4,982円 ( 5,480円 )	1日目
4,616円 ( 5,078円 )	1日目
4,616円 ( 5,078円 )	1日目
4,616円 ( 5,078円 )	1日目
4,616円 ( 5,078円 )	1日目
4,616円 ( 5,078円 )	1日目
4,616円 ( 5,078円 )	1日目
4,616円 ( 5,078円 )	5日目
4,258円 ( 4,684円 )	5日目
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	5日目
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	5日目
4,258円 ( 4,684円 )	在庫品1日目当日出荷可能
4,258円 ( 4,684円 )	1日目
4,258円 ( 4,684円 )	5日目
3,892円 ( 4,281円 )	5日目
3,892円 ( 4,281円 )	在庫品1日目当日出荷可能
3,892円 ( 4,281円 )	3日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	5日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	3日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	5日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	3日目
3,892円 ( 4,281円 )	在庫品1日目当日出荷可能
3,892円 ( 4,281円 )	5日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	在庫品1日目当日出荷可能
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	在庫品1日目当日出荷可能
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	5日目
3,892円 ( 4,281円 )	1日目
3,892円 ( 4,281円 )	1日目

基本情報

基本情報

小径深穴加工用ドリル。
【特長】
・最小径φ0.03（直径0.03mm）。
・一般鋼材から非鉄、樹脂まで幅広い適用が可能。

カタログ

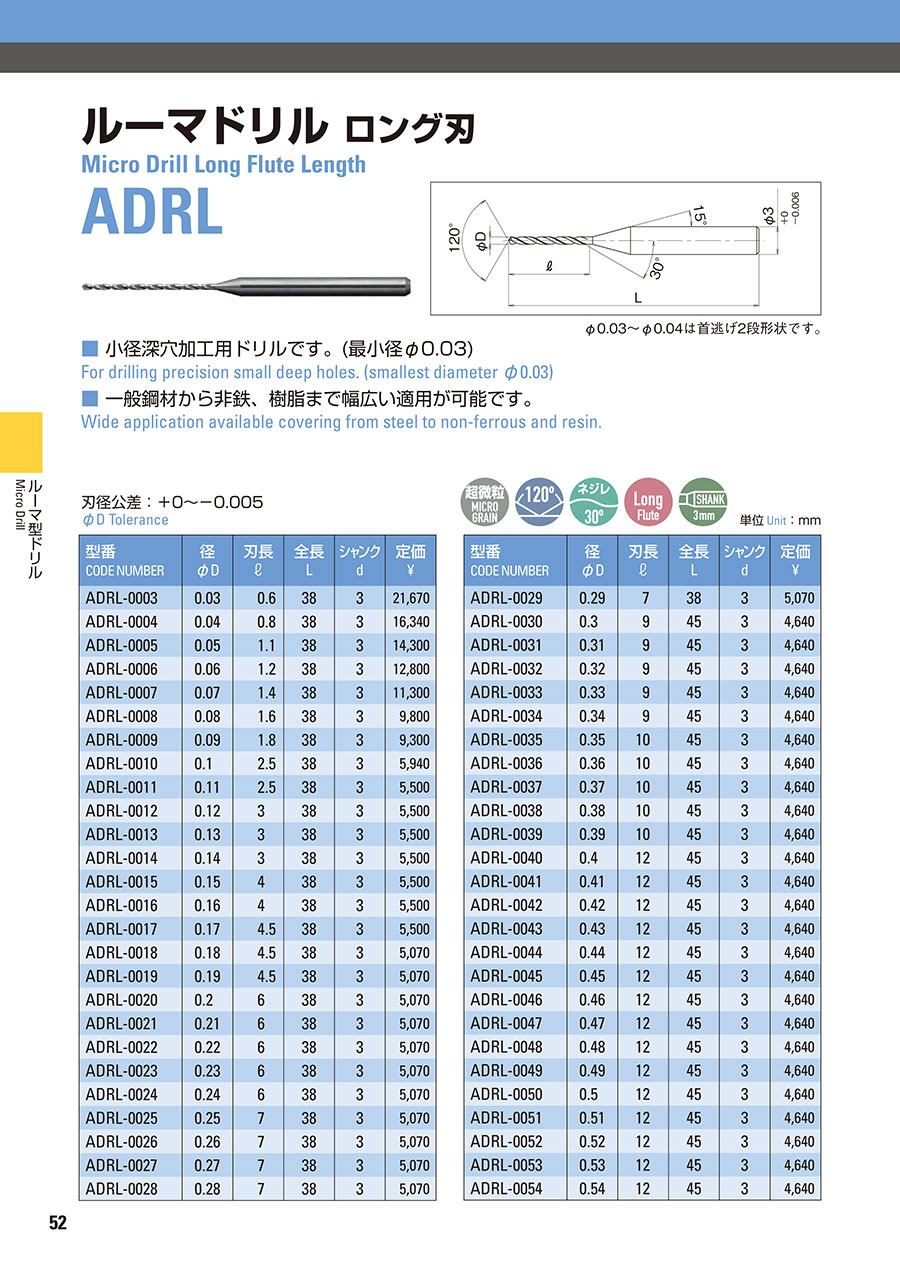

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ルーマドリルロング刃のレビュー

4平均満足度：4.04件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

樹脂の穴加工に使用

満足度：4.02019/11/13

ＮＣ工作機械にこのルーマドリルロング刃ADRL-0200、ADRL-0205をセットし、樹脂に2mmと2.5mmの穴加...もっと読む

0人が参考にしています。

樹脂材に

満足度：4.02019/10/01

樹脂の穴開け様に購入。小径で長さを満たすのを探して見つけたドリルでした。加工上は、問題ないですね。

0人が参考にしています。

成形金型の穴加工

満足度：4.02019/08/30

　以前はミスミ製の超硬ドリル（小径）を使用していましたが、刃長が短く、途中までしか出来ないため、残り部をボール盤にて貫通...もっと読む

0人が参考にしています。

樹脂の穴開け

満足度：4.02019/07/01

試験的に樹脂へ小径穴を開ける為、購入させて頂きました φ0.1未満のドリルが、短納期で購入出来たことにより、試験日程を...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ルーマドリルロング刃	ルーマドリルセミロング刃	ルーマドリルショート刃	ルーマドリル標準刃長	DLCルーマドリルロング刃 ADRL-DLC	DLCルーマドリル標準刃長 ADR-DLC
メーカー	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）
通常価格	3,892円-	3,287円 -	2,995円 -	2,995円 -	4,620円 -	4,031円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	1日目
シャンク径・MT No	3	3	3	3	3	3
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	ノンコート	ノンコート	ノンコート	ノンコート	非鉄用（DLC）	非鉄用（DLC）
