サイトウ製作所（ATOM・アトム）

マックスアルアルミ用ドリル（ストレートシャンク）ACDシリーズ

Name: マックスアル アルミ用ドリル（ストレートシャンク）ACDシリーズ
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993956
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 2,480円～41,304円

税込単価: 2,728円～45,434円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

アルミ用に特殊設計された先端形状、溝形状により切粉がスムーズに排出されるアルミ用ドリルです。【特長】・...

詳細を確認

55.0

よく一緒に見られています

サイトウ製作所（ATOM・アトム）

標準ソリッドドリル（ストレートシャンク）ADSシリーズ

通常価格(税別)： 2,110円 (税込価格：2,321円)

通常出荷日：在庫品1日目

よく一緒に見られています

サイトウ製作所（ATOM・アトム）

ソリッドロングドリル（ストレートシャンク）ADLシリーズ

通常価格(税別)： 2,874円 (税込価格：3,161円)

通常出荷日：在庫品1日目

未確定：候補が95型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

マックスアルアルミ用ドリルストレートシャンクACD特長

寸法

寸法図

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ACD-0100	1	15	40
ACD-0110	1.1	15	40
ACD-0120	1.2	15	40
ACD-0130	1.3	16	40
ACD-0140	1.4	16	40
ACD-0150	1.5	16	40
ACD-0160	1.6	18	40
ACD-0170	1.7	18	40
ACD-0180	1.8	18	40
ACD-0190	1.9	18	40
ACD-0200	2	18	40
ACD-0210	2.1	20	40
ACD-0220	2.2	20	40
ACD-0230	2.3	20	40
ACD-0240	2.4	20	40
ACD-0250	2.5	20	40
ACD-0260	2.6	20	45
ACD-0270	2.7	20	45
ACD-0280	2.8	20	45
ACD-0290	2.9	20	45
ACD-0300	3	20	45
ACD-0310	3.1	25	50
ACD-0320	3.2	25	50
ACD-0330	3.3	25	50
ACD-0340	3.4	25	50
ACD-0350	3.5	25	50

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ACD-0360	3.6	27	55
ACD-0370	3.7	27	55
ACD-0380	3.8	27	55
ACD-0390	3.9	27	55
ACD-0400	4	27	55
ACD-0410	4.1	30	60
ACD-0420	4.2	30	60
ACD-0430	4.3	30	60
ACD-0440	4.4	30	60
ACD-0450	4.5	30	60
ACD-0460	4.6	30	60
ACD-0470	4.7	30	60
ACD-0480	4.8	30	60
ACD-0490	4.9	30	60
ACD-0500	5	30	60
ACD-0510	5.1	40	65
ACD-0520	5.2	40	65
ACD-0530	5.3	40	65
ACD-0540	5.4	40	65
ACD-0550	5.5	40	65
ACD-0560	5.6	40	65
ACD-0570	5.7	40	65
ACD-0580	5.8	40	65
ACD-0590	5.9	40	65
ACD-0600	6	40	65
ACD-0610	6.1	40	65

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬ドリル切削条件

被削材 Work Materials	アルミ合金 Aluminium Alloy
ドリル径 Drill Dia. (mm)	周速 Cutting Speed (m/min.)	送り量 Feed (mm/rev)
φ1.0～1.9	60～80	0.05～0.1
φ2.0～2.9	60～80	0.1～0.2
φ3.0～3.9	60～100	0.1～0.2
φ4.0～4.9	60～100	0.15～0.2
φ5.0～5.9	60～100	0.15～0.2
φ6.0～6.9	80～100	0.2～0.35
φ7.0～9.9	80～100	0.3～0.45
φ10.0～12.0	80～100	0.4～0.65

1.切削条件は当初上記条件表の低い値より選定し、徐々に高い値に最適条件でご使用下さい。
2.工具の突き出し長さはできるだけ短くしてご使用下さい。
3.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

有効加工深さ

(mm)

最小発注数量

1	15	40	1	15	1個
1.1	15	40	1.1	15	1個
1.2	15	40	1.2	15	1個
1.3	16	40	1.3	16	1個
1.4	16	40	1.4	16	1個
1.5	16	40	1.5	16	1個
1.6	18	40	1.6	18	1個
1.7	18	40	1.7	18	1個
1.8	18	40	1.8	18	1個
1.9	18	40	1.9	18	1個
2	18	40	2	18	1個
2.1	20	40	2.1	20	1個
2.2	20	40	2.2	20	1個
2.3	20	40	2.3	20	1個
2.4	20	40	2.4	20	1個
2.5	20	40	2.5	20	1個
2.6	20	45	2.6	20	1個
2.7	20	45	2.7	20	1個
2.8	20	45	2.8	20	1個
2.9	20	45	2.9	20	1個
3	20	45	3	20	1個
3.1	25	50	3.1	25	1個
3.2	25	50	3.2	25	1個
3.3	25	50	3.3	25	1個
3.4	25	50	3.4	25	1個
3.5	25	50	3.5	25	1個
3.6	27	55	3.6	27	1個
3.7	27	55	3.7	27	1個
3.8	27	55	3.8	27	1個
3.9	27	55	3.9	27	1個
4	27	55	4	27	1個
4.1	30	60	4.1	30	1個
4.2	30	60	4.2	30	1個
4.3	30	60	4.3	30	1個
4.4	30	60	4.4	30	1個
4.5	30	60	4.5	30	1個
4.6	30	60	4.6	30	1個
4.7	30	60	4.7	30	1個
4.8	30	60	4.8	30	1個
4.9	30	60	4.9	30	1個
5	30	60	5	30	1個
5.1	40	65	5.1	40	1個
5.2	40	65	5.2	40	1個
5.3	40	65	5.3	40	1個
5.4	40	65	5.4	40	1個
5.5	40	65	5.5	40	1個
5.6	40	65	5.6	40	1個
5.7	40	65	5.7	40	1個
5.8	40	65	5.8	40	1個
5.9	40	65	5.9	40	1個
6	40	65	6	40	1個
6.1	40	65	6.1	40	1個
6.2	40	65	6.2	40	1個
6.3	40	65	6.3	40	1個
6.4	40	65	6.4	40	1個
6.5	40	65	6.5	40	1個
6.6	40	65	6.6	40	1個
6.7	40	65	6.7	40	1個
6.8	40	65	6.8	40	1個
6.9	40	65	6.9	40	1個

通常単価(税別) (税込単価)	通常出荷日

3,821円 ( 4,203円 )	3日目
2,480円 ( 2,728円 )	3日目
2,480円 ( 2,728円 )	3日目
2,480円 ( 2,728円 )	3日目
2,480円 ( 2,728円 )	3日目
3,821円 ( 4,203円 )	3日目
4,185円 ( 4,604円 )	3日目
4,185円 ( 4,604円 )	3日目
2,719円 ( 2,991円 )	3日目
4,185円 ( 4,604円 )	3日目
2,719円 ( 2,991円 )	3日目
2,780円 ( 3,058円 )	3日目
4,289円 ( 4,718円 )	3日目
2,780円 ( 3,058円 )	3日目
4,289円 ( 4,718円 )	3日目
4,289円 ( 4,718円 )	3日目
3,072円 ( 3,379円 )	3日目
4,742円 ( 5,216円 )	5日目
4,742円 ( 5,216円 )	在庫品1日目当日出荷可能
4,742円 ( 5,216円 )	3日目
4,742円 ( 5,216円 )	5日目
5,663円 ( 6,229円 )	3日目
5,663円 ( 6,229円 )	在庫品1日目当日出荷可能
5,663円 ( 6,229円 )	5日目
3,677円 ( 4,045円 )	3日目
5,663円 ( 6,229円 )	3日目
7,293円 ( 8,022円 )	3日目
7,271円 ( 7,998円 )	3日目
7,271円 ( 7,998円 )	3日目
7,271円 ( 7,998円 )	3日目
4,722円 ( 5,194円 )	3日目
5,186円 ( 5,705円 )	3日目
5,186円 ( 5,705円 )	3日目
7,994円 ( 8,793円 )	3日目
5,186円 ( 5,705円 )	3日目
7,994円 ( 8,793円 )	3日目
9,069円 ( 9,976円 )	3日目
9,069円 ( 9,976円 )	5日目
9,069円 ( 9,976円 )	3日目
5,889円 ( 6,478円 )	3日目
5,889円 ( 6,478円 )	3日目
10,604円 ( 11,664円 )	3日目
6,882円 ( 7,570円 )	3日目
10,604円 ( 11,664円 )	在庫品1日目当日出荷可能
6,882円 ( 7,570円 )	3日目
6,882円 ( 7,570円 )	3日目
11,833円 ( 13,016円 )	3日目
7,680円 ( 8,448円 )	3日目
7,680円 ( 8,448円 )	3日目
7,680円 ( 8,448円 )	3日目
11,833円 ( 13,016円 )	3日目
11,843円 ( 13,027円 )	3日目
11,843円 ( 13,027円 )	3日目
11,843円 ( 13,027円 )	3日目
11,843円 ( 13,027円 )	3日目
11,870円 ( 13,057円 )	3日目
11,870円 ( 13,057円 )	3日目
11,870円 ( 13,057円 )	3日目
11,870円 ( 13,057円 )	3日目
11,870円 ( 13,057円 )	3日目

基本情報

基本情報

アルミ用に特殊設計された先端形状、溝形状により切粉がスムーズに排出されるアルミ用ドリルです。
【特長】
・先端シンニング付きのためワークへの食い付きが良く穴曲りも抑制されます。

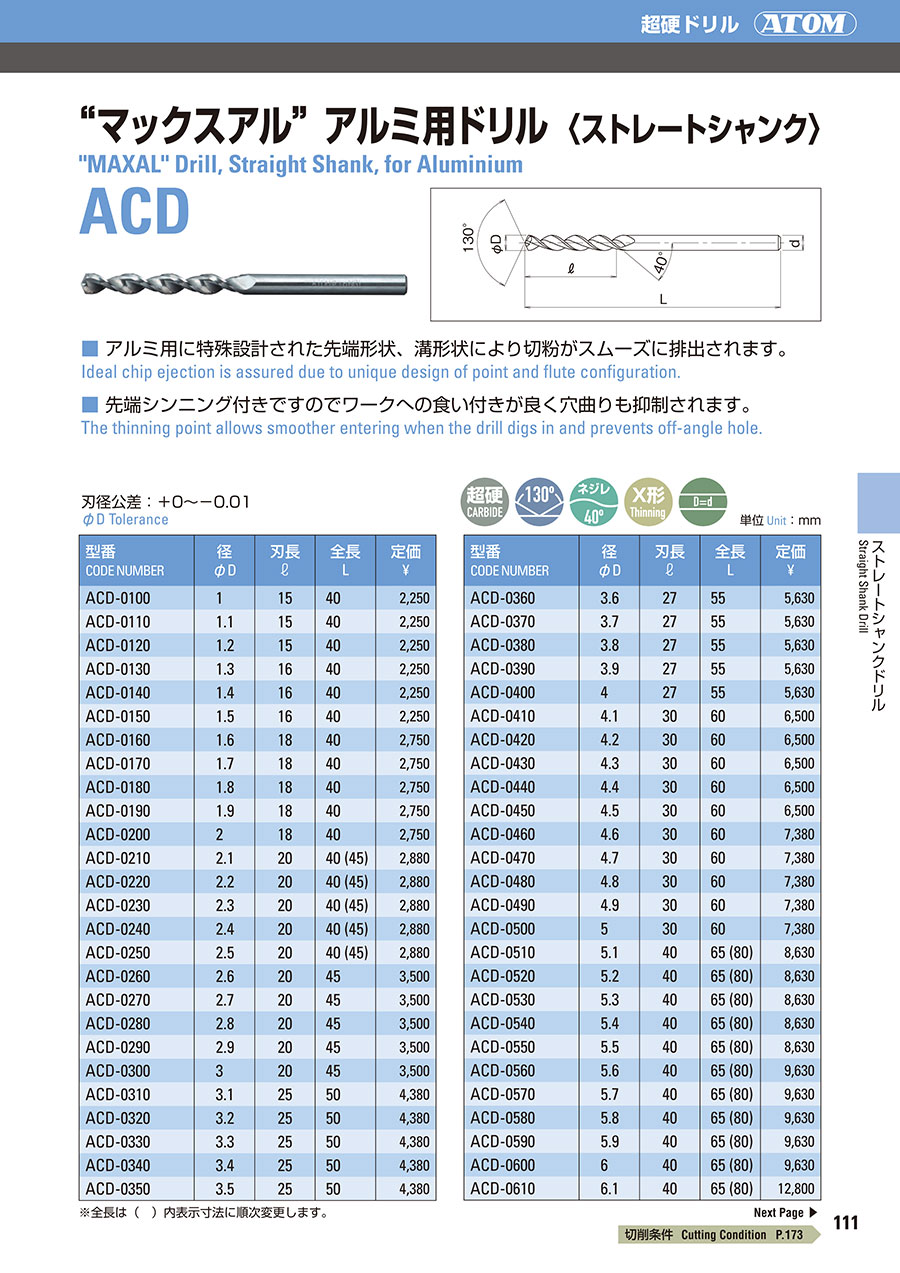

カタログ

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マックスアルアルミ用ドリル（ストレートシャンク）ACDシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

深穴加工

満足度：5.02018/12/02

下穴なしで一発で加工できます。見るからに切れそうサイズを揃えていこうと思っています。

0人が参考にしています。

1件全て見る
