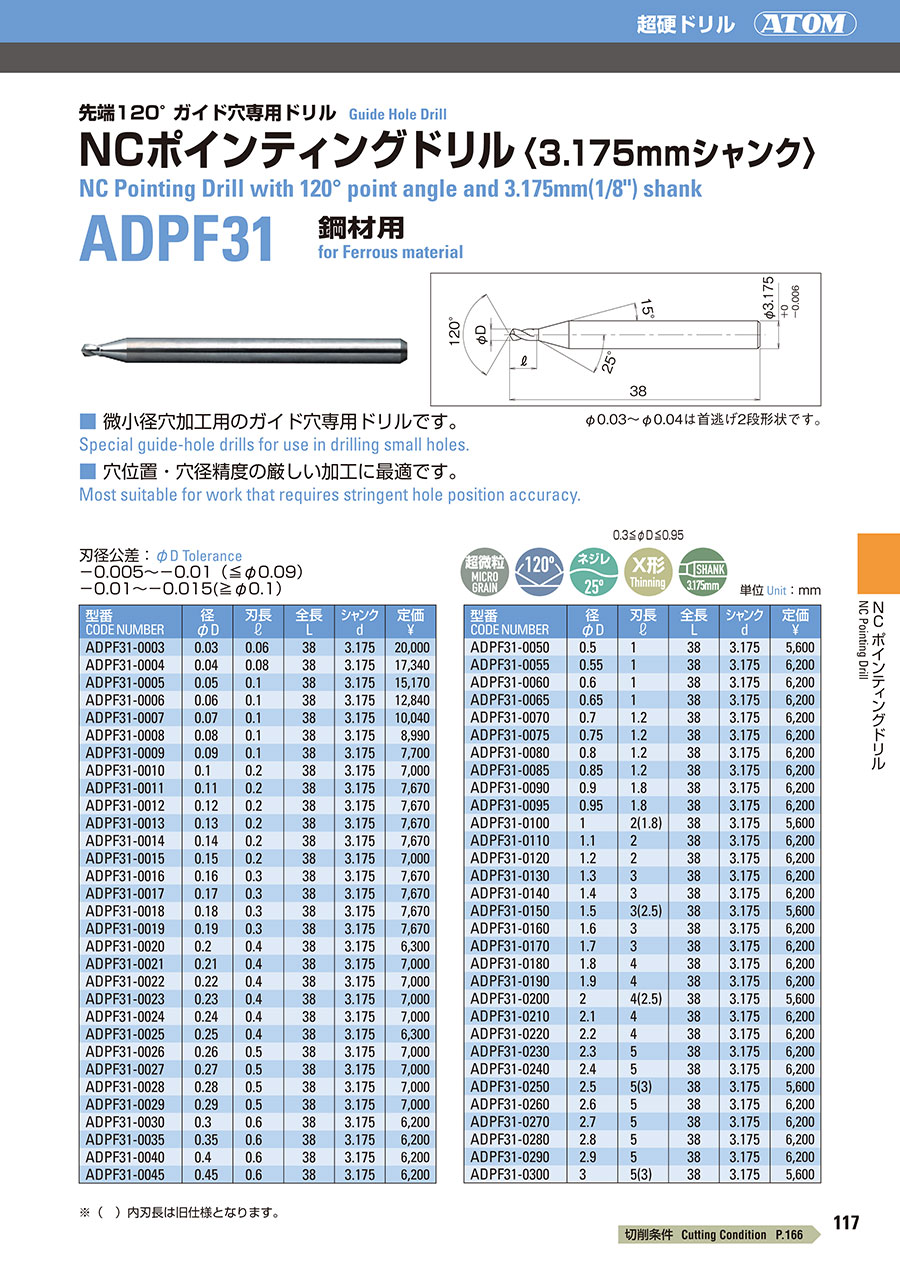

NCポインティングドリル ADPF31

NCポインティングドリル（3.175mmシャンク） 鋼材用 （先端角 120度） ADPF31

寸法図（φ0.03〜0.04（直径0.03〜0.04mm）は首逃げ2段形状）

ガイド穴専用ドリル 超硬 NCポインティングドリル

120度タイプ 位置決め専用

ガイド穴の底辺が広いと正確な穴位置が得られない。

特徴

• 小径、微小径穴加工用に設計されたガイド（センター）穴専用ドリル。
• φ0.3～0.95（直径0.3～0.95mm）はシンニングを施し、小径で高い位置精度のガイド穴が得られる。
• φ1（直径1mm）以上はシンニング無しで先端チゼル幅を小さく設計。高い位置精度を確保しながら、中心付近まで先端角を有効に使用可能。
• 共にガイド穴底辺の幅は二次工程ドリル芯厚より狭く保たれる。

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
