サイトウ製作所（ATOM・アトム）

ハイスペックルーマドリル

Name: ハイスペックルーマドリル
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993811
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,922円～12,962円

税込単価: 4,314円～14,258円

ドリル径0.01mmとびサイズの中間サイズを標準化した、ハイスペックルーマドリ...

詳細情報を確認する

シャンク径・MT No
3
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
先端角 (°)
120
直径公差 (mm)
-0.003～0
工具材質（詳細）
超微粒子合金
コーティング・表面処理（詳細）
ノンコート
被削材（詳細）
一般鋼/樹脂/調質鋼/アルミ/ステンレス鋼
ねじれ角 (°)
30
コーティング有無
無
振れ精度 (mm)
0.002以内
リップハイト差 (mm)
0.002以下
シャンクタイプ詳細
ルーマ型

未確定：候補が197型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

ハイスペックルーマドリルADR-SPの特長

寸法

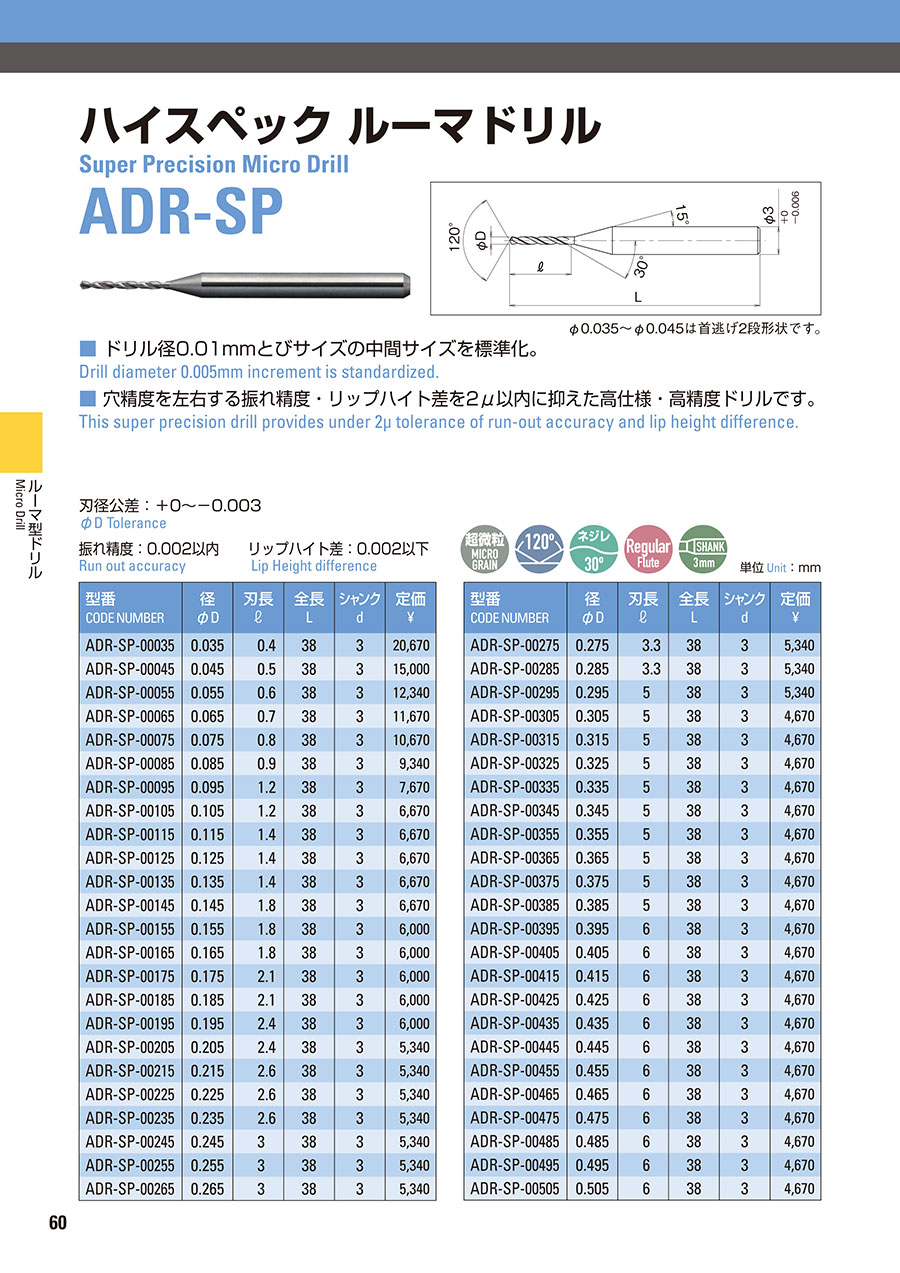

寸法図

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ADR-SP-00035	0.035	0.4	38	3
ADR-SP-00045	0.045	0.5	38	3
ADR-SP-00055	0.055	0.6	38	3
ADR-SP-00065	0.065	0.7	38	3
ADR-SP-00075	0.075	0.8	38	3
ADR-SP-00085	0.085	0.9	38	3
ADR-SP-00095	0.095	1.2	38	3
ADR-SP-00105	0.105	1.2	38	3
ADR-SP-00115	0.115	1.4	38	3
ADR-SP-00125	0.125	1.4	38	3
ADR-SP-00135	0.135	1.4	38	3
ADR-SP-00145	0.145	1.8	38	3
ADR-SP-00155	0.155	1.8	38	3
ADR-SP-00165	0.165	1.8	38	3
ADR-SP-00175	0.175	2.1	38	3
ADR-SP-00185	0.185	2.1	38	3
ADR-SP-00195	0.195	2.4	38	3
ADR-SP-00205	0.205	2.4	38	3
ADR-SP-00215	0.215	2.6	38	3
ADR-SP-00225	0.225	2.6	38	3
ADR-SP-00235	0.235	2.6	38	3
ADR-SP-00245	0.245	3	38	3
ADR-SP-00255	0.255	3	38	3
ADR-SP-00265	0.265	3	38	3

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ADR-SP-00275	0.275	3.3	38	3
ADR-SP-00285	0.285	3.3	38	3
ADR-SP-00295	0.295	5	38	3
ADR-SP-00305	0.305	5	38	3
ADR-SP-00315	0.315	5	38	3
ADR-SP-00325	0.325	5	38	3
ADR-SP-00335	0.335	5	38	3
ADR-SP-00345	0.345	5	38	3
ADR-SP-00355	0.355	5	38	3
ADR-SP-00365	0.365	5	38	3
ADR-SP-00375	0.375	5	38	3
ADR-SP-00385	0.385	5	38	3
ADR-SP-00395	0.395	6	38	3
ADR-SP-00405	0.405	6	38	3
ADR-SP-00415	0.415	6	38	3
ADR-SP-00425	0.425	6	38	3
ADR-SP-00435	0.435	6	38	3
ADR-SP-00445	0.445	6	38	3
ADR-SP-00455	0.455	6	38	3
ADR-SP-00465	0.465	6	38	3
ADR-SP-00475	0.475	6	38	3
ADR-SP-00485	0.485	6	38	3
ADR-SP-00495	0.495	6	38	3
ADR-SP-00505	0.505	6	38	3

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬ドリル切削条件

被削材 Work Materials	炭素鋼・合金鋼・工具鋼 Steel						ステンレス Stainless Steel				非鉄金属 Non-Ferrous				樹脂 Resin
被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD (HRC30~38)		SUS304 オーステナイト系 SUS304/316 Austentic		マルテンサイト・フェライト系 SUS420/430 Martensitic & Ferritic		アルミ合金 Aluminium Alloy		銅合金 Copper Alloy		エンプラ Engeneering Plastic
条件
先端径	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.02～0.09	10,000→ 20,000	0.001～ 0.0015	10,000→ 20,000	0.001～ 0.0015	10,000→ 20,000	0.001	10,000→ 20,000	0.0005～ 0.001	10,000→ 20,000	0.001～ 0.0015	10,000→30,000	0.001～ 0.003	10,000→ 20,000	0.001～ 0.005	10,000→ 20,000	0.001～ 0.003
φ0.1～0.29	19,000～ 13,000	0.002～ 0.01	16,000～ 11,000	0.0014～ 0.007	13,000～ 8,800	0.001～ 0.004	10,000～ 5,000	0.0005～ 0.001	13,000～ 8,800	0.0005～ 0.001	22,200～ 16,500	0.005～ 0.02	16,000～ 11,000	0.002～ 0.008	20,000～ 15,000	0.005～ 0.01
φ0.3～0.49	13,000～ 12,000	0.01～ 0.02	11,000～ 9,700	0.007～ 0.01	8,800～ 6,500	0.003～ 0.005	5,000～ 4,500	0.001～ 0.005	8,800～ 6,500	0.001～ 0.005	16,500～ 13,000	0.02～ 0.04	11,000～ 11,500	0.008～ 0.015	15000	0.01～ 0.02
φ0.5～0.99	12,000～ 9,600	0.02～ 0.04	9,700～ 6,400	0.01～ 0.02	6,500～ 4,800	0.005～ 0.01	4,500～ 3,200	0.005～ 0.01	6,500～ 4,800	0.005～ 0.01	13,000～ 12,700	0.04～ 0.06	11,500～ 9,600	0.015～ 0.04	15,000～ 10,000	0.02～ 0.04
φ1～1.99	9,600～ 6,400	0.03～ 0.06	6,400～ 4,000	0.02～ 0.05	3,100～ 2,400	0.01～ 0.03	3,200～ 2,400	0.01～ 0.03	4,800～ 3,200	0.01～ 0.03	12,700～ 6,400	0.06～ 0.12	9,600～ 4,800	0.04～ 0.08	10,000～ 6,000	0.05～ 0.07
φ2.0～3.0	6,400～ 4,200	0.07～ 0.1	4,000～ 3,200	0.05～ 0.08	2,400～ 1,600	0.02～ 0.04	2,400～ 1,800	0.03～ 0.05	3,200～ 2,100	0.03～ 0.05	6,400～ 5,300	0.12～ 0.2	4,800～ 4,200	0.08～ 0.15	6,000～ 5,000	0.07～ 0.1

細穴、特にφ1.0（直径1.0mm）以下の穴あけ加工の場合には、ガイド穴（センター穴）を施した上で穴加工を行って下さい。ドリル食い付き時の破損・チッピングを防ぎます。
チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
ドリルφ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

有効加工深さ

(mm)

最小発注数量

0.035	0.4	38	0.4	1個
0.045	0.5	38	0.5	1個
0.055	0.6	38	0.6	1個
0.065	0.7	38	0.7	1個
0.075	0.8	38	0.8	1個
0.085	0.9	38	0.9	1個
0.095	1.2	38	1.2	1個
0.105	1.2	38	1.2	1個
0.115	1.4	38	1.4	1個
0.125	1.4	38	1.4	1個
0.135	1.4	38	1.4	1個
0.145	1.8	38	1.8	1個
0.155	1.8	38	1.8	1個
0.165	1.8	38	1.8	1個
0.175	2.1	38	2.1	1個
0.185	2.1	38	2.1	1個
0.195	2.4	38	2.4	1個
0.205	2.4	38	2.4	1個
0.215	2.6	38	2.6	1個
0.225	2.6	38	2.6	1個
0.235	2.6	38	2.6	1個
0.245	3	38	3	1個
0.255	3	38	3	1個
0.265	3	38	3	1個
0.275	3.3	38	3.3	1個
0.285	3.3	38	3.3	1個
0.295	5	38	5	1個
0.305	5	38	5	1個
0.315	5	38	5	1個
0.325	5	38	5	1個
0.335	5	38	5	1個
0.345	5	38	5	1個
0.355	5	38	5	1個
0.365	5	38	5	1個
0.375	5	38	5	1個
0.385	5	38	5	1個
0.395	6	38	6	1個
0.405	6	38	6	1個
0.415	6	38	6	1個
0.425	6	38	6	1個
0.435	6	38	6	1個
0.445	6	38	6	1個
0.455	6	38	6	1個
0.465	6	38	6	1個
0.475	6	38	6	1個
0.485	6	38	6	1個
0.495	6	38	6	1個
0.505	6	38	6	1個
0.515	6	38	6	1個
0.525	6	38	6	1個
0.535	6	38	6	1個
0.545	6	38	6	1個
0.555	6	38	6	1個
0.565	6	38	6	1個
0.575	6	38	6	1個
0.585	6	38	6	1個
0.595	7	38	7	1個
0.605	7	38	7	1個
0.615	7	38	7	1個
0.625	7	38	7	1個

通常単価(税別) (税込単価)	通常出荷日

12,962円 ( 14,258円 )	1日目
9,405円 ( 10,346円 )	3日目
7,736円 ( 8,510円 )	1日目
7,319円 ( 8,051円 )	1日目
7,502円 ( 8,252円 )	5日目
6,561円 ( 7,217円 )	1日目
5,392円 ( 5,931円 )	在庫品1日目当日出荷可能
5,324円 ( 5,856円 )	5日目
5,324円 ( 5,856円 )	1日目
5,324円 ( 5,856円 )	1日目
5,324円 ( 5,856円 )	5日目
5,324円 ( 5,856円 )	1日目
5,037円 ( 5,541円 )	1日目
5,037円 ( 5,541円 )	1日目
5,037円 ( 5,541円 )	1日目
5,037円 ( 5,541円 )	5日目
5,037円 ( 5,541円 )	1日目
4,479円 ( 4,927円 )	1日目
4,479円 ( 4,927円 )	1日目
4,479円 ( 4,927円 )	1日目
4,479円 ( 4,927円 )	3日目
4,479円 ( 4,927円 )	1日目
4,479円 ( 4,927円 )	3日目
4,479円 ( 4,927円 )	1日目
4,479円 ( 4,927円 )	1日目
4,479円 ( 4,927円 )	3日目
4,479円 ( 4,927円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	在庫品1日目当日出荷可能
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	5日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	5日目
3,922円 ( 4,314円 )	在庫品1日目当日出荷可能
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	5日目
3,922円 ( 4,314円 )	1日目
3,922円 ( 4,314円 )	5日目
3,922円 ( 4,314円 )	5日目
3,922円 ( 4,314円 )	1日目

基本情報

基本情報

ドリル径0.01mmとびサイズの中間サイズを標準化した、ハイスペックルーマドリル。
【特長】
・穴精度を左右する振れ精度・リップハイト差を2ミクロン以内に抑えた高仕様・高精度ドリル。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
