サイトウ製作所（ATOM・アトム）

テーパーエンドミル 2枚刃

Name: テーパーエンドミル 2枚刃
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993798
Rating: 3 (1 reviews)

カタログ |

数量スライド割引

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 6,398円～21,689円

税込単価: 7,038円～23,858円

テーパーエンドミル ATES-2。【特長】・最大テーパー角15度まで標準化...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂
標準/追加工区分
メーカー標準品
刃数 (枚)
2
ねじれ角詳細
30

未確定：候補が330型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

テーパーエンドミル ATES-2の特長

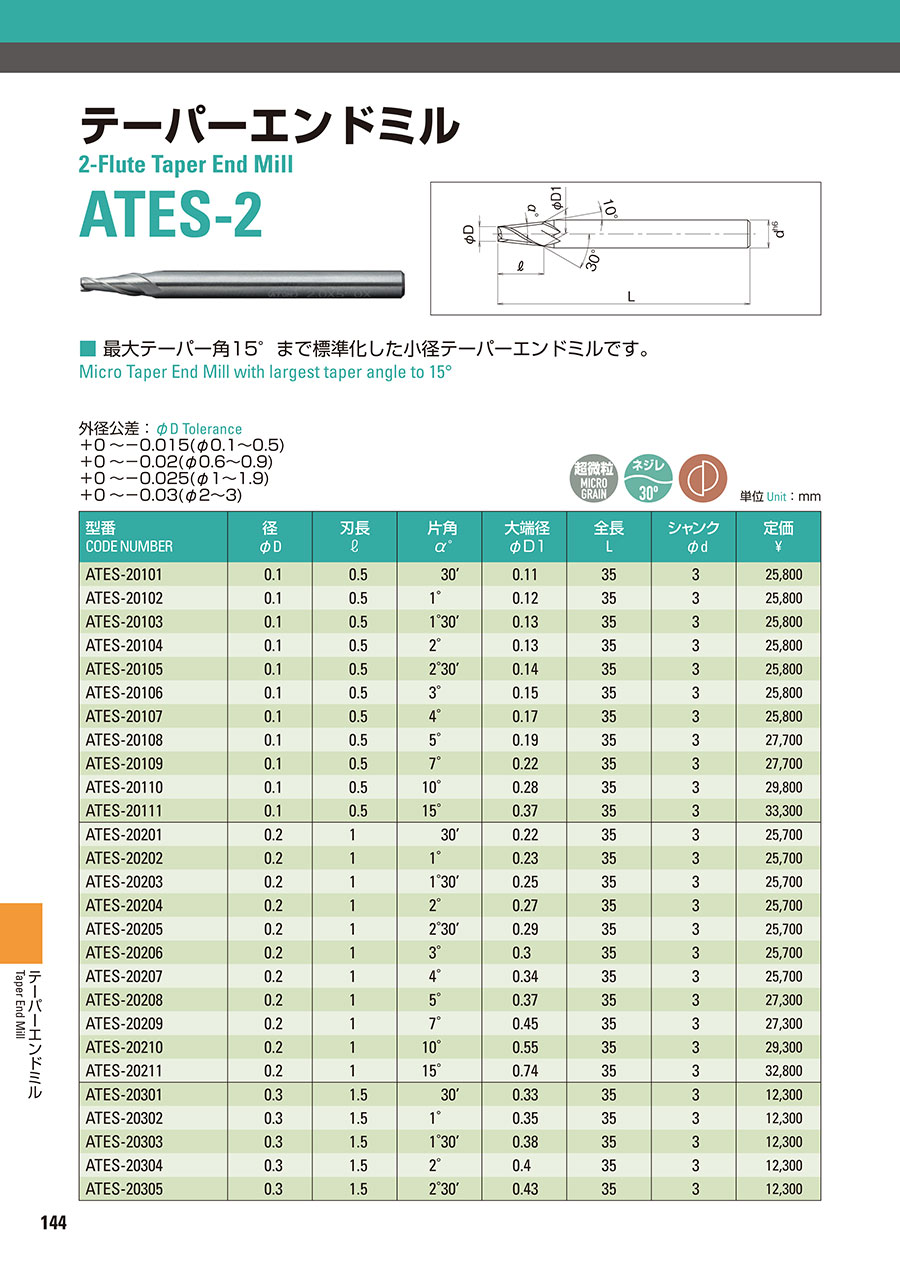

寸法図

型番 CODE NUMBER	径 φD	刃長 l	片角 α˚	大端径 φ	全長 L	シャンク φd
ATES-20101	0.1	0.5	30´	0.11	35	3
ATES-20102	0.1	0.5	1˚	0.12	35	3
ATES-20103	0.1	0.5	1˚30´	0.13	35	3
ATES-20104	0.1	0.5	2˚	0.13	35	3
ATES-20105	0.1	0.5	2˚30´	0.14	35	3
ATES-20106	0.1	0.5	3˚	0.15	35	3
ATES-20107	0.1	0.5	4˚	0.17	35	3
ATES-20108	0.1	0.5	5˚	0.19	35	3
ATES-20109	0.1	0.5	7˚	0.22	35	3
ATES-20110	0.1	0.5	10˚	0.28	35	3
ATES-20111	0.1	0.5	15˚	0.37	35	3
ATES-20201	0.2	1	30´	0.22	35	3
ATES-20202	0.2	1	1˚	0.23	35	3
ATES-20203	0.2	1	1˚30´	0.25	35	3
ATES-20204	0.2	1	2˚	0.27	35	3
ATES-20205	0.2	1	2˚30´	0.29	35	3
ATES-20206	0.2	1	3˚	0.3	35	3
ATES-20207	0.2	1	4˚	0.34	35	3
ATES-20208	0.2	1	5˚	0.37	35	3
ATES-20209	0.2	1	7˚	0.45	35	3
ATES-20210	0.2	1	10˚	0.55	35	3
ATES-20211	0.2	1	15˚	0.74	35	3
ATES-20301	0.3	1.5	30´	0.33	35	3
ATES-20302	0.3	1.5	1˚	0.35	35	3
ATES-20303	0.3	1.5	1˚30´	0.38	35	3
ATES-20304	0.3	1.5	2˚	0.4	35	3
ATES-20305	0.3	1.5	2˚30´	0.43	35	3
ATES-20306	0.3	1.5	3˚	0.46	35	3
ATES-20307	0.3	1.5	4˚	0.51	35	3
ATES-20308	0.3	1.5	5˚	0.56	35	3
ATES-20309	0.3	1.5	7˚	0.67	35	3
ATES-20310	0.3	1.5	10˚	0.83	35	3
ATES-20311	0.3	1.5	15˚	1.1	35	3

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬エンドミル切削条件

ATES テーパーエンドミル/ATBES テーパーボール（2枚刃）

被削材 Work Materials	炭素鋼 SS材 S50C Carbon Stee			合金鋼 SCM SK材 Alloy Steel			調質鋼 NAK Prehardened Steel
刃径 Diameter	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)
0.1	20,000	30	20～30	15,000	20	15～20	15,000	15	10～20
0.2	20,000	50	30	15,000	40	20	15,000	30	20
0.3	18,000	70	40	13,000	50	30	13,000	40	20
0.4～0.5	15,000	80	50	11,300	55	40	10,000	45	30
0.8	13,000	100	60	10,000	70	45	8,500	50	30
1	12,700	130	75	9,600	90	50	8,000	70	45
1.5	8,500	130	75	6,400	90	50	5,300	70	45
2	6,400	150	90	4,800	100	60	4,000	80	55
2.5	5,100	150	90	3,800	100	60	3,200	80	55
3	4,200	160	100	3,200	110	70	2,700	90	60

被削材 Work Materials	アルミ合金 Aluminium Alloy			銅合金 Cupper Alloy
刃径 Diameter	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)
0.1	25,000	100	60	20,000	70	40
0.2	25,000	100	60	20,000	70	40
0.3	22,000	150	60	18,000	100	40
0.4～0.5	20,000	150	90	18,000	100	60
0.8	18,000	200	90	15,000	150	60
1	17,500	250	150	14,300	190	100
1.5	11,700	250	150	9,600	190	100
2	8,800	300	180	7,200	230	130
2.5	7,000	300	180	5,700	230	130
3	5,800	330	210	4,800	250	150

ATES/ATBES 切り込み量

側面加工

溝加工

注意

1.機械、チャックは剛性のある精度の高いものをご使用下さい。
2.チャッキング時のエンドミルの振れ精度は0.01mm以下に抑えて下さい。
3.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

...

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

最小発注数量

0.1	0.5	0.5	0.11	3	35	-0.015～0	1個
0.1	0.5	1	0.12	3	35	-0.015～0	1個
0.1	0.5	1.5	0.13	3	35	-0.015～0	1個
0.1	0.5	2	0.13	3	35	-0.015～0	1個
0.1	0.5	2.5	0.14	3	35	-0.015～0	1個
0.1	0.5	3	0.15	3	35	-0.015～0	1個
0.1	0.5	4	0.17	3	35	-0.015～0	1個
0.1	0.5	5	0.19	3	35	-0.015～0	1個
0.1	0.5	7	0.22	3	35	-0.015～0	1個
0.1	0.5	10	0.28	3	35	-0.015～0	1個
0.1	0.5	15	0.37	3	35	-0.015～0	1個
0.2	1	0.5	0.22	3	35	-0.015～0	1個
0.2	1	1	0.23	3	35	-0.015～0	1個
0.2	1	1.5	0.25	3	35	-0.015～0	1個
0.2	1	2	0.27	3	35	-0.015～0	1個
0.2	1	2.5	0.29	3	35	-0.015～0	1個
0.2	1	3	0.3	3	35	-0.015～0	1個
0.2	1	4	0.34	3	35	-0.015～0	1個
0.2	1	5	0.37	3	35	-0.015～0	1個
0.2	1	7	0.45	3	35	-0.015～0	1個
0.2	1	10	0.55	3	35	-0.015～0	1個
0.2	1	15	0.74	3	35	-0.015～0	1個
0.3	1.5	0.5	0.33	3	35	-0.015～0	1個
0.3	1.5	1	0.35	3	35	-0.015～0	1個
0.3	1.5	1.5	0.38	3	35	-0.015～0	1個
0.3	1.5	2	0.4	3	35	-0.015～0	1個
0.3	1.5	2.5	0.43	3	35	-0.015～0	1個
0.3	1.5	3	0.46	3	35	-0.015～0	1個
0.3	1.5	4	0.51	3	35	-0.015～0	1個
0.3	1.5	5	0.56	3	35	-0.015～0	1個
0.3	1.5	7	0.67	3	35	-0.015～0	1個
0.3	1.5	10	0.83	3	35	-0.015～0	1個
0.3	1.5	15	1.1	3	35	-0.015～0	1個
0.4	2	0.5	0.43	3	35	-0.015～0	1個
0.4	2	1	0.47	3	35	-0.015～0	1個
0.4	2	1.5	0.5	3	35	-0.015～0	1個
0.4	2	2	0.54	3	35	-0.015～0	1個
0.4	2	2.5	0.57	3	35	-0.015～0	1個
0.4	2	3	0.61	3	35	-0.015～0	1個
0.4	2	4	0.68	3	35	-0.015～0	1個
0.4	2	5	0.75	3	35	-0.015～0	1個
0.4	2	7	0.89	3	35	-0.015～0	1個
0.4	2	10	1.11	3	35	-0.015～0	1個
0.4	2	15	1.47	3	35	-0.015～0	1個
0.5	2	0.5	0.53	3	35	-0.015～0	1個
0.5	2	1	0.57	3	35	-0.015～0	1個
0.5	2	1.5	0.6	3	35	-0.015～0	1個
0.5	2	2	0.64	3	35	-0.015～0	1個
0.5	2	2.5	0.67	3	35	-0.015～0	1個
0.5	2	3	0.71	3	35	-0.015～0	1個
0.5	2	4	0.78	3	35	-0.015～0	1個
0.5	2	5	0.85	3	35	-0.015～0	1個
0.5	2	7	0.99	3	35	-0.015～0	1個
0.5	2	10	1.21	3	35	-0.015～0	1個
0.5	2	15	1.57	3	35	-0.015～0	1個
0.6	3	0.5	0.65	3	35	-0.02～0	1個
0.6	3	1	0.7	3	35	-0.02～0	1個
0.6	3	1.5	0.76	3	35	-0.02～0	1個
0.6	3	2	0.81	3	35	-0.02～0	1個
0.6	3	2.5	0.86	3	35	-0.02～0	1個

通常単価(税別) (税込単価)	通常出荷日

16,804円 ( 18,484円 )	1日目
16,804円 ( 18,484円 )	1日目
16,804円 ( 18,484円 )	1日目
16,804円 ( 18,484円 )	1日目
16,804円 ( 18,484円 )	1日目
16,804円 ( 18,484円 )	1日目
16,804円 ( 18,484円 )	1日目
18,041円 ( 19,845円 )	1日目
18,041円 ( 19,845円 )	1日目
19,410円 ( 21,351円 )	5日目
21,689円 ( 23,858円 )	1日目
16,739円 ( 18,413円 )	1日目
16,739円 ( 18,413円 )	1日目
16,739円 ( 18,413円 )	1日目
16,739円 ( 18,413円 )	1日目
16,739円 ( 18,413円 )	1日目
16,739円 ( 18,413円 )	1日目
16,739円 ( 18,413円 )	1日目
17,780円 ( 19,558円 )	1日目
17,780円 ( 19,558円 )	1日目
19,084円 ( 20,992円 )	1日目
21,364円 ( 23,500円 )	1日目
8,011円 ( 8,812円 )	1日目
8,011円 ( 8,812円 )	1日目
8,011円 ( 8,812円 )	1日目
8,011円 ( 8,812円 )	1日目
8,011円 ( 8,812円 )	1日目
8,011円 ( 8,812円 )	1日目
8,011円 ( 8,812円 )	1日目
12,246円 ( 13,471円 )	1日目
12,246円 ( 13,471円 )	1日目
14,524円 ( 15,976円 )	1日目
17,390円 ( 19,129円 )	1日目
7,296円 ( 8,026円 )	1日目
7,296円 ( 8,026円 )	1日目
7,296円 ( 8,026円 )	1日目
7,296円 ( 8,026円 )	1日目
7,296円 ( 8,026円 )	1日目
7,296円 ( 8,026円 )	1日目
7,296円 ( 8,026円 )	1日目
11,593円 ( 12,752円 )	1日目
11,593円 ( 12,752円 )	1日目
14,134円 ( 15,547円 )	1日目
16,804円 ( 18,484円 )	1日目
7,360円 ( 8,096円 )	1日目
7,360円 ( 8,096円 )	1日目
7,360円 ( 8,096円 )	1日目
7,360円 ( 8,096円 )	1日目
7,360円 ( 8,096円 )	1日目
7,360円 ( 8,096円 )	1日目
7,360円 ( 8,096円 )	1日目
11,398円 ( 12,538円 )	1日目
11,398円 ( 12,538円 )	1日目
14,134円 ( 15,547円 )	1日目
16,804円 ( 18,484円 )	1日目
7,490円 ( 8,239円 )	1日目
7,490円 ( 8,239円 )	1日目
7,490円 ( 8,239円 )	1日目
7,490円 ( 8,239円 )	1日目
7,490円 ( 8,239円 )	1日目

...

基本情報

基本情報

テーパーエンドミル ATES-2。
【特長】
・最大テーパー角15度まで標準化した小径テーパーエンドミル。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
