サイトウ製作所（ATOM・アトム）

ソリッドセミロングドリル

Name: ソリッドセミロングドリル
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993787
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 2,390円～32,769円

税込単価: 2,629円～36,046円

鋼材・非鉄、樹脂にいたるまで幅広い対応が可能な高品位汎用ドリル。【特長】・...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
ストレートシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
直径公差 (mm)
-0.01～0
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
ノンコート
被削材（詳細）
一般鋼/樹脂/調質鋼/アルミ/ステンレス鋼
ねじれ角 (°)
30
コーティング有無
無
シャンクタイプ詳細
ストレートシャンク

未確定：候補が159型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

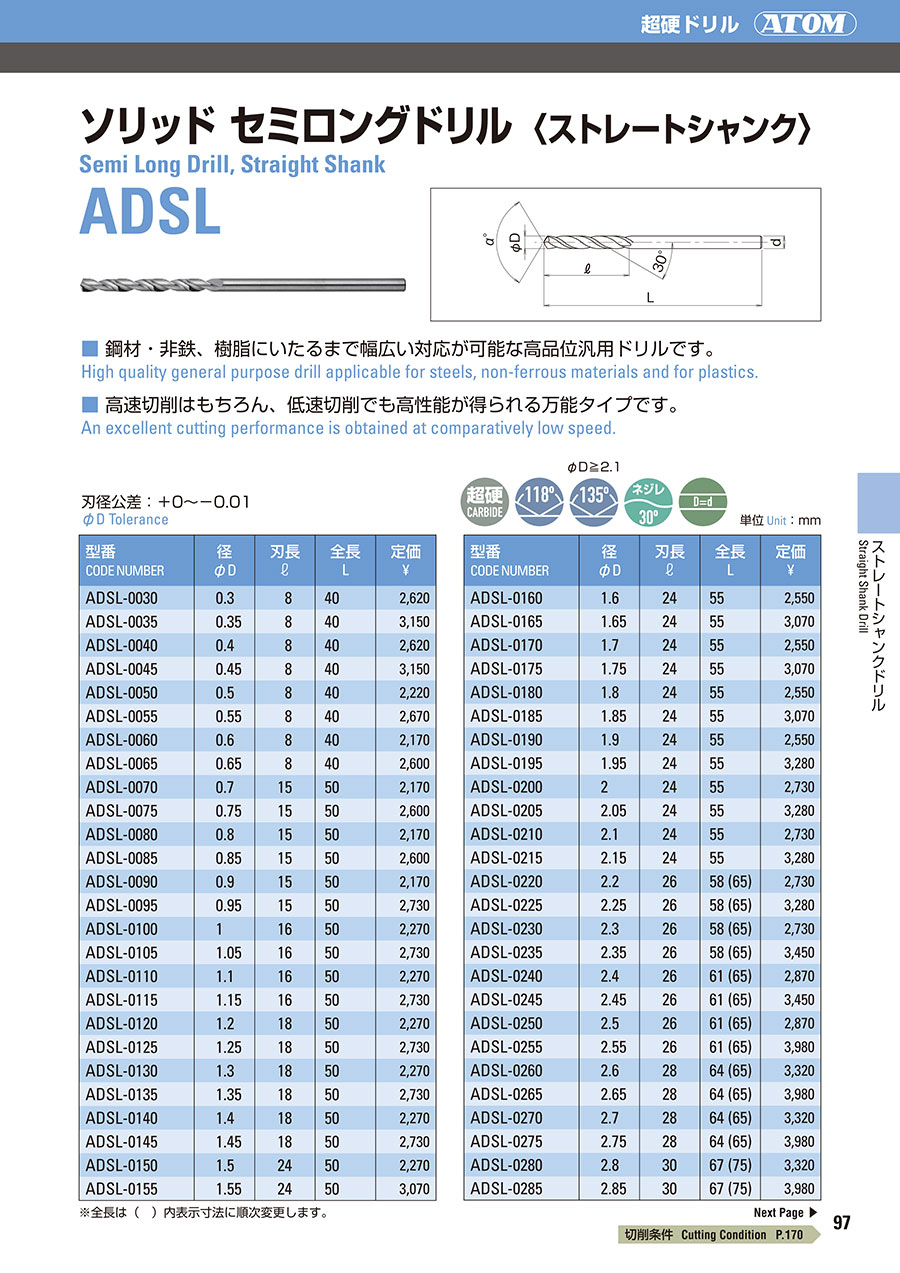

ソリッドセミロングドリル（ストレートシャンク）ADSLの特長

寸法

寸法図

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ADSL-0030	0.3	8	40
ADSL-0035	0.35	8	40
ADSL-0040	0.4	8	40
ADSL-0045	0.45	8	40
ADSL-0050	0.5	8	40
ADSL-0055	0.55	8	40
ADSL-0060	0.6	8	40
ADSL-0065	0.65	8	40
ADSL-0070	0.7	15	50
ADSL-0075	0.75	15	50
ADSL-0080	0.8	15	50
ADSL-0085	0.85	15	50
ADSL-0090	0.9	15	50
ADSL-0095	0.95	15	50
ADSL-0100	1	16	50
ADSL-0105	1.05	16	50
ADSL-0110	1.1	16	50
ADSL-0115	1.15	16	50
ADSL-0120	1.2	18	50
ADSL-0125	1.25	18	50
ADSL-0130	1.3	18	50
ADSL-0135	1.35	18	50
ADSL-0140	1.4	18	50
ADSL-0145	1.45	18	50
ADSL-0150	1.5	24	50
ADSL-0155	1.55	24	50

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ADSL-0160	1.6	24	55
ADSL-0165	1.65	24	55
ADSL-0170	1.7	24	55
ADSL-0175	1.75	24	55
ADSL-0180	1.8	24	55
ADSL-0185	1.85	24	55
ADSL-0190	1.9	24	55
ADSL-0195	1.95	24	55
ADSL-0200	2	24	55
ADSL-0205	2.05	24	55
ADSL-0210	2.1	24	55
ADSL-0215	2.15	24	55
ADSL-0220	2.2	26	58
ADSL-0225	2.25	26	58
ADSL-0230	2.3	26	58
ADSL-0235	2.35	26	58
ADSL-0240	2.4	26	61
ADSL-0245	2.45	26	61
ADSL-0250	2.5	26	61
ADSL-0255	2.55	26	61
ADSL-0260	2.6	28	64
ADSL-0265	2.65	28	64
ADSL-0270	2.7	28	64
ADSL-0275	2.75	28	64
ADSL-0280	2.8	30	67
ADSL-0285	2.85	30	67

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬ドリル切削条件

被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD (HRC30～38)		鋳鉄 Cast Iron FC25		オーステナイト系 SUS304/316 Austentic		マルテンサイト・フェライト系 SUS303/420/430 Martensitic & Ferritic		アルミ・銅合金 Aluminium Copper Alloy
ドリル径 DrillDia. (mm)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.3～0.5	12,000～10,000	0.005～0.01	10,000～9500	0.003～0.01	8,500～7,600	0.002～0.008	12,000～10,000	0.01～0.02	5,300	0.0005～0.001	8,000～6,300	0.0005～0.001	20,000～16,000	0.02～0.05
φ0.6～1.0	10,000～9,500	0.01～0.02	8,000～6,400	0.007～0.015	6,400～4,800	0.003～0.01	10,000～9,500	0.01～0.04	5,300～4,800	0.001～0.005	6,300～5,300	0.001～0.005	20,000～16,000	0.06～0.15
φ1.1～2.0	7,200～6,400	0.02～0.06	5,800～3,200	0.01～0.02	4,400～3,200	0.01～0.015	8,700～7,200	0.06～0.15	4,300～3,200	0.005～0.02	5,300～4,700	0.005～0.02	16,000～13,000	0.1～0.2
φ2.1～2.9	6,100～4,400	0.06～0.08	3,000～2800	0.02～0.04	3,000～2,800	0.015～0.02	6,800～4,900	0.06～0.15	3,000～2,200	0.02～0.03	4,500～3,300	0.02～0.03	13,000～10,000	0.1～0.2
φ3.0～5.0	4,300～2,600	0.08～0.1	2,700～2,000	0.04～0.08	2,700～1,900	0.02～0.04	4,800～3,200	0.1～0.2	2,100～1,300	0.03～0.05	3,200～1,900	0.03～0.05	8,500～6,400	0.1～0.2
φ6.0～8.0	2,200～1,900	0.1～0.12	1,600～1,400	0.05～0.1	1,600～1,400	0.02～0.06	2,600～2,000	0.15～0.25	1,100～800	0.05～0.1	1,600～1,200	0.05～0.1	5,300～4,000	0.2～0.3
φ9.0～13.0	1,600～1,200	0.1～0.12	1,300～1,000	0.05～0.1	1,200～900	0.04～0.08	1,800～1,500	0.2～0.4	700～500	0.05～0.1	1,100～750	0.05～0.1	3,000～2,500	0.4～0.5

切削条件は当初上記条件表の低い値より選定し、徐々に高い値にして最適条件でご使用下さい。
工具の突き出し長さはできるだけ短くしてご使用下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

先端角

(°)

有効加工深さ

(mm)

最小発注数量

0.3	8	40	0.3	118	8	1個
0.35	8	40	0.35	118	8	1個
0.45	8	40	0.45	118	8	1個
0.5	8	40	0.5	118	8	1個
0.55	8	40	0.55	118	8	1個
0.6	8	40	0.6	118	8	1個
0.65	8	40	0.65	118	8	1個
0.7	15	50	0.7	118	15	1個
0.75	15	50	0.75	118	15	1個
0.8	15	50	0.8	118	15	1個
0.85	15	50	0.85	118	15	1個
0.9	15	50	0.9	118	15	1個
0.95	15	50	0.95	118	15	1個
1	16	50	1	118	16	1個
1.05	16	50	1.05	118	16	1個
1.1	16	50	1.1	118	16	1個
1.15	16	50	1.15	118	16	1個
1.2	18	50	1.2	118	18	1個
1.25	18	50	1.25	118	18	1個
1.3	18	50	1.3	118	18	1個
1.35	18	50	1.35	118	18	1個
1.4	18	50	1.4	118	18	1個
1.45	18	50	1.45	118	18	1個
1.5	24	50	1.5	118	24	1個
1.55	24	50	1.55	118	24	1個
1.6	24	55	1.6	118	24	1個
1.65	24	55	1.65	118	24	1個
1.7	24	55	1.7	118	24	1個
1.75	24	55	1.75	118	24	1個
1.8	24	55	1.8	118	24	1個
1.85	24	55	1.85	118	24	1個
1.9	24	55	1.9	118	24	1個
1.95	24	55	1.95	118	24	1個
2	24	55	2	118	24	1個
2.05	24	55	2.05	118	24	1個
2.1	24	55	2.1	135	24	1個
2.15	24	55	2.15	135	24	1個
2.2	26	58	2.2	135	26	1個
2.25	26	58	2.25	135	26	1個
2.3	26	58	2.3	135	26	1個
2.35	26	58	2.35	135	26	1個
2.4	26	61	2.4	135	26	1個
2.45	26	61	2.45	135	26	1個
2.5	26	61	2.5	135	26	1個
2.55	26	61	2.55	135	26	1個
2.6	28	64	2.6	135	28	1個
2.65	28	64	2.65	135	28	1個
2.7	28	64	2.7	135	28	1個
2.75	28	64	2.75	135	28	1個
2.8	30	67	2.8	135	30	1個
2.85	30	67	2.85	135	30	1個
2.9	30	71	2.9	135	30	1個
2.95	30	71	2.95	135	30	1個
3	30	71	3	135	30	1個
3.05	30	71	3.05	135	30	1個
3.1	32	71	3.1	135	32	1個
3.15	32	71	3.15	135	32	1個
3.2	32	71	3.2	135	32	1個
3.25	32	71	3.25	135	32	1個
3.3	35	73	3.3	135	35	1個

通常単価(税別) (税込単価)	通常出荷日

2,655円 ( 2,921円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	1日目
2,909円 ( 3,200円 )	1日目
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,681円 ( 2,949円 )	1日目
2,390円 ( 2,629円 )	5日目
2,646円 ( 2,911円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,646円 ( 2,911円 )	1日目
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,646円 ( 2,911円 )	1日目
2,390円 ( 2,629円 )	1日目
2,707円 ( 2,978円 )	1日目
2,492円 ( 2,741円 )	1日目
2,707円 ( 2,978円 )	在庫品1日目当日出荷可能
2,492円 ( 2,741円 )	1日目
2,707円 ( 2,978円 )	1日目
2,492円 ( 2,741円 )	1日目
2,707円 ( 2,978円 )	5日目
2,492円 ( 2,741円 )	1日目
2,707円 ( 2,978円 )	5日目
2,492円 ( 2,741円 )	1日目
2,707円 ( 2,978円 )	1日目
2,492円 ( 2,741円 )	5日目
2,870円 ( 3,157円 )	1日目
2,625円 ( 2,888円 )	1日目
2,870円 ( 3,157円 )	5日目
2,625円 ( 2,888円 )	5日目
2,870円 ( 3,157円 )	1日目
2,625円 ( 2,888円 )	1日目
2,870円 ( 3,157円 )	1日目
2,625円 ( 2,888円 )	1日目
2,969円 ( 3,266円 )	1日目
2,707円 ( 2,978円 )	在庫品1日目当日出荷可能
2,969円 ( 3,266円 )	1日目
2,707円 ( 2,978円 )	1日目
2,969円 ( 3,266円 )	1日目
2,707円 ( 2,978円 )	3日目
2,969円 ( 3,266円 )	在庫品1日目当日出荷可能
2,707円 ( 2,978円 )	1日目
3,051円 ( 3,356円 )	1日目
2,775円 ( 3,053円 )	1日目
3,051円 ( 3,356円 )	1日目
2,775円 ( 3,053円 )	5日目
3,452円 ( 3,797円 )	在庫品1日目当日出荷可能
2,986円 ( 3,285円 )	1日目
3,452円 ( 3,797円 )	1日目
2,986円 ( 3,285円 )	1日目
3,452円 ( 3,797円 )	3日目
2,986円 ( 3,285円 )	1日目
3,452円 ( 3,797円 )	1日目
2,986円 ( 3,285円 )	5日目
3,452円 ( 3,797円 )	5日目
2,986円 ( 3,285円 )	在庫品1日目当日出荷可能
4,218円 ( 4,640円 )	3日目
3,626円 ( 3,989円 )	5日目
4,218円 ( 4,640円 )	1日目
3,626円 ( 3,989円 )	3日目
4,218円 ( 4,640円 )	1日目
3,626円 ( 3,989円 )	1日目

基本情報

基本情報

鋼材・非鉄、樹脂にいたるまで幅広い対応が可能な高品位汎用ドリル。
【特長】
・高速切削はもちろん、低速切削でも高性能が得られる万能タイプ。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドセミロングドリルのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

検査用治具に使っています

満足度：3.02020/02/14

長年この商品を使用しており、何度もリピートで購入している商品なので今回も選定しました。慣れていることもありますが、使いや...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ソリッドセミロングドリル	高性能油穴付き超硬ドリル ADOX-8D	DSAE DSAシリーズ耐熱合金加工用ソリッドドリル（外部給油形）	ガンドリル 50×D EB100 5647	ストレートシャンクドリルロング全長300mm J685 GT100	UDCMX 超硬合金・硬脆材加工用 2枚刃
メーカー	サイトウ製作所（ATOM・アトム）	オーエスジー	三菱マテリアル	グーリング	グーリング	ユニオンツール
通常価格	2,390円-	15,472円 -	7,865円 -	30,427円 -	33,919円 -	9,720円 -
通常出荷日	在庫品1日目〜	2日目	3日目〜	19日目	1日目	1日目〜
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂	鋳鉄 / アルミ	樹脂
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	ストレートシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	ストレートシャンク	エンドミルシャンク
コーティング・表面処理	ノンコート	鋼用	鋼用	鋼用	ノンコート	非鉄用（ダイヤコート）
単品/セット品	単品	単品	単品	単品	単品	単品

技術サポート窓口

ツール用品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

ドリル径(刃径)(mm)

溝長(mm)

全長(mm)

シャンク径・MT No

先端角(°)

有効加工深さ(mm)

タイプ

出荷日

ソリッドセミロングドリル
