サイトウ製作所（ATOM・アトム）

スーパーロングドリル

Name: スーパーロングドリル
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993765
Rating: 3.6 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.6

平均満足度3.6

この商品のレビューをみる（6件）

通常単価(税別): 3,038円～58,653円

税込単価: 3,342円～64,518円

ソリッドスーパーロングドリル。【特長】・ADS標準ストレートシャンクドリル...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
ストレートシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
直径公差 (mm)
-0.01～0
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
ノンコート
被削材（詳細）
一般鋼/樹脂/調質鋼/アルミ/鋳鉄/ステンレス鋼
ねじれ角 (°)
30
コーティング有無
無
シャンクタイプ詳細
ストレートシャンク

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が161型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

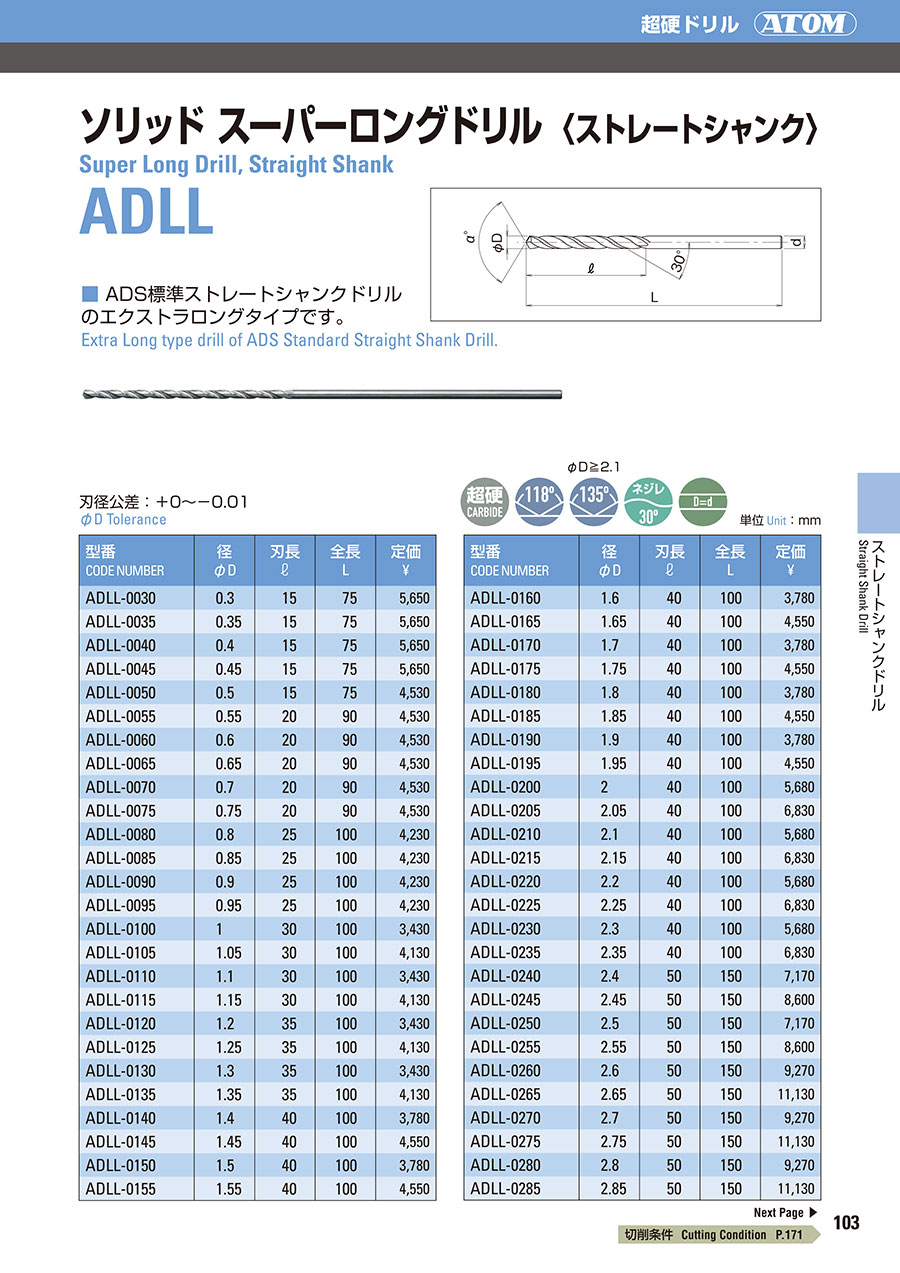

ソリッドスーパーロングドリル（ストレートシャンク）ADLLの特長

寸法

寸法図

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ADLL-0030	0.3	15	75
ADLL-0035	0.35	15	75
ADLL-0040	0.4	15	75
ADLL-0045	0.45	15	75
ADLL-0050	0.5	15	75
ADLL-0055	0.55	20	90
ADLL-0060	0.6	20	90
ADLL-0065	0.65	20	90
ADLL-0070	0.7	20	90
ADLL-0075	0.75	20	90
ADLL-0080	0.8	25	100
ADLL-0085	0.85	25	100
ADLL-0090	0.9	25	100
ADLL-0095	0.95	25	100
ADLL-0100	1	30	100
ADLL-0105	1.05	30	100
ADLL-0110	1.1	30	100
ADLL-0115	1.15	30	100
ADLL-0120	1.2	35	100
ADLL-0125	1.25	35	100
ADLL-0130	1.3	35	100
ADLL-0135	1.35	35	100
ADLL-0140	1.4	40	100
ADLL-0145	1.45	40	100
ADLL-0150	1.5	40	100
ADLL-0155	1.55	40	100

単位:mm

型番 CODE NUMBER	径 φD	刃長 l	全長 L
ADLL-0160	1.6	40	100
ADLL-0165	1.65	40	100
ADLL-0170	1.7	40	100
ADLL-0175	1.75	40	100
ADLL-0180	1.8	40	100
ADLL-0185	1.85	40	100
ADLL-0190	1.9	40	100
ADLL-0195	1.95	40	100
ADLL-0200	2	40	100
ADLL-0205	2.05	40	100
ADLL-0210	2.1	40	100
ADLL-0215	2.15	40	100
ADLL-0220	2.2	40	100
ADLL-0225	2.25	40	100
ADLL-0230	2.3	40	100
ADLL-0235	2.35	40	100
ADLL-0240	2.4	50	150
ADLL-0245	2.45	50	150
ADLL-0250	2.5	50	150
ADLL-0255	2.55	50	150
ADLL-0260	2.6	50	150
ADLL-0265	2.65	50	150
ADLL-0270	2.7	50	150
ADLL-0275	2.75	50	150
ADLL-0280	2.8	50	150
ADLL-0285	2.85	50	150

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬ドリル切削条件

被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD (HRC30~38)		鋳鉄 Cast Iron FC25		ステンレス鋼 Stainless Steel SUS303, 420		アルミ・銅合金 Aluminium Copper Alloy
ドリル径 Drill Dia. (mm)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.3～0.5	10,000	0.004	9,000	0.002	7,000	0.0015	10,000	0.005	4,000	0.001	10,000	0.01～0.02
φ0.6～1.0	10,000～9,500	0.01～0.02	8,000～6,400	0.007～0.015	6,400～4,800	0.003～0.01	10,000～9,500	0.01～0.04	3,800～4,800	0.001～0.005	12,000～20,000	0.06～0.15
φ1.1～2.0	7,200～6,400	0.02～0.06	5,800～3,200	0.01～0.02	4,400～3,200	0.01～0.015	8,700～7,200	0.06～0.15	4,300～3,200	0.005～0.02	16,000～13,000	0.1～0.2
φ2.1～2.9	6,100～4,400	0.06～0.08	3,000～2800	0.02～0.04	3,000～2,800	0.015～0.02	6,800～4,900	0.06～0.15	3,000～2,200	0.01～0.03	13,000～10,000	0.1～0.2
φ3.0～5.0	4,300～2,600	0.08～0.1	2,700～2,000	0.04～0.08	2,700～1,900	0.02～0.04	4,800～3,200	0.1～0.2	2,100～1,900	0.03～0.05	8,500～6,400	0.2～0.25
φ6.0～8.0	2,200～1,900	0.1～0.12	1,600～1,400	0.05～0.1	1,600～1,400	0.02～0.06	2,600～2,000	0.15～0.25	1,600～1,200	0.05～0.1	5,300～4,000	0.2～0.3
φ9.0～13.0	1,600～1,200	0.1～0.12	1,300～1,000	0.05～0.1	1,200～900	0.04～0.08	1,800～1,500	0.2～0.3	1,100～750	0.05～0.1	3,000～2,500	0.3～0.4

切削条件は当初上記条件表の低い値より選定し、徐々に高い値にして最適条件でご使用下さい。
この切削条件はドリルの突出し長さが、刃長の1.1倍を基準としています。この基準以上の突き出し量で使用する場合は回転速度、送り速度を下げてご使用下さい。
ロングドリルご使用の場合は、切削条件は当初低い値より設定し、徐々に高い値にして最適加工条件でご使用下さい。
ロングドリルご使用の場合は、より安定した精度の良い穴あけ加工を可能にするためブッシュの使用をお薦めします。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

先端角

(°)

有効加工深さ

(mm)

最小発注数量

0.3	15	75	0.3	118	15	1個
0.35	15	75	0.35	118	15	1個
0.4	15	75	0.4	118	15	1個
0.45	15	75	0.45	118	15	1個
0.5	15	75	0.5	118	15	1個
0.55	20	90	0.55	118	20	1個
0.6	20	90	0.6	118	20	1個
0.65	20	90	0.65	118	20	1個
0.7	20	90	0.7	118	20	1個
0.75	20	90	0.75	118	20	1個
0.8	25	100	0.8	118	25	1個
0.85	25	100	0.85	118	25	1個
0.9	25	100	0.9	118	25	1個
0.95	25	100	0.95	118	25	1個
1	30	100	1	118	30	1個
1.05	30	100	1.05	118	30	1個
1.1	30	100	1.1	118	30	1個
1.15	30	100	1.15	118	30	1個
1.2	35	100	1.2	118	35	1個
1.25	35	100	1.25	118	35	1個
1.3	35	100	1.3	118	35	1個
1.35	35	100	1.35	118	35	1個
1.4	40	100	1.4	118	40	1個
1.45	40	100	1.45	118	40	1個
1.5	40	100	1.5	118	40	1個
1.55	40	100	1.55	118	40	1個
1.6	40	100	1.6	118	40	1個
1.65	40	100	1.65	118	40	1個
1.7	40	100	1.7	118	40	1個
1.75	40	100	1.75	118	40	1個
1.8	40	100	1.8	118	40	1個
1.85	40	100	1.85	118	40	1個
1.9	40	100	1.9	118	40	1個
1.95	40	100	1.95	118	40	1個
2	40	100	2	118	40	1個
2.05	40	100	2.05	118	40	1個
2.1	40	100	2.1	135	40	1個
2.15	40	100	2.15	135	40	1個
2.2	40	100	2.2	135	40	1個
2.25	40	100	2.25	135	40	1個
2.3	40	100	2.3	135	40	1個
2.35	40	100	2.35	135	40	1個
2.4	50	150	2.4	135	50	1個
2.45	50	150	2.45	135	50	1個
2.5	50	150	2.5	135	50	1個
2.55	50	150	2.55	135	50	1個
2.6	50	150	2.6	135	50	1個
2.65	50	150	2.65	135	50	1個
2.7	50	150	2.7	135	50	1個
2.75	50	150	2.75	135	50	1個
2.8	50	150	2.8	135	50	1個
2.85	50	150	2.85	135	50	1個
2.9	50	150	2.9	135	50	1個
2.95	50	150	2.95	135	50	1個
3	65	150	3	135	65	1個
3.05	65	150	3.05	135	65	1個
3.1	65	150	3.1	135	65	1個
3.15	65	150	3.15	135	65	1個
3.2	65	150	3.2	135	65	1個
3.25	65	150	3.25	135	65	1個

通常単価(税別) (税込単価)	通常出荷日

4,745円 ( 5,220円 )	1日目
4,745円 ( 5,220円 )	1日目
4,745円 ( 5,220円 )	1日目
4,745円 ( 5,220円 )	5日目
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	1日目
3,800円 ( 4,180円 )	1日目
3,800円 ( 4,180円 )	1日目
3,800円 ( 4,180円 )	1日目
3,800円 ( 4,180円 )	1日目
3,665円 ( 4,032円 )	1日目
3,665円 ( 4,032円 )	3日目
3,665円 ( 4,032円 )	1日目
3,665円 ( 4,032円 )	1日目
3,038円 ( 3,342円 )	在庫品1日目当日出荷可能
3,579円 ( 3,937円 )	3日目
3,038円 ( 3,342円 )	3日目
3,579円 ( 3,937円 )	5日目
3,038円 ( 3,342円 )	1日目
3,579円 ( 3,937円 )	5日目
3,038円 ( 3,342円 )	1日目
3,579円 ( 3,937円 )	1日目
3,278円 ( 3,606円 )	1日目
3,823円 ( 4,205円 )	1日目
3,278円 ( 3,606円 )	在庫品1日目当日出荷可能
3,823円 ( 4,205円 )	1日目
3,278円 ( 3,606円 )	5日目
3,823円 ( 4,205円 )	1日目
3,278円 ( 3,606円 )	1日目
3,823円 ( 4,205円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	1日目
3,823円 ( 4,205円 )	1日目
3,278円 ( 3,606円 )	1日目
3,823円 ( 4,205円 )	1日目
4,769円 ( 5,246円 )	在庫品1日目当日出荷可能
5,447円 ( 5,992円 )	5日目
4,769円 ( 5,246円 )	1日目
5,447円 ( 5,992円 )	5日目
4,769円 ( 5,246円 )	1日目
5,447円 ( 5,992円 )	1日目
4,769円 ( 5,246円 )	在庫品1日目当日出荷可能
5,447円 ( 5,992円 )	1日目
5,722円 ( 6,294円 )	1日目
6,861円 ( 7,547円 )	1日目
5,722円 ( 6,294円 )	在庫品1日目当日出荷可能
6,861円 ( 7,547円 )	1日目
7,399円 ( 8,139円 )	1日目
7,822円 ( 8,604円 )	1日目
7,399円 ( 8,139円 )	1日目
7,822円 ( 8,604円 )	在庫品1日目当日出荷可能
7,399円 ( 8,139円 )	1日目
7,822円 ( 8,604円 )	在庫品1日目当日出荷可能
7,399円 ( 8,139円 )	5日目
7,822円 ( 8,604円 )	1日目
8,043円 ( 8,847円 )	在庫品1日目当日出荷可能
7,587円 ( 8,346円 )	1日目
8,043円 ( 8,847円 )	1日目
7,587円 ( 8,346円 )	1日目
8,043円 ( 8,847円 )	1日目
7,587円 ( 8,346円 )	1日目

基本情報

基本情報

ソリッドスーパーロングドリル。
【特長】
・ADS標準ストレートシャンクドリルのエクストラロングタイプ。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スーパーロングドリルのレビュー

3.6平均満足度：3.66件のレビュー

星5
33%
星4
17%
星3
33%
星2
17%
星1
0%

製品加工に使用しています

満足度：4.02023/03/23

新規に受注したアルミ材A5052での製品への穴あけ加工用に購入し使用しています。普段からこのメーカー品を使っていて使って...もっと読む

0人が参考にしています。

A5052の深穴加工に使用しました。

満足度：5.02021/12/30

A5052の深穴加工に使用しました。多少穴の曲がりは出ますが許容範囲内です。

0人が参考にしています。

金属加工に使用しています

満足度：2.02021/11/25

当社でSCMの調質材に小径の横穴加工をするさいに、使用しています。標準ソリッドドリル(刃長：20mm)で20mm以下の加...もっと読む

ミスミからのコメント

この度は貴重なご意見をいただき誠にありがとうございます。下記、ドリルの折損頻度を減少させる方法をご案内させて頂きますので、ご参考いただけますと幸いです。　①貫通間際のタイミングで送り速度を落とす　②抜け際の蓋のようなバリを捨て、板を被削材の下に敷いて加工を行う今後とも忌憚ないご意見・ご要望を頂けますと幸いです。

0人が参考にしています。

樹脂製パイプの内径拡大

満足度：3.02021/03/25

切れ味良好にて、約80mm長の内径拡大2.0mm→2.3mmに成功した。必要時にまた購入したい。

0人が参考にしています。

樹脂穴あけ工具

満足度：3.02020/11/17

Φ4用のロングドリルを探していたところ価格が安く試しに購入をしてみました。

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品スーパーロングドリル	高性能油穴付き超硬ドリル ADOX-8D	DSAE DSAシリーズ耐熱合金加工用ソリッドドリル（外部給油形）	ガンドリル 50×D EB100 5647	ストレートシャンクドリルロング全長300mm J685 GT100	UDCMX 超硬合金・硬脆材加工用 2枚刃
メーカー	サイトウ製作所（ATOM・アトム）	オーエスジー	三菱マテリアル	グーリング	グーリング	ユニオンツール
通常価格	3,038円-	15,472円 -	7,865円 -	30,427円 -	33,919円 -	9,720円 -
通常出荷日	在庫品1日目〜	2日目	3日目〜	19日目	1日目	1日目〜
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂	鋳鉄 / アルミ	樹脂
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	ストレートシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	ストレートシャンク	エンドミルシャンク
コーティング・表面処理	ノンコート	鋼用	鋼用	鋼用	ノンコート	非鉄用（ダイヤコート）
単品/セット品	単品	単品	単品	単品	単品	単品
