サイトウ製作所（ATOM・アトム）

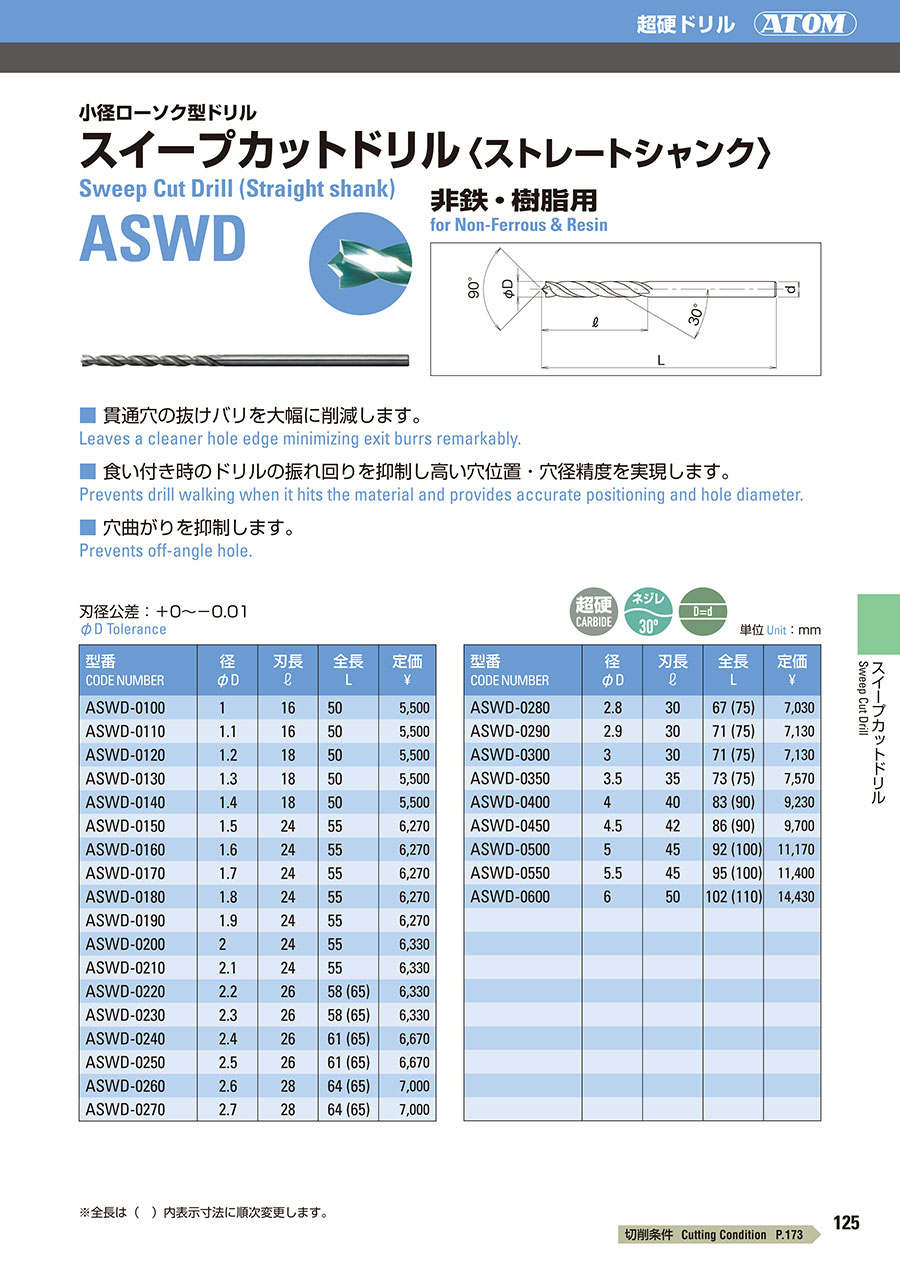

スイープカットドリル（ストレートシャンク）ASWDシリーズ

スイープカットドリル（ストレートシャンク）ASWDシリーズ
通常単価(税別)
4,616円～9,047円
税込単価
5,078円～9,952円

スイープカットドリル（ストレートシャンク）ASWD、非鉄・樹脂用です。【特長】...

詳細情報を確認する
未確定：候補が27型番あります。
    数量：

    商品情報

    推奨切削条件

    スイープカットドリル（ストレートシャンク）非鉄・樹脂用 ASWDの特長

    寸法図

    寸法図

    型番
    CODE NUMBER    		径
    φD    		刃長
    l    		全長
    L
    ASWD-010011650
    ASWR-01101.11650
    ASWR-01201.21850
    ASWR-01301.31850
    ASWR-01401.41850
    ASWR-01501.52455
    ASWR-01601.62455
    ASWR-01701.72455
    ASWR-01801.82455
    ASWR-01901.92455
    ASWR-020022455
    ASWR-02102.12455
    ASWR-02202.22658
    ASWR-02302.32658
    ASWR-02402.42661
    ASWR-02502.52661
    ASWR-02602.62864
    ASWR-02702.72864
    型番
    CODE NUMBER    		径
    φD    		刃長
    l    		全長
    L
    ASWD-02802.83067
    ASWD-02902.93071
    ASWD-030033071
    ASWD-03503.53573
    ASWD-040044083
    ASWD-04504.54286
    ASWD-050054592
    ASWD-05505.54595
    ASWD-0600650102
    先端形状外形図

    先端形状外形図

    切削条件

    被削材
    Work
    Materials    		アルミ・銅合金
    Aluminium
    Copper Alloy    		樹脂
    Resin
    ドリル径
    Drill Dia.
    (mm)    		回転数
    Rotation
    (min-1)    		送り量
    Feed
    (mm/rev)    		回転数
    Rotation
    (min-1)    		送り量
    Feed
    (mm/rev)
    φ0.1〜0.2520,0000.001〜0.00317,0000.001〜0.003
    φ0.3〜0.420,0000.005〜0.0217,0000.005〜0.02
    φ0.5〜0.717,0000.01〜0.0314,5000.01〜0.03
    φ0.8〜0.915,0000.02〜0.0412,8000.02〜0.04
    φ112,0000.03〜0.0510,0000.02〜0.05
    φ1.59,0000.03〜0.057,7000.02〜0.05
    φ26,5000.03〜0.055,5000.02〜0.05
    φ34,2000.03〜0.053,5000.05
    φ43,2000.052,9000.05
    φ52,5000.052,2000.05

    注意

    1. 1.チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
    2. 2.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
    3. 3.ドリルΦ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

    推奨切削条件

    推奨切削条件表

    • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
    • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
    スイープカットドリル（ストレートシャンク）ASWDシリーズ 推奨切削条件表

    型番リスト

    表示件数
  • 1
    • 型番
    ASWD-0100
    ASWD-0110
    ASWD-0120
    ASWD-0130
    ASWD-0140
    ASWD-0150
    ASWD-0160
    ASWD-0170
    ASWD-0180
    ASWD-0190
    ASWD-0200
    ASWD-0210
    ASWD-0220
    ASWD-0230
    ASWD-0240
    ASWD-0250
    ASWD-0260
    ASWD-0270
    ASWD-0280
    ASWD-0290
    ASWD-0300
    ASWD-0350
    ASWD-0400
    ASWD-0450
    ASWD-0500
    ASWD-0550
    ASWD-0600

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    有効加工深さ

    (mm)

    		最小発注数量
    1
    16
    50
    1
    16
    1個
    1.1
    16
    50
    1.1
    16
    1個
    1.2
    18
    50
    1.2
    18
    1個
    1.3
    18
    50
    1.3
    18
    1個
    1.4
    18
    50
    1.4
    18
    1個
    1.5
    24
    55
    1.5
    24
    1個
    1.6
    24
    55
    1.6
    24
    1個
    1.7
    24
    55
    1.7
    24
    1個
    1.8
    24
    55
    1.8
    24
    1個
    1.9
    24
    55
    1.9
    24
    1個
    2
    24
    55
    2
    24
    1個
    2.1
    24
    55
    2.1
    24
    1個
    2.2
    26
    58
    2.2
    26
    1個
    2.3
    26
    58
    2.3
    26
    1個
    2.4
    26
    61
    2.4
    26
    1個
    2.5
    26
    61
    2.5
    26
    1個
    2.6
    28
    64
    2.6
    28
    1個
    2.7
    28
    64
    2.7
    28
    1個
    2.8
    30
    67
    2.8
    30
    1個
    2.9
    30
    71
    2.9
    30
    1個
    3
    30
    71
    3
    30
    1個
    3.5
    35
    73
    3.5
    35
    1個
    4
    40
    83
    4
    40
    1個
    4.5
    42
    86
    4.5
    42
    1個
    5
    45
    92
    5
    45
    1個
    5.5
    45
    95
    5.5
    45
    1個
    6
    50
    102
    6
    50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,616円
    ( 5,078円 )
    5日目
    4,616円
    ( 5,078円 )
    1日目
    4,616円
    ( 5,078円 )
    1日目
    4,616円
    ( 5,078円 )
    在庫品1日目当日出荷可能
    4,616円
    ( 5,078円 )
    1日目
    5,265円
    ( 5,792円 )
    在庫品1日目当日出荷可能
    5,265円
    ( 5,792円 )
    1日目
    5,265円
    ( 5,792円 )
    1日目
    5,265円
    ( 5,792円 )
    1日目
    5,265円
    ( 5,792円 )
    1日目
    4,617円
    ( 5,079円 )
    1日目
    4,617円
    ( 5,079円 )
    1日目
    4,617円
    ( 5,079円 )
    5日目
    4,617円
    ( 5,079円 )
    1日目
    5,324円
    ( 5,856円 )
    1日目
    5,324円
    ( 5,856円 )
    1日目
    4,919円
    ( 5,411円 )
    1日目
    4,919円
    ( 5,411円 )
    1日目
    4,937円
    ( 5,431円 )
    1日目
    5,008円
    ( 5,509円 )
    1日目
    5,008円
    ( 5,509円 )
    1日目
    5,320円
    ( 5,852円 )
    1日目
    6,484円
    ( 7,132円 )
    1日目
    6,817円
    ( 7,499円 )
    1日目
    7,853円
    ( 8,638円 )
    1日目
    8,014円
    ( 8,815円 )
    1日目
    9,047円
    ( 9,952円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    スイープカットドリル（ストレートシャンク）ASWD、非鉄・樹脂用です。
    【特長】
    ・貫通穴の抜けバリを大幅に削減します。
    ・食い付き時のドリルの振れ回りを抑制し高い穴位置、穴径精度を実現します。
    ・穴曲がりを抑制します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
