サイトウ製作所（ATOM・アトム）

スイープカットドリル（ルーマタイプ）ASWRシリーズ

Name: スイープカットドリル（ルーマタイプ）ASWRシリーズ
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993743
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 5,430円～7,328円

税込単価: 5,973円～8,061円

貫通穴の抜けバリを大幅に削減する、スイープカットドリルです。【特長】・穴曲がり...

詳細情報を確認する

シャンク径・MT No
3
被削材
アルミ / 銅 / 樹脂
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
先端角 (°)
90
直径公差 (mm)
-0.005～0
工具材質（詳細）
超微粒子合金
コーティング・表面処理（詳細）
ノンコート
被削材（詳細）
樹脂/アルミ
ねじれ角 (°)
30
コーティング有無
無
シャンクタイプ詳細
ルーマ型

未確定：候補が54型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

スイープカットドリルの特長

寸法

寸法図

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ASWR-0010	0.1	1.2	38	3
ASWR-0015	0.15	1.8	38	3
ASWR-0020	0.2	2.4	38	3
ASWR-0025	0.25	3	38	3
ASWR-0030	0.3	5	38	3
ASWR-0035	0.35	5	38	3
ASWR-0040	0.4	6	38	3
ASWR-0045	0.45	6	38	3
ASWR-0050	0.5	6	38	3
ASWR-0055	0.55	6	38	3
ASWR-0060	0.6	7	38	3
ASWR-0065	0.65	7	38	3
ASWR-0070	0.7	8	38	3
ASWR-0075	0.75	8	38	3
ASWR-0080	0.8	8	38	3
ASWR-0085	0.85	8	38	3
ASWR-0090	0.9	8	38	3
ASWR-0095	0.95	8	38	3
ASWR-0100	1	10	38	3
ASWR-0110	1.1	10	38	3

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ASWR-0120	1.2	10	38	3
ASWR-0130	1.3	10	38	3
ASWR-0140	1.4	10	38	3
ASWR-0150	1.5	15	45	3
ASWR-0160	1.6	15	45	3
ASWR-0170	1.7	15	45	3
ASWR-0180	1.8	15	45	3
ASWR-0190	1.9	15	50	3
ASWR-0200	2	22	50	3
ASWR-0210	2.1	22	50	3
ASWR-0220	2.2	22	50	3
ASWR-0230	2.3	22	50	3
ASWR-0240	2.4	22	50	3
ASWR-0250	2.5	22	50	3
ASWR-0260	2.6	22	50	3
ASWR-0270	2.7	25	50	3
ASWR-0280	2.8	25	50	3
ASWR-0290	2.9	25	50	3
ASWR-0300	3	25	50	3

超硬ドリル切削条件

被削材 Work Materials	アルミ・銅合金 Aluminium Alloy		樹脂 Resin
ドリル径 Drill Dia. (mm)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.1～0.25	20,000	0.001～0.003	17,000	0.001～0.003
φ0.3～0.4	20,000	0.005～0.02	17,000	0.005～0.02
φ0.5～0.7	17,000	0.01～0.03	14,500	0.01～0.03
φ0.8～0.9	15,000	0.02～0.04	12,800	0.02～0.04
φ1	12,000	0.03～0.05	10,000	0.03～0.05
φ1.5	9,000	0.03～0.05	7,700	0.03～0.05
φ2	6,500	0.03～0.05	5,500	0.03～0.05
φ3	4,200	0.03～0.05	3,500	0.05
φ4	3,200	0.05	2,900	0.05
φ5	2,500	0.05	2,200	0.05
φ6	2,200	0.05	1,900	0.05

送り量は基準切削条件の低い値に設定した方がより抜けバリの発生を抑制。
チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
ドリルΦ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

有効加工深さ

(mm)

最小発注数量

0.1	1.2	38	1.2	1個
0.11	1.2	38	1.2	1個
0.12	1.4	38	1.4	1個
0.13	1.4	38	1.4	1個
0.14	1.4	38	1.4	1個
0.15	1.8	38	1.8	1個
0.17	1.8	38	1.8	1個
0.18	2.1	38	2.1	1個
0.19	2.1	38	2.1	1個
0.2	2.4	38	2.4	1個
0.21	2.4	38	2.4	1個
0.22	2.6	38	2.6	1個
0.23	2.6	38	2.6	1個
0.24	2.6	38	2.6	1個
0.25	3	38	3	1個
0.26	3	38	3	1個
0.27	3	38	3	1個
0.28	3.3	38	3.3	1個
0.29	3.3	38	3.3	1個
0.3	5	38	5	1個
0.35	5	38	5	1個
0.4	6	38	6	1個
0.45	6	38	6	1個
0.5	6	38	6	1個
0.55	6	38	6	1個
0.6	7	38	7	1個
0.65	7	38	7	1個
0.7	8	38	8	1個
0.75	8	38	8	1個
0.8	8	38	8	1個
0.85	8	38	8	1個
0.9	8	38	8	1個
0.95	8	38	8	1個
1	10	38	10	1個
1.1	10	38	10	1個
1.2	10	38	10	1個
1.3	10	38	10	1個
1.4	10	38	10	1個
1.5	15	45	15	1個
1.6	15	45	15	1個
1.7	15	45	15	1個
1.8	15	45	15	1個
1.9	15	45	15	1個
2	22	50	22	1個
2.1	22	50	22	1個
2.2	22	50	22	1個
2.3	22	50	22	1個
2.4	22	50	22	1個
2.5	22	50	22	1個
2.6	22	50	22	1個
2.7	25	50	25	1個
2.8	25	50	25	1個
2.9	25	50	25	1個
3	25	50	25	1個

通常単価(税別) (税込単価)	通常出荷日

7,328円 ( 8,061円 )	1日目
6,982円 ( 7,680円 )	1日目
6,982円 ( 7,680円 )	1日目
6,982円 ( 7,680円 )	1日目
6,982円 ( 7,680円 )	1日目
6,817円 ( 7,499円 )	1日目
6,817円 ( 7,499円 )	1日目
6,817円 ( 7,499円 )	1日目
6,817円 ( 7,499円 )	1日目
6,325円 ( 6,958円 )	在庫品1日目当日出荷可能
6,325円 ( 6,958円 )	1日目
6,325円 ( 6,958円 )	1日目
6,325円 ( 6,958円 )	1日目
6,325円 ( 6,958円 )	1日目
5,814円 ( 6,395円 )	1日目
5,814円 ( 6,395円 )	1日目
5,814円 ( 6,395円 )	1日目
5,814円 ( 6,395円 )	在庫品1日目当日出荷可能
5,814円 ( 6,395円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	在庫品1日目当日出荷可能
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	5日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	在庫品1日目当日出荷可能
5,531円 ( 6,084円 )	1日目
5,531円 ( 6,084円 )	1日目
5,430円 ( 5,973円 )	5日目
5,430円 ( 5,973円 )	1日目
5,430円 ( 5,973円 )	1日目
5,430円 ( 5,973円 )	1日目
5,430円 ( 5,973円 )	1日目
6,133円 ( 6,746円 )	3日目
6,133円 ( 6,746円 )	1日目
6,133円 ( 6,746円 )	1日目
6,133円 ( 6,746円 )	1日目
6,133円 ( 6,746円 )	1日目
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	在庫品1日目当日出荷可能
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	在庫品1日目当日出荷可能
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	1日目
6,586円 ( 7,245円 )	3日目

詳細情報

基本情報

基本情報

貫通穴の抜けバリを大幅に削減する、スイープカットドリルです。
【特長】
・穴曲がりを抑制します。
・食い付き時のドリルの振れ回りを抑制し高い穴位置・穴径精度を実現します。

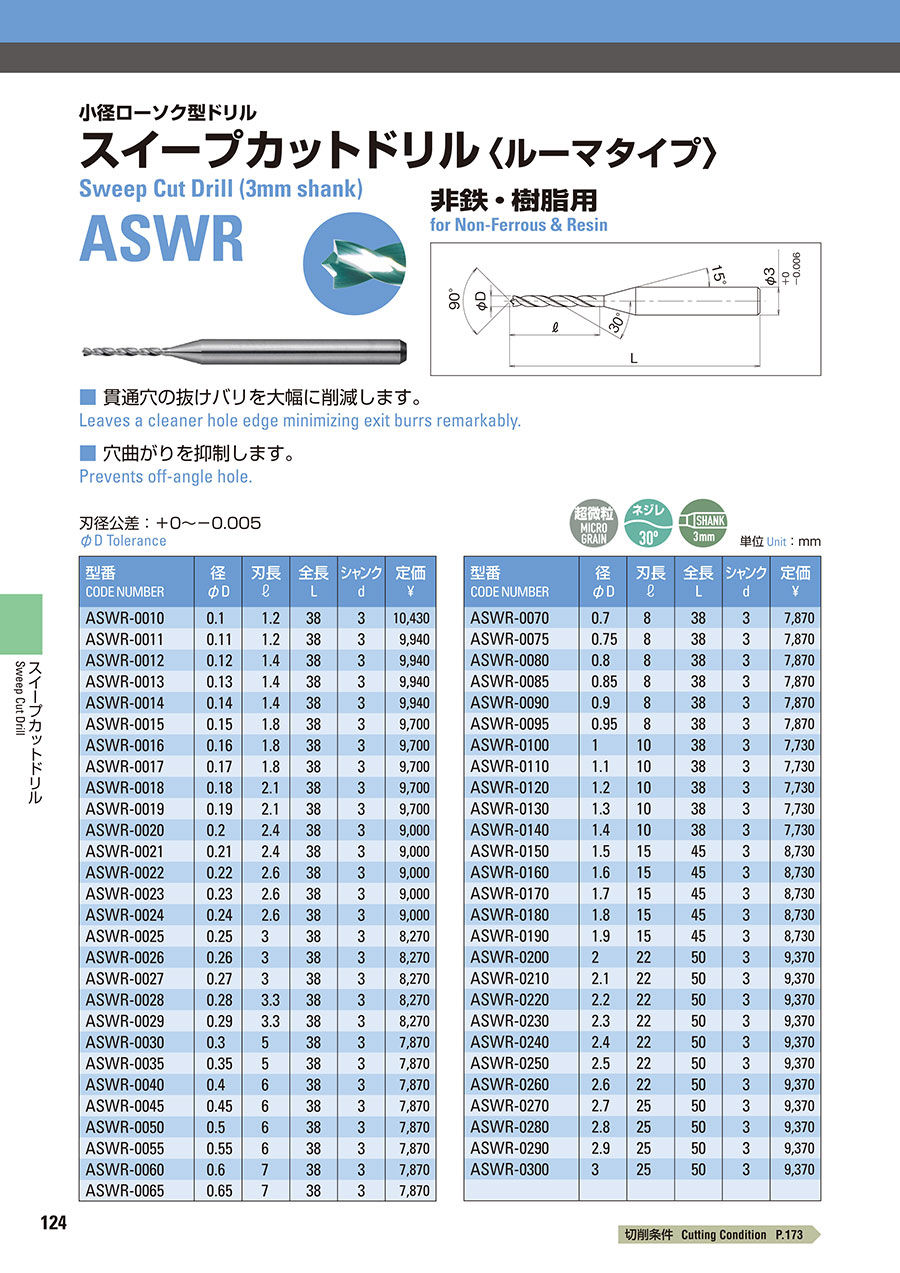

カタログ

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイープカットドリル（ルーマタイプ）ASWRシリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

穴加工

満足度：4.02017/11/06

PC（ポリカーボネイト）に使用しましたがバリもなく良かったです。超硬なので高いのが難点ですが。

0人が参考にしています。

樹脂の穴加工

満足度：5.02016/11/09

ポリカーボネートの成形品に加工するのに使用しています。曲面に加工していますが、位置ずれもなく精度の良い穴があいています。...もっと読む

0人が参考にしています。

2件全て見る
