GSX MILL 3枚刃エンドミル GSX30000C-1.5D型
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み / 座繰り
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 3
- コーナー形状
- アタリ付き
- コーティング詳細
- GSXコート
- ねじれ角詳細
- 30°
- シャンク径公差
- h5
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が13型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
■推奨加工例
Sタイプは隅残り除去加工に最適です。 ※切り込みを小さくしてご使用ください
■刃径サイズ
2つの刃先形状で加工用途拡大
切れ味重視のSタイプ（シャープコーナー）、耐欠損性重視のCタイプ（刃先強化：ギャッシュランド付）をラインアップ
Sタイプ（シャープコーナー）
Cタイプ（刃先強化）
（注）ギャッシュランド付での加工では、右図のような加工残りが生じます。
シャープコーナーが必要な場合は、Sタイプをご使用ください。
切りくず排出性向上
大きなすくい角と独自溝形状の組み合わせで切れ味、切りくず排出性が向上
高剛性ロング刃長
高剛性ロング刃長（4D）タイプで面精度向上
| 工具 | φ10（2枚刃）GSX21000C-4D |
|---|---|
| 被削材 | S50C（180HB） |
| 切削速度 | 44m/min（1,400min-1） |
| 送り速度 | 240mm/min（0.086mm/t） |
| 切込み量 | ap=35mm ae=0.1mm |
| 切削油剤 | 水溶性 |
| 立形M/C | BT30 |
高精度化
外径公差を従来の2/3に抑え、ばらつきを抑制し、工具交換時の径補正が不要
多機能化
スロット3枚刃（1.5D）タイプは溝形状の最適化で切削抵抗を削減（1）突込み加工と溝加工などの連続（複合）加工が可能
（2）薄板加工、小型マシニングセンタでの使用に最適
性能・試験情報
■使用実例
外形図
| φDC | 公差 |
|---|---|
| 3.0以下 | 0 -0.015 |
| 3.0をこえ～12以下 | 0 -0.020 |
| 12.0をこえ | 0 -0.030 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
●側面加工
●溝加工
1. 安定した加工を行うためには、剛性のある精度の高い機械・ホルダをご使用ください。
2. ドライ加工の場合はエアブローを使用してください。
3. ステンレス鋼、耐熱合金、チタン合金を加工する場合はウェットで加工してください。
4. ご使用の機械の回転速度が推奨切削条件に達しない場合は、最高回転速度でご使用ください。
選定サポート情報
◎：最適 ○：適用 無印：推奨しません
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,169円 ( 4,586円 ) | 7日目 |
4,169円 ( 4,586円 ) | 7日目 |
3,410円 ( 3,751円 ) | 7日目 |
3,410円 ( 3,751円 ) | 5日目 |
3,540円 ( 3,894円 ) | 7日目 |
3,747円 ( 4,122円 ) | 7日目 |
3,961円 ( 4,357円 ) | 7日目 |
4,168円 ( 4,585円 ) | 5日目 |
8,131円 ( 8,944円 ) | 7日目 |
5,415円 ( 5,957円 ) | 2日目 |
9,204円 ( 10,124円 ) | 7日目 |
8,173円 ( 8,990円 ) | 7日目 |
9,051円 ( 9,956円 ) | 3日目 |
詳細情報
基本情報
【特長】
・高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用で、ウェット加工での信頼性が向上しました
・耐摩耗性、耐熱性を高めたGSXコートの採用により、幅広い被削材加工での信頼性、寿命が向上しました
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

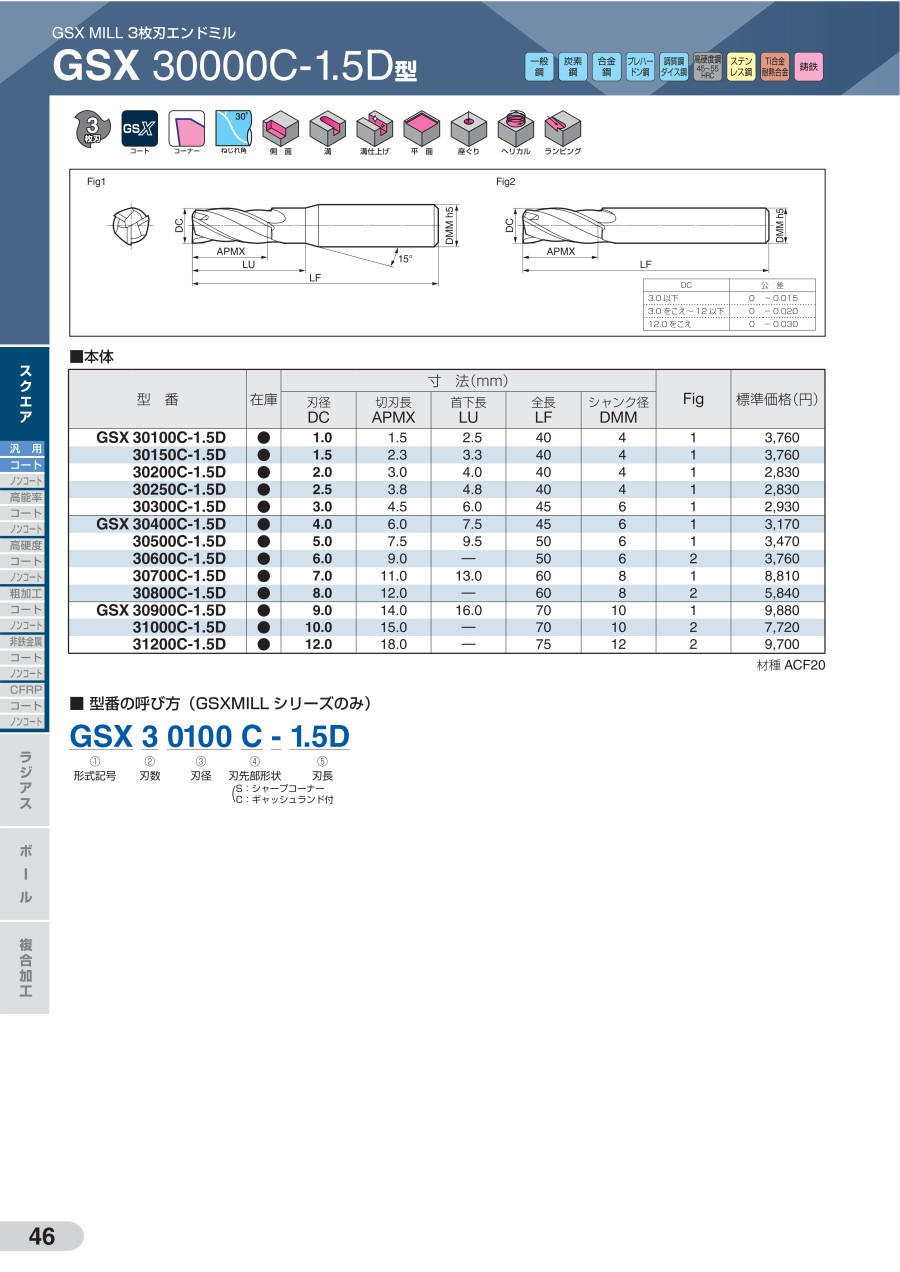

カタログ
