住友電工ハードメタル

スミボロン小径ボーリングバイト BNBX型

カタログ |

通常単価(税別): 14,046円～27,727円

税込単価: 15,451円～30,500円

一般・端面切削用。【特長】・高剛性スリットクランプシステムは、小径内径加工に最...

形状
33形：片刃バイト（右）
被削材
K10（鋳鉄）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

性能・試験情報

切削性能（鋳鉄）

BN7125 ミリング加工（耐欠損性）

被削材：FC250（パーライト）工具型番：FMU4080R インサート：SNEW1203ADTR 切削条件：vc=1,500m/min fz=0.13mm/t ap=0.3mm 残Wet

切削性能（焼結合金）

BN7115 連続切削（面粗度）

BN7125 連続切削（面粗度）

被削材：焼結合金 F-08C2相当（150HV）工具型番：2NU-CNGA120408
切削条件：vc=200m/min f =0.1mm/rev ap=0.2mm Wet

外形図

※寸法についてはデジタルカタログを参照ください。

使用方法・事例

BN7125 の使用実例

ねずみ鋳鉄シリンダーブロックミリング［K］

ねずみ鋳鉄オイルポンプターニング［K］

BN7125は熱損傷による亀裂を抑制し
良好な耐熱損傷性を発揮

BN7125は他社CBNに対し良好な耐欠損性を発揮
他社品比2倍の寿命を達成

使用工具：SNEN1504ADTR（BN7125）カッタ：FM5125R_{（10枚刃）}
切削条件：vc=800m/min fz=0.1mm/t ap=0.3mm 残Wet

使用工具：2NU-CNGA120408（BN7125）
切削条件：vc=700m/min f=0.2mm/rev ap=0.5mm Dry

鉄系焼結合金F-08C2_（450HV）キャリアターニング［焼結合金］

鉄系焼結合金_（700HV）バルブシートリングターニング［焼結合金］

BN7125は他社CBNに対し
耐摩耗性及び耐欠損性良好で寿命1.5倍達成

BN7125は他社CBNに対し耐欠損性良好で
寿命2倍達成

使用工具：2NU-CNGA120408（BN7125）
切削条件：vc=170m/min f=0.2mm/rev ap=0.3mm Wet

使用工具：3NU-TPGW160408LF（BN7125）
切削条件：vc=300m/min f=0.10mm/rev ap=0.06mm Wet

推奨切削条件

推奨切削条件表

鋳鉄［K］

被削材	材種	推奨切削条件 _{下限値 - 推奨値}_- 上限値
被削材	材種	切削速度 vc （m/min）	送り量 f （mm/rev）	切込み ap （mm）
鋳鉄	BN7125	100-1,000-2,500	0.05-0.30-0.60	0.05-0.50-1.00

適用被削材

BN7125 鋳鉄、焼結合金加工の汎用材種［K］［焼結合金］

標準+3タイプの刃先バリエーションで焼結合金の高能率加工を実現
鋳鉄の高速仕上げ加工において、良好な耐熱亀裂性能を発揮
ロール、ハイス、耐熱合金などの難削材にも対応

BN7125 / BN7115 の適用領域

鋳鉄

型番リスト

表示件数

型番

用途	シャンク高さ（mm）	シャンク幅（mm）	シャンク長	チップ工具材種詳細	最小発注数量

小径内径加工、焼結合金加工用	1.8	2	40mm	BN7125	1個
小径内径加工、焼入鋼加工用	1.8	2	40mm	BN2000	1個
小径内径加工、焼結合金加工用	1.8	2	40mm	BN7000	1個
小径内径加工、焼結合金加工用	2.2	2.5	40mm	BN7125	1個
小径内径加工、焼入鋼加工用	2.2	2.5	40mm	BN2000	1個
小径内径加工、焼結合金加工用	2.2	2.5	40mm	BN7000	1個
小径内径加工、焼結合金加工用	2.7	3	40mm	BN7125	1個
小径内径加工、焼入鋼加工用	2.7	3	40mm	BN2000	1個
小径内径加工、焼結合金加工用	2.7	3	40mm	BN7000	1個
小径内径加工、焼結合金加工用	3.2	3.5	40mm	BN7125	1個
小径内径加工、焼入鋼加工用	3.2	3.5	40mm	BN2000	1個
小径内径加工、焼結合金加工用	3.2	3.5	40mm	BN7000	1個
小径内径加工、焼結合金加工用	3.7	4	40mm	BN7125	1個
小径内径加工、焼入鋼加工用	3.7	4	40mm	BN2000	1個
小径内径加工、焼結合金加工用	3.7	4	40mm	BN7000	1個
小径内径加工、焼結合金加工用	4.2	4.5	40mm	BN7125	1個
小径内径加工、焼入鋼加工用	4.2	4.5	40mm	BN2000	1個
小径内径加工、焼結合金加工用	4.2	4.5	40mm	BN7000	1個
小径内径加工、焼結合金加工用	4.7	5	60mm	BN7125	1個
小径内径加工、焼入鋼加工用	4.7	5	60mm	BN2000	1個
小径内径加工、焼結合金加工用	4.7	5	60mm	BN7000	1個
小径内径加工、焼結合金加工用	5.2	5.5	60mm	BN7125	1個
小径内径加工、焼入鋼加工用	5.2	5.5	60mm	BN2000	1個
小径内径加工、焼結合金加工用	5.2	5.5	60mm	BN7000	1個
小径内径加工、焼結合金加工用	5.7	6	60mm	BN7125	1個
小径内径加工、焼入鋼加工用	5.7	6	60mm	BN2000	1個
小径内径加工、焼結合金加工用	5.7	6	60mm	BN7000	1個
小径内径加工、焼入鋼加工用	6.2	6.5	60mm	BN2000	1個
小径内径加工、焼入鋼加工用	6.7	7	80mm	BN2000	1個
小径内径加工、焼入鋼加工用	7.2	7.5	80mm	BN2000	1個
小径内径加工、焼入鋼加工用	7.7	8	80mm	BN2000	1個

通常単価(税別) (税込単価)	通常出荷日

23,295円 ( 25,625円 )	1日目
17,102円 ( 18,812円 )	3日目
21,198円 ( 23,318円 )	1日目
23,295円 ( 25,625円 )	1日目
21,198円 ( 23,318円 )	1日目
21,198円 ( 23,318円 )	1日目
19,132円 ( 21,045円 )	1日目
14,046円 ( 15,451円 )	3日目
17,410円 ( 19,151円 )	1日目
19,575円 ( 21,533円 )	1日目
17,813円 ( 19,594円 )	1日目
17,813円 ( 19,594円 )	1日目
19,929円 ( 21,922円 )	1日目
14,631円 ( 16,094円 )	3日目
18,135円 ( 19,949円 )	1日目
21,435円 ( 23,579円 )	1日目
15,737円 ( 17,311円 )	5日目
19,506円 ( 21,457円 )	1日目
22,675円 ( 24,943円 )	1日目
16,644円 ( 18,308円 )	5日目
16,644円 ( 18,308円 )	5日目
23,295円 ( 25,625円 )	1日目
21,198円 ( 23,318円 )	1日目
21,198円 ( 23,318円 )	1日目
23,560円 ( 25,916円 )	1日目
21,440円 ( 23,584円 )	1日目
21,440円 ( 23,584円 )	1日目
23,213円 ( 25,534円 )	1日目
24,664円 ( 27,130円 )	1日目
26,034円 ( 28,637円 )	1日目
27,727円 ( 30,500円 )	1日目

詳細情報

基本情報

基本情報

一般・端面切削用。
【特長】
・高剛性スリットクランプシステムは、小径内径加工に最適
・焼入鋼加工用にBN2000、焼結合金加工用にBN7125/BN7000をシリーズ化

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

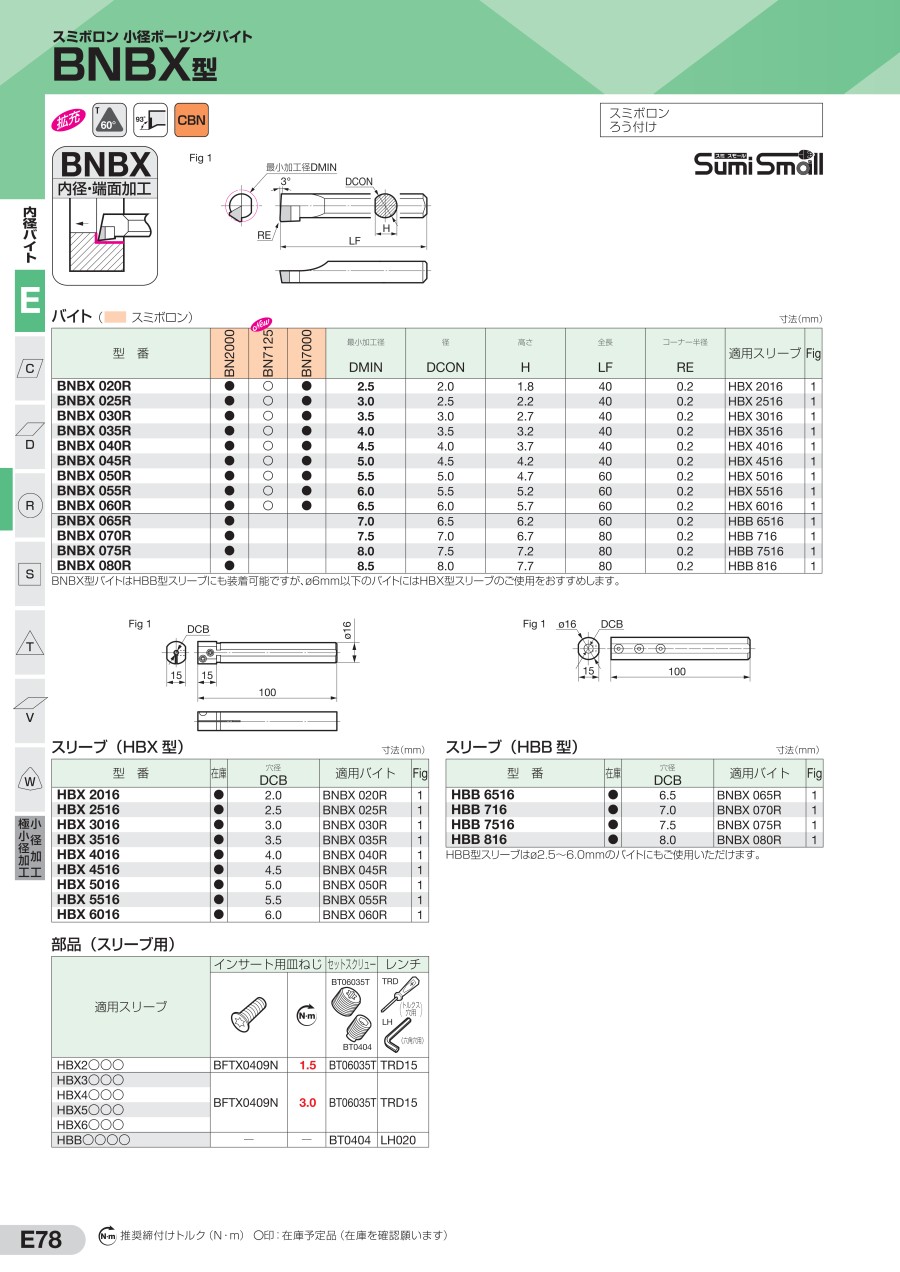

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
JIS型超硬バイト 33型
住友電工ハードメタル
JIS型超硬バイト 34型
住友電工ハードメタル
スリーブ HBX/HBBシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
