SEC-ウェーブミルWEX型用 WEX-M-Z

通常単価(税別)
22,32533,627
税込単価
24,55836,990
通常出荷日:1日目

超硬アーバと鋼アーバで多彩な組み合わせ対応。ネジ止め式で容易に交換が可能。

  • カッタ本体には、チップは付属しておりません。
未確定:候補が6型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報





製品特長・仕様

製品の基本仕様・特長

WEX型シリーズ適用領域(隅削り)

SEC-ウェーブミルWEX型用 WEX-M-Z WEX型シリーズ適用領域(隅削り)


本体サイズ比較

SEC-ウェーブミルWEX型用 WEX-M-Z 本体サイズ比較


チップブレーカ選択ガイド

SEC-ウェーブミルWEX型用 WEX-M-Z チップブレーカ選択ガイド


チップサイズ比較

SEC-ウェーブミルWEX型用 WEX-M-Z チップサイズ比較

チップブレーカラインアップ

SEC-ウェーブミルWEX型用 WEX-M-Z チップブレーカラインアップ

性能・試験情報

切削性能

SEC-ウェーブミルWEX型用 WEX-M-Z 切削性能1
SEC-ウェーブミルWEX型用 WEX-M-Z 切削性能2
SEC-ウェーブミルWEX型用 WEX-M-Z 切削性能3
SEC-ウェーブミルWEX型用 WEX-M-Z 切削性能4
SEC-ウェーブミルWEX型用 WEX-M-Z 切削性能5

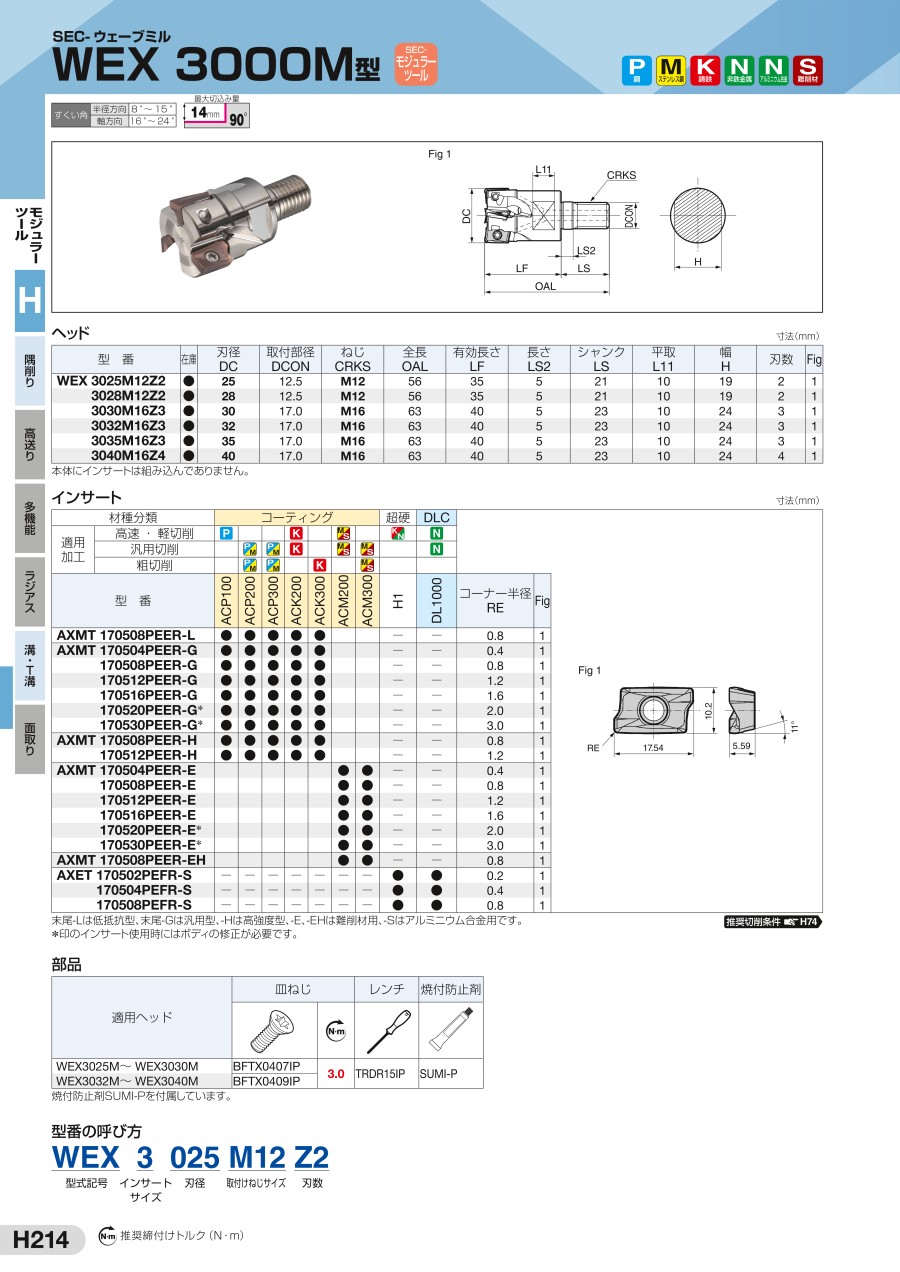

外形図



推奨切削条件

推奨切削条件表

SEC-ウェーブミルWEX型用 WEX-M-Z 推奨切削条件表

●使用環境(設備、ワーク形状、クランプ方法)によって、推奨切削条件では加工できない場合があります。
●溝加工の場合は、送り速度を上記数値の70%程度としてください。
ご注意:上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。



選定サポート情報

シリーズ構成

SEC-ウェーブミルWEX型用 WEX-M-Z 選定サポート情報

●内の数字は刃数

型番リスト

表示件数

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

取付けねじサイズ

最小発注数量
25
56
2
M12
1個
28
56
2
M12
1個
30
63
3
M16
1個
32
63
3
M16
1個
35
63
3
M16
1個
40
63
4
M16
1個
通常単価(税別) (税込単価)
通常出荷日
22,325
( 24,558 )
1日目
23,027
( 25,330 )
1日目
26,817
( 29,499 )
1日目
27,308
( 30,039 )
1日目
28,291
( 31,120 )
1日目
33,627
( 36,990 )
1日目

詳細情報

基本情報

超硬アーバと鋼アーバで多彩な組み合わせ対応。ネジ止め式で容易に交換が可能。

ご注意

  • カッタ本体には、チップは付属しておりません。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
