住友電工ハードメタル

SEC-スミデュアルミル DGCM 13000R（S）型

通常単価(税別): 44,508円～200,070円

税込単価: 48,959円～220,077円

通常出荷日：1日目～5日目

両面で最大16コーナー使用可能のチップを採用し、優れた経済性を発揮。

加工用途
平面 / 溝削り
被削材
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金
取付け方法
アーバー
仕上げ区分
粗・中粗加工
適応チップ材種
超硬コート / 超硬コートなし / サーメット
最大切り込み深さ (Ad) (mm)
6（SNMT/SNETチップ）/3（ONMT/ONETチップ）
詳細タイプ
ファインピッチ
勝手
右勝手
インサートサイズ (mm)
13
すくい角（半径方向）
-10°
すくい角（軸方向）
-5°
適応チップ
SNMT13T6ANER-L/SNMT13T6ANER-G/SNMT13T6ANER-H/SNMT13T6ANER-FL/SNMT13T6ANER-FG/SNET13T6ANER-L/SNET13T6ANER-G/SNET13T6ANER-FL/SNET13T6ANER-FG/SNET13T6ANFR-S/XNEU13T6ANEN-W/ONMT05T6ANER-L/ONMT05T6ANER-G/ONET05T6ANER-L/ONET05T6ANER-G

ご注意

カッタ本体には、チップは付属しておりません。

未確定 14 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

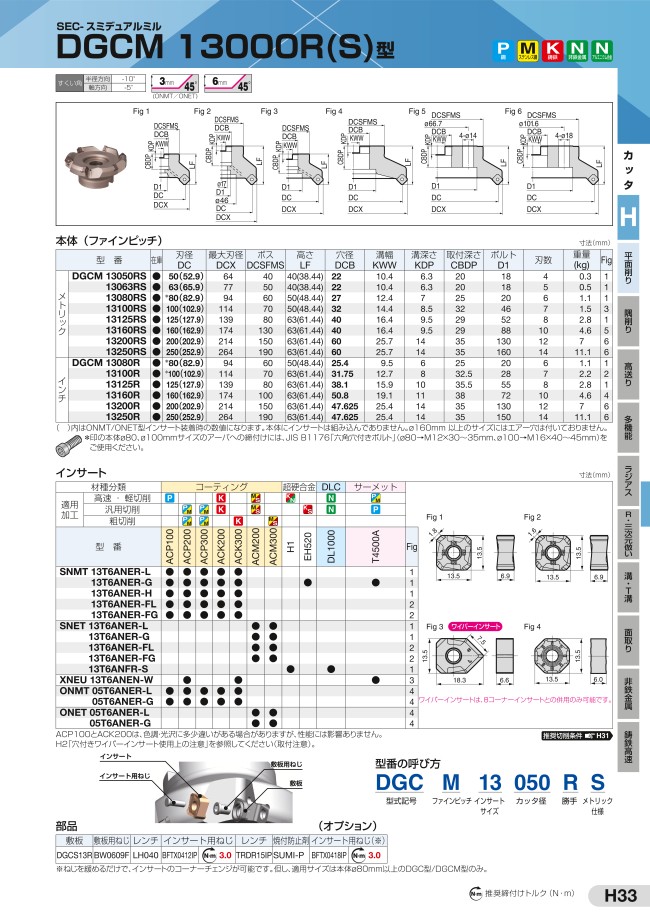

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：10 項目の仕様が未選択です

刃径 D(φ)
- 50
- 63
- 80
- 100
- 125
- 160
- 200
- 250
全長 (L)(mm)
- 38.44
- 40
- 48.44
- 50
- 61.44
- 63
刃数(枚)
- 4
- 5
- 6
- 7
- 8
- 10
- 12
- 14
ボス(mm)
- 40
- 50
- 60
- 70
- 80
- 100
- 130
- 150
- 190
穴径(mm)
- 22
- 25.4
- 27
- 31.75
- 32
- 38.1
- 40
- 47.625
- 50.8
- 60
溝幅(mm)
- 9.5
- 10.4
- 12.4
- 12.7
- 14.4
- 15.9
- 16.4
- 19.1
- 25.4
- 25.7
ボルトD1(mm)
- 18
- 20
- 28
- 46
- 52
- 55
- 72
- 88
- 130
- 150
- 160
取付深さ(mm)
- 20
- 25
- 29
- 32
- 32.5
- 35
- 35.5
- 38
溝深さ(mm)
- 6
- 6.3
- 7
- 8
- 8.5
- 9.5
- 10
- 11
- 14
仕様
- インチ仕様
- メトリック仕様
タイプ
- DGCM□□□□□R
- DGCM□□□□□RS
出荷日
すべて
1日以内
5日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

ボス

(mm)

穴径

(mm)

溝幅

(mm)

ボルトD1

(mm)

取付深さ

(mm)

溝深さ

(mm)

仕様

重量

(kg)

最小発注数量

50	38.44 ～ 40	4	40	22	10.4	18	20	6.3	メトリック仕様	0.3	1個
63	38.44 ～ 40	5	50	22	10.4	18	20	6.3	メトリック仕様	0.5	1個
80	48.44 ～ 50	6	60	25.4	9.5	20	25	6	インチ仕様	1.1	1個
80	48.44 ～ 50	6	60	27	12.4	20	25	7	メトリック仕様	1.1	1個
100	61.44 ～ 63	7	70	31.75	12.7	28	32.5	8	インチ仕様	2.2	1個
100	48.44 ～ 50	7	70	32	14.4	46	32	8.5	メトリック仕様	1.5	1個
125	61.44 ～ 63	8	80	38.1	15.9	55	35.5	10	インチ仕様	2.8	1個
125	61.44 ～ 63	8	80	40	16.4	52	29	9.5	メトリック仕様	2.8	1個
160	61.44 ～ 63	10	100	50.8	19.1	72	38	11	インチ仕様	4.6	1個
160	61.44 ～ 63	10	130	40	16.4	88	29	9.5	メトリック仕様	4.6	1個
200	61.44 ～ 63	12	150	47.625	25.4	130	35	14	インチ仕様	7	1個
200	61.44 ～ 63	12	150	60	25.7	130	35	14	メトリック仕様	7	1個
250	61.44 ～ 63	14	190	47.625	25.4	150	35	14	インチ仕様	11.1	1個
250	61.44 ～ 63	14	190	60	25.7	160	35	14	メトリック仕様	11.1	1個

通常単価(税別) (税込単価)	通常出荷日

44,508円 ( 48,959円 )	1日目
54,336円 ( 59,770円 )	1日目
66,762円 ( 73,438円 )	1日目
66,762円 ( 73,438円 )	1日目
79,326円 ( 87,259円 )	1日目
79,326円 ( 87,259円 )	1日目
96,876円 ( 106,564円 )	1日目
96,876円 ( 106,564円 )	1日目
100,035円 ( 110,039円 )	5日目
126,360円 ( 138,996円 )	1日目
161,460円 ( 177,606円 )	1日目
161,460円 ( 177,606円 )	1日目
200,070円 ( 220,077円 )	1日目
200,070円 ( 220,077円 )	1日目

詳細情報

基本情報

両面で最大16コーナー使用可能のチップを採用し、優れた経済性を発揮。

ご注意

カッタ本体には、チップは付属しておりません。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
