住友電工ハードメタル

GSX MILL 4枚刃ラジアスエンドミル防振タイプ GSXVL4000-R-2.5D型

カタログ |

数量スライド割引

通常単価(税別): 10,048円～54,994円

税込単価: 11,053円～60,493円

不等分割+不等リードの最適化により、耐びびり性・耐欠損性が大幅に向上し、かつ切...

工具材質
超硬
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
微小R
コーティング詳細
GSXコート
ねじれ角詳細
40°・43°
刃径公差
±0.01
シャンク径公差
h5

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■推奨加工例

■刃径サイズ

耐びびり性・耐欠損性大幅向上

GSXVL型は高負荷加工で抜群の性能を発揮。 GSV型は耐びびり性と経済性を両立。

GSX MILL 4 枚刃ラジアスエンドミル　防振タイプ　GSXVL4000-R-2.5D型性能グラフ

■ 切削領域

性能・試験情報

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

●側面加工

GSX MILL 4 枚刃ラジアスエンドミル　防振タイプ　GSXVL4000-R-2.5D型切削条件表1

●溝加工

GSX MILL 4 枚刃ラジアスエンドミル　防振タイプ　GSXVL4000-R-2.5D型切削条件表2

1. 安定した加工を行うためには、剛性のある精度の高い機械・ホルダをご使用ください。
2. ドライ加工の場合はエアブローを使用してください。
3. ステンレス鋼、耐熱合金、チタン合金を加工する場合はウェットで加工してください。
4. ご使用の機械の回転速度が推奨切削条件に達しない場合は、最高回転速度でご使用ください。

GSX MILL 4 枚刃ラジアスエンドミル　防振タイプ　GSXVL4000-R-2.5D型切削図

選定サポート情報

型番リスト

表示件数

型番

加工用途（加工形状）

被削材

ねじれ角

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

首角

(°)

図

最小発注数量

平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	3	8	0.2	9.5	6	50	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	3	8	0.5	9.5	6	50	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	4	10	0.2	11.5	6	50	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	4	10	0.5	11.5	6	50	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	4	10	1	11.5	6	50	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	5	13	0.2	14.5	6	60	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	5	13	0.5	14.5	6	60	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	5	13	1	14.5	6	60	±20	15	Fig1	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	6	15	0.3	-	6	60	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	6	15	0.5	-	6	60	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	6	15	1	-	6	60	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	6	15	1.5	-	6	60	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	8	20	0.3	-	8	80	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	8	20	0.5	-	8	80	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	8	20	1	-	8	80	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	8	20	1.5	-	8	80	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	8	20	2	-	8	80	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	10	25	0.3	-	10	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	10	25	0.5	-	10	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	10	25	1	-	10	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	10	25	1.5	-	10	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	10	25	2	-	10	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	12	30	0.5	-	12	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	12	30	1	-	12	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	12	30	1.5	-	12	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	12	30	3	-	12	90	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	16	40	1	-	16	115	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	16	40	1.5	-	16	115	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	16	40	2	-	16	115	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	16	40	3	-	16	115	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	20	50	1	-	20	125	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	20	50	1.5	-	20	125	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	20	50	2	-	20	125	±20	-	Fig2	1個
平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[◎] / 高硬度鋼HRC61～[○] / ステンレス鋼[◎] / 鋳鉄[○] / チタン[○]	不等リード・不等分割	20	50	3	-	20	125	±20	-	Fig2	1個

通常単価(税別) (税込単価)	通常出荷日

10,048円 ( 11,053円 )	7日目
10,048円 ( 11,053円 )	7日目
10,694円 ( 11,763円 )	5日目
10,508円 ( 11,559円 )	7日目
10,508円 ( 11,559円 )	7日目
11,122円 ( 12,234円 )	7日目
11,122円 ( 12,234円 )	7日目
11,122円 ( 12,234円 )	7日目
10,508円 ( 11,559円 )	7日目
10,508円 ( 11,559円 )	7日目
10,508円 ( 11,559円 )	7日目
10,508円 ( 11,559円 )	7日目
12,349円 ( 13,584円 )	7日目
12,349円 ( 13,584円 )	7日目
12,565円 ( 13,822円 )	5日目
12,349円 ( 13,584円 )	7日目
12,349円 ( 13,584円 )	7日目
15,954円 ( 17,549円 )	7日目
15,954円 ( 17,549円 )	7日目
15,954円 ( 17,549円 )	7日目
15,954円 ( 17,549円 )	1日目
15,954円 ( 17,549円 )	7日目
19,099円 ( 21,009円 )	2日目
19,099円 ( 21,009円 )	7日目
19,099円 ( 21,009円 )	7日目
19,099円 ( 21,009円 )	7日目
38,504円 ( 42,354円 )	7日目
38,504円 ( 42,354円 )	7日目
38,504円 ( 42,354円 )	7日目
38,504円 ( 42,354円 )	7日目
54,994円 ( 60,493円 )	2日目
54,994円 ( 60,493円 )	2日目
48,470円 ( 53,317円 )	5日目
54,994円 ( 60,493円 )	7日目

詳細情報

基本情報

基本情報

不等分割+不等リードの最適化により、耐びびり性・耐欠損性が大幅に向上し、かつ切削抵抗低減による高速高送り加工を実現。

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

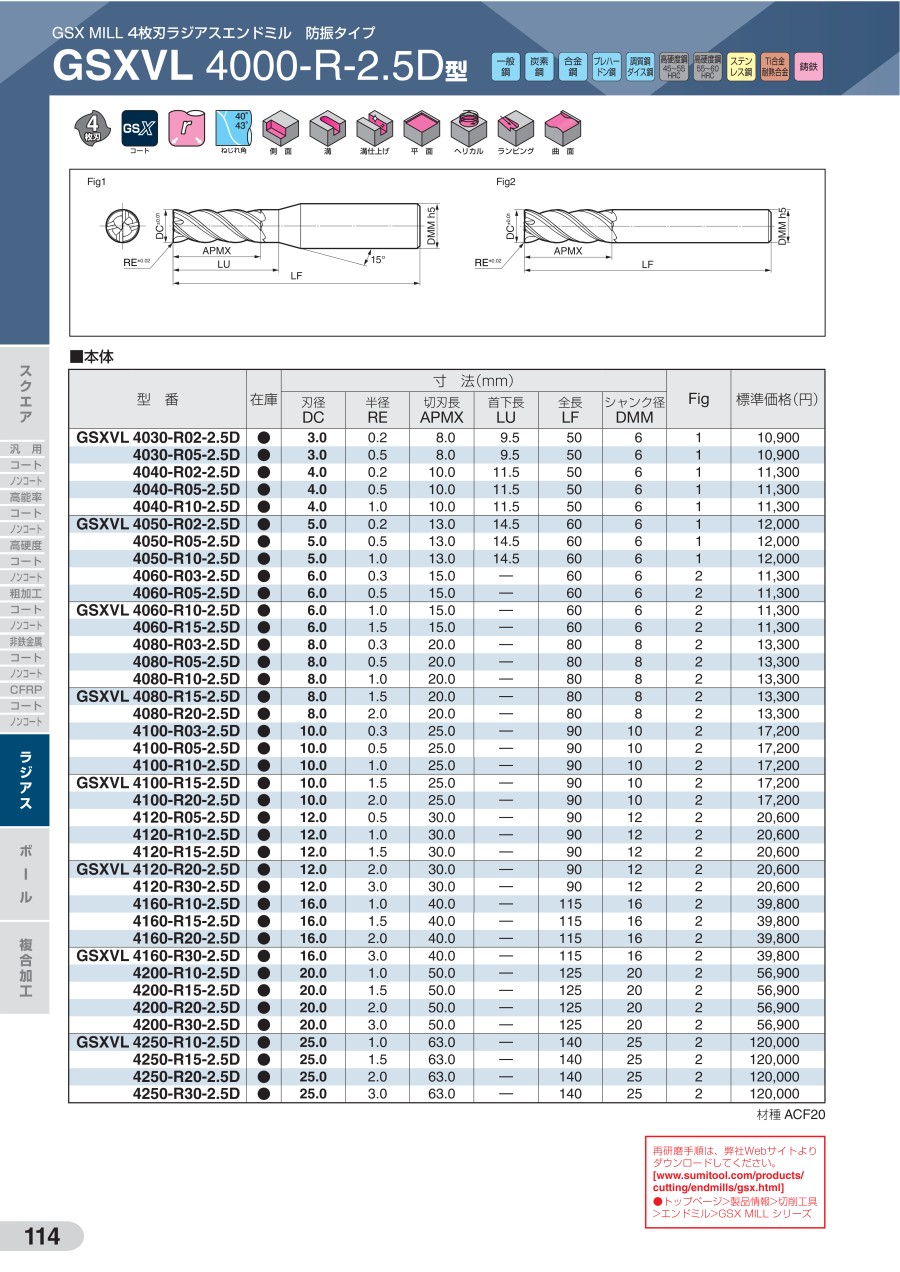

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
高能率側面切削用エンドミル ER5HS-PN 首下5DCタイプ
オーエスジー
AM-HFC アディティブ・マニュファクチャリング用エンドミル高送りラジアスタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
