住友電工ハードメタル

GSX MILL ボールエンドミル GSXB20000型

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 4,084円～56,145円

税込単価: 4,492円～61,760円

【特長】・低Co超硬母材の採用で、剛性と耐摩耗性を同時に向上・超平滑TiAlN...

加工用途（加工形状）
平面 / 側面 / 曲面 / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / チタン
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±10
コーティング詳細
GSXコート
ねじれ角詳細
30°
刃径公差
-0.03～0
シャンク径公差
h5

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

用途	汎用 R加工
刃数	2
刀径（mm）	φ0.4～20
刃長	1.5D
底刃形状	R

GSX MILL ボールエンドミル GSXB20000型選定サポート情報_加工用途

推奨加工例

■耐熱・耐摩耗性向上

新コーティングと超微粒超硬母材との組合わせにより、耐熱・耐摩耗性を向上

■適用領域

■切削抵抗緩和

R刃の強ねじれ角による切削抵抗緩和

■切りくず排出性向上

独自のポケット形状+ポケットエリア拡大により、切りくず排出性向上

性能・試験情報

■使用実例

被削材：  SKD11（生）
工具寸法：  R0.5 （2枚刃）
切削条件：  v_c=60m/min（n=19,000min^-1）, v_f=1,140mm/min（f_z=0.03mm/t）
                a_p=0.02mm, p_f=0.05mm, Dry
設備：  立形M/C BT40

外形図

推奨切削条件

推奨切削条件表

1. ワークや機械により振動や異音が発生するときは、状況に応じて切削条件を変更してください。
2. ご使用の機械の回転速度が推奨切削条件に適しない場合は最高回転速度でご使用ください。

R加工

適用被削材

一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	高硬度鋼			ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CFRP
一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	45～55 HRC	55～60 HRC	60～65 HRC	ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CFRP
◎	◎	◎	◎	◎	◎	○	-	◎	○	○	-	-	-	-

◎：最適 ○：適用 -：推奨しません

選定サポート情報

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

図

最小発注数量

0.6	0.9	0.3	1.2	4	50	10	Fig1	1個
0.6	0.9	0.3	1.2	4	50	10	Fig1	1個
1	1.5	0.5	2	4	50	10	Fig1	1個
1.5	2.5	0.75	3	4	50	10	Fig1	1個
2	3	1	4	6	60	15	Fig1	1個
2	3	1	4	6	60	15	Fig1	1個
3	4.5	1.5	6	6	60	15	Fig1	1個
5	7.5	2.5	10	6	80	15	Fig1	1個
6	9	3	-	6	80	-	Fig2	1個
8	12	4	-	8	90	-	Fig2	1個
8	12	4	-	8	90	-	Fig2	1個
10	15	5	-	10	100	-	Fig2	1個
12	18	6	-	12	110	-	Fig2	1個
14	21	7	38	16	110	15	Fig1	1個
16	24	8	-	16	140	-	Fig2	1個
18	27	9	50	20	140	15	Fig1	1個
20	30	10	-	20	160	-	Fig2	1個

通常単価(税別) (税込単価)	通常出荷日

4,621円 ( 5,083円 )	在庫品1日目当日出荷可能
4,621円 ( 5,083円 )	7日目
4,297円 ( 4,727円 )	8日目
4,763円 ( 5,239円 )	7日目
4,085円 ( 4,494円 )	1日目
4,084円 ( 4,492円 )	3日目
4,445円 ( 4,890円 )	2日目
4,812円 ( 5,293円 )	3日目
4,626円 ( 5,089円 )	2日目
7,805円 ( 8,586円 )	1日目
7,804円 ( 8,584円 )	5日目
8,744円 ( 9,618円 )	2日目
11,352円 ( 12,487円 )	2日目
28,379円 ( 31,217円 )	7日目
35,896円 ( 39,486円 )	8日目
45,253円 ( 49,778円 )	7日目
56,145円 ( 61,760円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・低Co超硬母材の採用で、剛性と耐摩耗性を同時に向上
・超平滑TiAlN径コートの採用により、耐摩耗性の向上と共に切削抵抗を低減し、高能率荒加工が可能

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

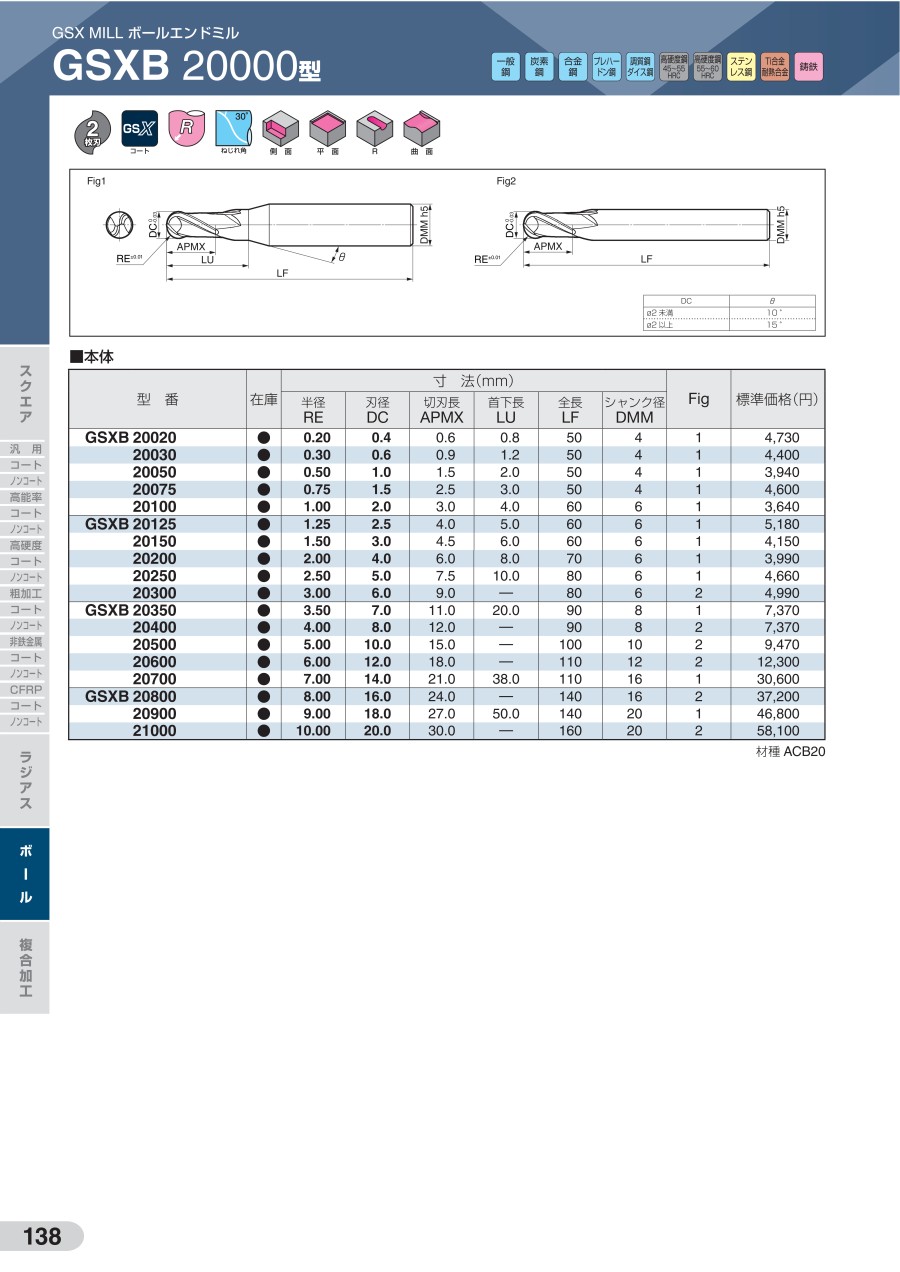

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
