住友電工ハードメタル

ZXコートUP MILL SSUP4000ZX型

カタログ |

数量スライド割引

通常単価(税別): 7,611円～56,977円

税込単価: 8,372円～62,675円

【特長】・CBN焼結体に迫る硬度・耐摩耗性、耐酸化性、耐剥離性が向上・ノンコー...

加工用途（加工形状）
平面 / 側面 / 溝 / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / チタン
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
アタリ付き
コーティング詳細
ZXコート
ねじれ角詳細
40°
シャンク径公差
h6

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

首角

(°)

図

最小発注数量

2	6	7	4	50	-0.028～-0.014	15	Fig1	1個
3	8	9.5	6	50	-0.038～-0.02	15	Fig1	1個
4	11	12.5	6	50	-0.038～-0.02	15	Fig1	1個
5	13	14.5	6	60	-0.038～-0.02	15	Fig1	1個
6	13	-	6	60	-0.047～-0.025	-	Fig2	1個
7	16	18	8	70	-0.047～-0.025	15	Fig1	1個
8	19	-	8	80	-0.047～-0.025	-	Fig2	1個
9	19	21.5	10	90	-0.047～-0.025	15	Fig1	1個
10	22	-	10	90	-0.047～-0.025	-	Fig2	1個
11	22	24.5	12	90	-0.047～-0.025	15	Fig1	1個
12	26	-	12	90	-0.047～-0.025	-	Fig2	1個
14	26	28.5	16	110	-0.047～-0.025	15	Fig1	1個
15	26	28.5	16	110	-0.047～-0.025	15	Fig1	1個
16	32	-	16	115	-0.047～-0.025	-	Fig2	1個
18	32	34.5	20	120	-0.047～-0.025	15	Fig1	1個
20	38	-	20	125	-0.047～-0.025	-	Fig2	1個

通常単価(税別) (税込単価)	通常出荷日

7,611円 ( 8,372円 )	7日目
7,644円 ( 8,408円 )	2日目
7,990円 ( 8,789円 )	2日目
8,512円 ( 9,363円 )	3日目
9,271円 ( 10,198円 )	2日目
10,620円 ( 11,682円 )	7日目
11,378円 ( 12,516円 )	2日目
13,317円 ( 14,649円 )	7日目
15,424円 ( 16,966円 )	2日目
17,868円 ( 19,655円 )	7日目
19,217円 ( 21,139円 )	2日目
25,032円 ( 27,535円 )	7日目
31,775円 ( 34,953円 )	7日目
38,940円 ( 42,834円 )	7日目
52,004円 ( 57,204円 )	7日目
56,977円 ( 62,675円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・CBN焼結体に迫る硬度
・耐摩耗性、耐酸化性、耐剥離性が向上
・ノンコート品に比べ、寿命が約6倍

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

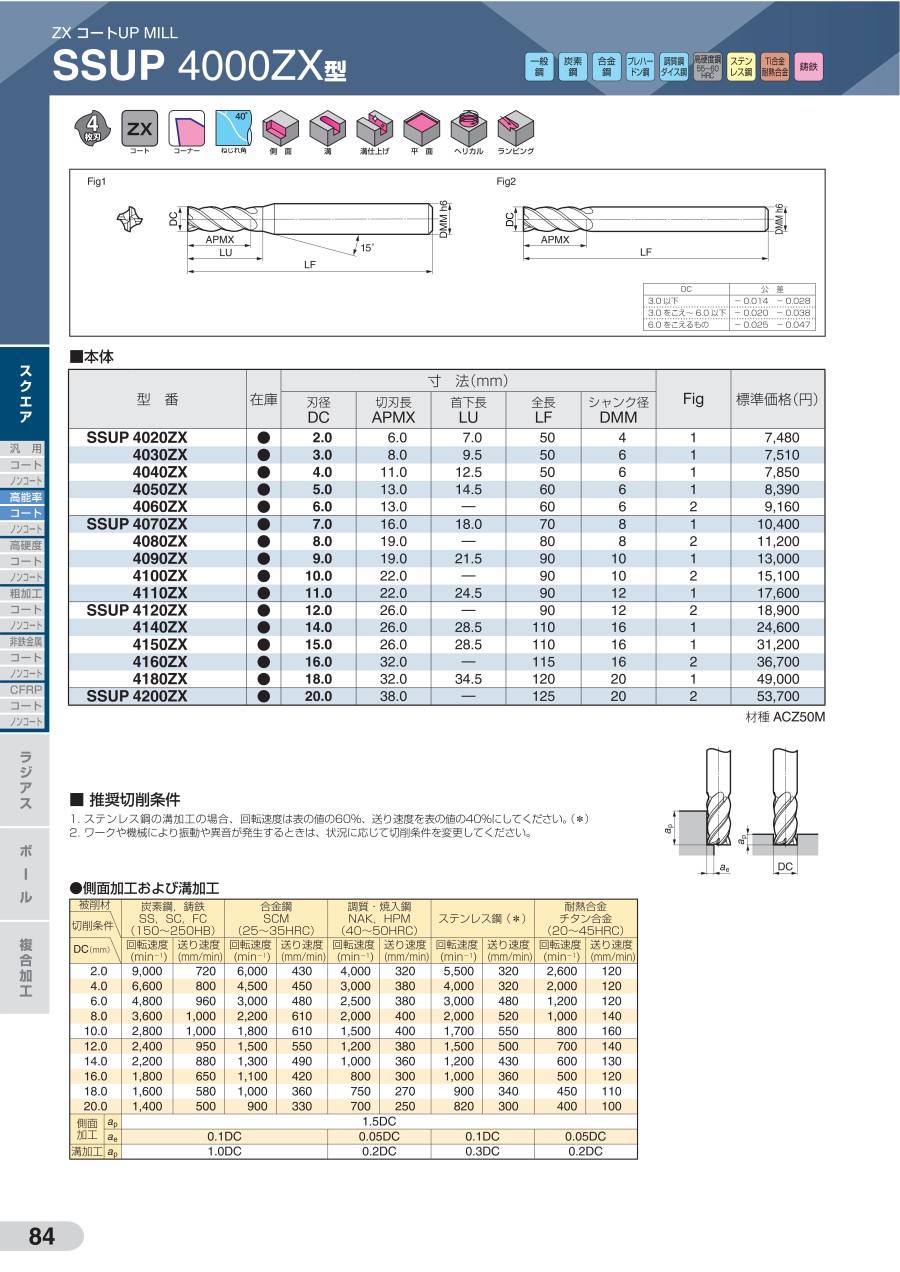

カタログ
