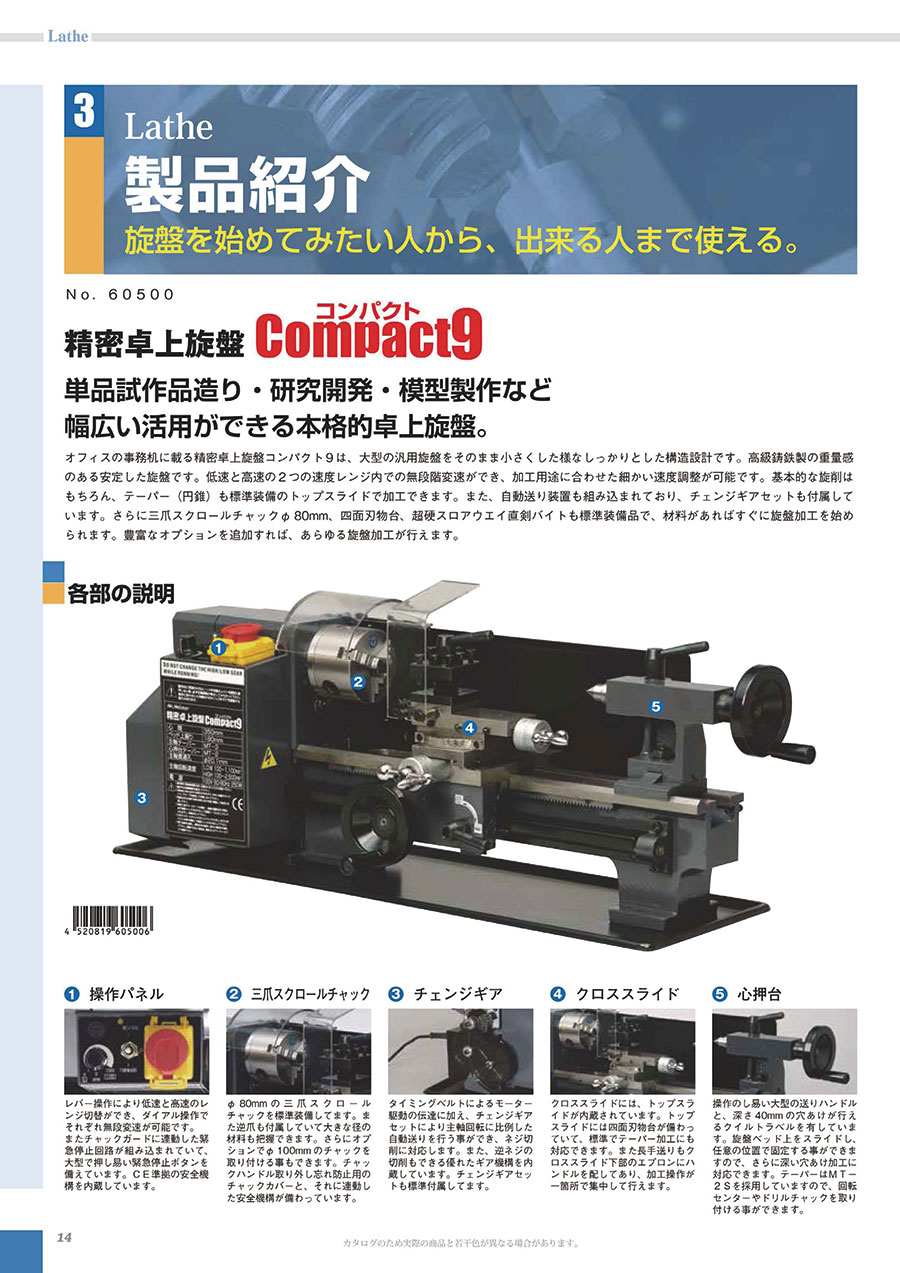

精密卓上旋盤Compact9

*1：±1.0%

トップスライド

施盤には、トップスライドという送りが内蔵されていたり、取り付ける事ができたりします。施盤の送りハンドルは刃物台をタテとヨコに動かせますが、斜めには送れません。トップスライドがあると、刃物台を斜めに送れ、テーパー（円錐）加工が行えます。

自動送り

主にネジ切削ができる施盤についての自動送り装置の説明。施盤には親ネジがあります。親ネジはタテ送りハンドルを操作すると回ります。主軸台の側にギアボックスがあり、チェンジギアが組み込まれています。自動送りをオンにすると、主軸のギアとこのチェンジギアが繋がり、親ネジをギア比で回転させます。このギア比を変える主軸回転当たりの自動送りの速度も変わります。さらに別のギアを組み込む事で、ネジの切削が行えるようになります。

固定振止

丸棒を三爪スクロールチャックに把握する場合、正爪時は材料の直径にもよりますが、2～2.5倍迄の長さ以上になると振れが生じます。長くなればなるほど、振れやすくなります。重力があるので片側を抑えないと振れはなくなりません。抑えずに回すと大きく円を描きながら回り、爪の掴みもはずれてしまう危険があります。そのうえ、刃物を押し当てるのはとても危険です。事故になります。刃も欠けるし、切削面も粗くなります。しかし、長いものに穴をあけたり、パイプ状の材料だとセンターでは押し支えられません。固定振止はそれ自体で材料を固定するものではありませんが、接触針が3本出ていてそれを材料の外周に合わせる事でそれ以上材料が動かなくなり、材料の振れを防止します。固定振止は施盤ベッドに固定する振止になります。

移動振止

材料が細かい時や軟らかい状態で、刃物を押し当てると、曲がって逃げます。材料が逃げてしまうと刃が立たないので、切削ができません。移動振止はその逃げを防止します。クロススライドと共に移動する振止です。

・三爪スクロールチャックφ80mm（本体取付済）
・チャックハンドル
・逆爪セット
・チップトレイ
・チェンジギアセット
・レースセンター MT-2S
・超硬スロアウエイ直剣バイト・チップ付き No.66702
・スロアウエイバイト専用TROXレンチ
・スプラッシュガード（本体取付済）
・標準工具一式
・取扱説明書
・製品保証書
