ツール用品技術窓口
カクダス君
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 37,470円～56,344円
- 税込単価
- 41,217円～61,978円
セット後は加工物の浮き上がりや角度調節の為、ハンマー等で叩かないで下さい。
詳細情報を確認する- 使用能力最小
- 5φ
- 直角度
- ±0.005
- 精度
- ±10分
- 材質
- SK２
- 特長
- バイスの固定口金と移動口金の間にセットします。加工物をセット後、バイスで締め付けて下さい。加工角度が決まったら底面のクランプボルトでロックされているか確認して下さい。
- 硬度
- HRC50°～54°
- アングル角度
- ０°～６０°
未確定：候補が6型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
| 材質 | SK2 |
|---|---|
| 硬度 | HRC50°～54° |
| 直角度 | ±0.005mm |
| 角度精度 | ±10分 |
| アングル角度 | 0°～60° |
外形図
使用方法・使用事例
使用方法
（1）加工角度が決まったら底面のクランプボルトでロックされているか確認してください。
（2）バイスの固定口金と移動口金の間にセットします。
（3）加工物はカクダス君より幅の広い物に限ります。
（4）加工物をセット後、バイスで締付けてください。
（5）セット後は加工物の浮上りや角度調整の為、ハンマー等で叩かないでください。
（2）バイスの固定口金と移動口金の間にセットします。
（3）加工物はカクダス君より幅の広い物に限ります。
（4）加工物をセット後、バイスで締付けてください。
（5）セット後は加工物の浮上りや角度調整の為、ハンマー等で叩かないでください。
角度設定
（1）底面のクランプボルトを緩めてください。
（2）角度設定を行います。
（3）標準品は手動で行ってください。
（4）微調整付の場合は側面の調整ボルトを六角レンチで回し角度を設定してください。
（5）角度設定が済みましたら、側面のクランプボルトでロックしてください。
（2）角度設定を行います。
（3）標準品は手動で行ってください。
（4）微調整付の場合は側面の調整ボルトを六角レンチで回し角度を設定してください。
（5）角度設定が済みましたら、側面のクランプボルトでロックしてください。
微調整付 AP-1

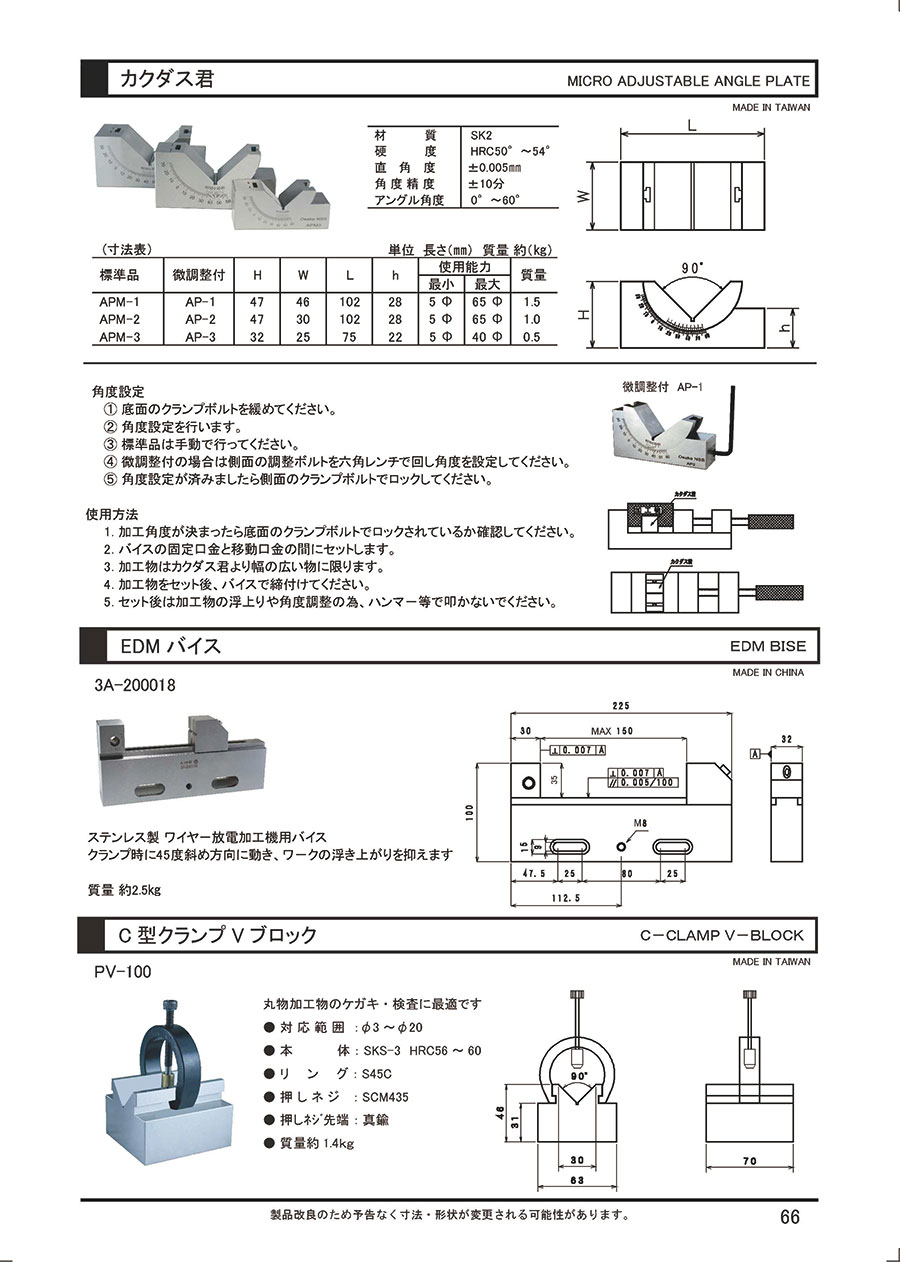

カタログ
商品担当おすすめ
ニューストロング
アジャスタブルアングルプレート
ニューストロング
プッシュ プレート（セリ板）
カクダス君のレビュー
汎用フライスにて、切削加工
4
4.02018/12/08
角度精度、汎用加工段取り短縮できる。
目盛が、小さく、細かい為、寸法合わせ時にル−ぺが必要。
