型番

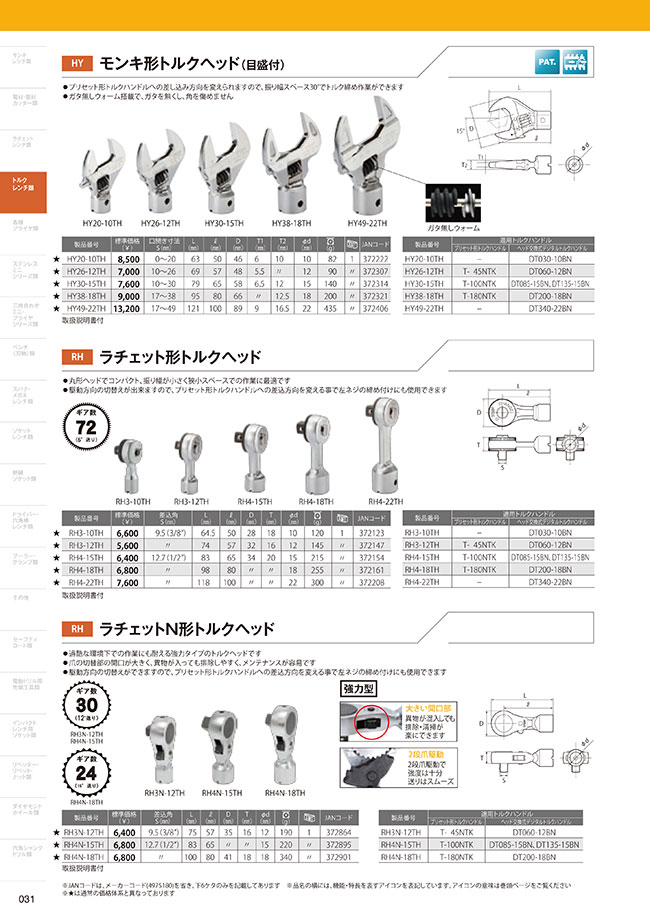

ラチェット形トルクヘッド
RH4-18TH
RH4-15TH
RH3-12TH
寸法
寸法図
| 製品 番号 | 差込角 S(mm) | コネクタ部 内径 D(mm) | 頭部 外径 D(mm) | 厚さ T(mm) | 全長 L(mm) | 頭部 有効長 ℓ(mm) |
|---|---|---|---|---|---|---|
| RH3-10TH | 9.5(3/8″) | φ10 | 28 | 32 | 64.5 | 50 |
| RH3-12TH | 9.5(3/8″) | φ12 | 32 | 29.5 | 74 | 57 |
| RH4-15TH | 12.7(1/2″) | φ15 | 34 | 37 | 83 | 65 |
| RH4-18TH | 12.7(1/2″) | φ18 | 34 | 37 | 98 | 80 |
| RH4-22TH | 12.7(1/2″) | φ22 | 34 | 37 | 118 | 100 |
絞り込み条件：5 項目の仕様が未選択です
トラスココード
- 392-5111
- 392-5102
- 392-5099
- 392-5081
- 392-5072
コネクタ部内径(mm)
- 10
- 12
- 15
- 18
- 22
差込角(mm)
- 9.5（3/8inch）
- 12.7（1/2inch）
全長(mm)
- 64.5
- 74
- 83
- 98
- 118
頭部有効長(mm)
- 50
- 57
- 65
- 80
- 100
タイプ
- RH
出荷日
- すべて
- 当日出荷可能
- 1日以内
詳細情報
基本情報
ギア数72でラチェット駆動角5度のトルクレンチ用ヘッドです。
【特長】
・丸形ヘッドでコンパクト、振り幅が小さく狭小スペースでの作業に最適です。
・駆動方向の切替えが出来ますので、プリセット形トルクハンドルへの差込方向を変える事で左ネジの締め付けにも使用できます。
・振り幅スペース30°でトルク締め作業ができます。
・2つのウォームで下あごのラック部分を挟み込むバックラッシュレスウォーム（PAT.）搭載します。
・ガタを無くし、ボルト、ナットとくわえ面との隙間を少なくでき、角を傷めません。
【用途】
・適応するプリセット形・ヘッド交換式デジタルトルクハンドルに接続して使用。
