ラチェットハンドル（差込角9.5mm・12.7mm）
- 通常単価(税別)
- 5,167円～5,593円特別価格
- 税込単価
- 5,684円～6,152円特別価格
ラチェット式ハンドル。【特長】・RH-3/4は独自のラチェット機構を採用。・頭部が小さく歯数が72歯と...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
ラチェット式ハンドル。
【特長】
・RH-3/4は独自のラチェット機構を採用。
・頭部が小さく歯数が72歯と細かい。
・苛酷な条件でも安定したラチェット作動が得られる。
・切替えフタを廻すことで送り方向を切替えることができる。
【用途】
・自動車整備・機械設備の保守・組立等に。
・コンパクトヘッドで狭所作業に最適。
商品情報
製品仕様
RH-3 / 4の外観
RH-6Nの外観
| 製品番号 | 差込角S（mm） | 重量（ｇ） | 保証トルク（N・m） |
|---|---|---|---|
| RH-3 | 9.5（3/8″） | 245 | 205.9 |
| RH-4 | 12.7（1/2″） | 390 | 588.4 |
| RH-6N | 19.0（3/4″） | 2,225 | 1,372.9 |
外形寸法
RH-3の外形寸法図
差込角9.5mm
RH-4の外形寸法図
差込角12.7mm
RH-6Nの外形寸法図
| 製品番号 | L（mm） | D（mm） | T（mm） | t1（mm） | t2（mm） |
|---|---|---|---|---|---|
| RH-3 | 200 | 32 | 16 | 6 | 11 |
| RH-4 | 253 | 34 | 20 | 8 | 12 |
| RH-6N | 500 | 62 | 31 | 21 | – |
お手入れ方法
お手入れ方法の説明図
時々注油する。カチカチといった作動音が鈍くなったら、浸透潤滑油を外側から吹き付ける、もしくは止めネジを外して切替えフタをあけ注油すると再びカチカチと小気味良い作動音で使用できる。
分解→注油の後、左図の要領で組み立てる。
- 1.カマボコ形の爪にハート型のバネを差し込み、図のようにセットする。
- 2.切換えフタのピンをハート型のバネの内側にひっかけて矢印の方向へハート型のバネを拡げながら、中心の穴を合わせてはめる。
注意・禁止事項
- ハンドル部にパイプなどを差し込んで、過大な力を加えないでください。
- ソケットの角ドライブは根元まで差し込んでください。
- 工具の使用目的以外には使用しないでください。

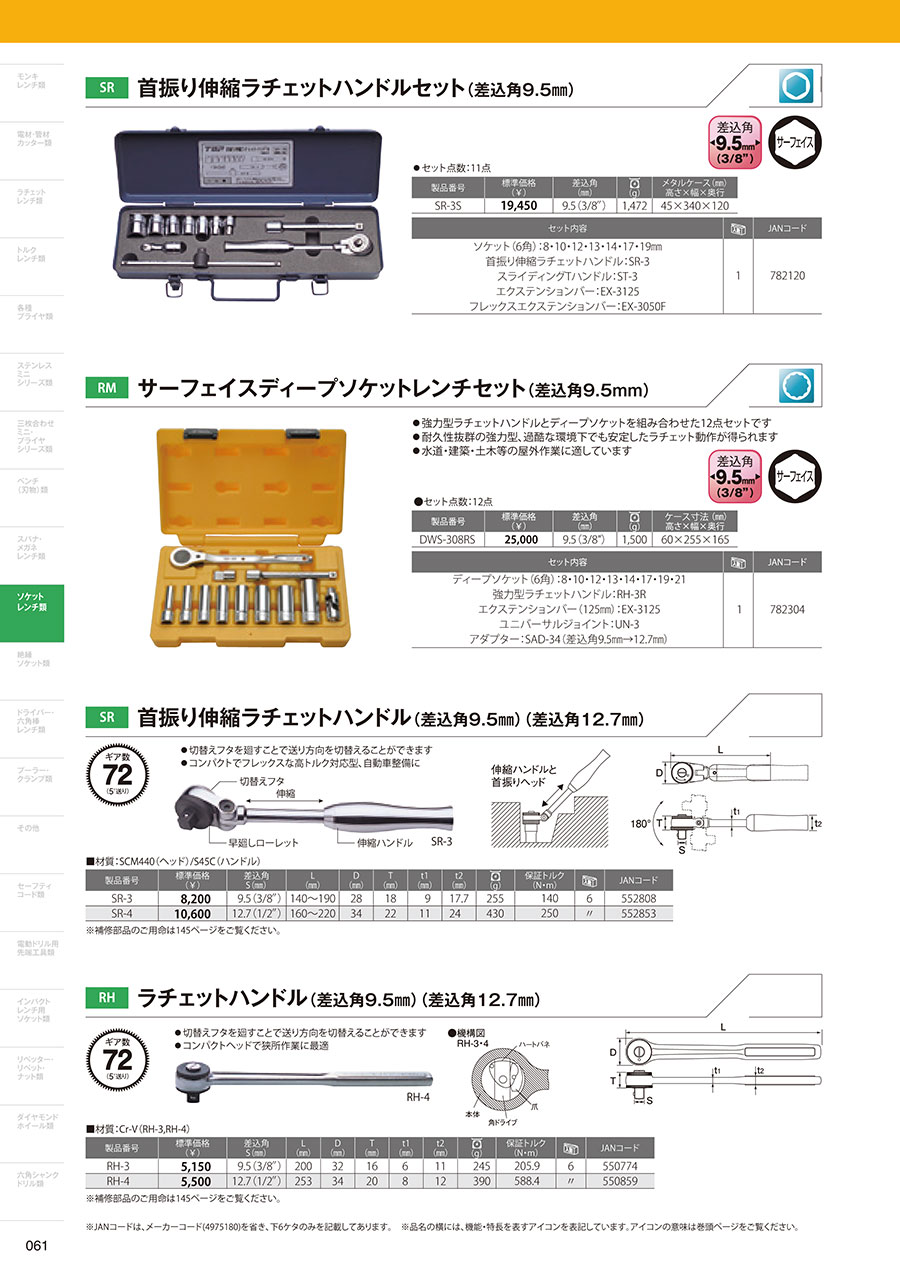

カタログ
