ハタヤリミテッド

空リール

ご注意

  • 機種ごとに巻き取り制限重量があります。空リールは巻き取り専用です。電源やエアー源などへの接続はできません。

【ディージット】
探しまわる購買は
もうおしまい
未確定 8 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

製品の基本仕様・特長

  • 一般的に太いものはドラム（中筒径）の大きい機種を選定してください。またケーブルやホースなどには曲げ半径に制限があります。
型番寸法（mm）質量（kg）制限重量（kg）
J-1H278×W224×D1421.41.6
S-1H326×W275×D1812.24
T-1H367×W307×D2132.64
R-1H390×W315×D2323.45
LP-1H397×W315×D2884.69
L-1H410×W340×D2403.88
SP-1H506×W420×D2977.820
HSF-1NH377×W334×D3713.05


空リール巻取容量表

単位：m
巻取物外径（mm）型番
J-1S-1T-1R-1LP-1L-1SP-1HSF-1N
27------1410
26-----71714
25-----141715
24----9142416
23----10152416
22---910162716
21--71410172823
20--131419173124
19--131619264024
18-9131620264025
17-15151621284435
16-15202522295936
15615202531416047
14622222734436450
13622283036448363
128243142515810565
1111344245548111080
10124554607584142101
91648577783110168118
8186081100108139242166
72590102134142200284220
637117147170212243419287
558179215241301381611437
488270336414483594968665
31604985887228481,0451,7091,200
23501,1431,3711,6582,0112,4073,8702,692

規格表

型番J-1S-1T-1R-1LP-1L-1SP-1HSF-1N
円盤外径（φ）215275294315315340420300
中筒径（φ）12513413418619018622590
ドラム巾（mm）60103102133164155160170

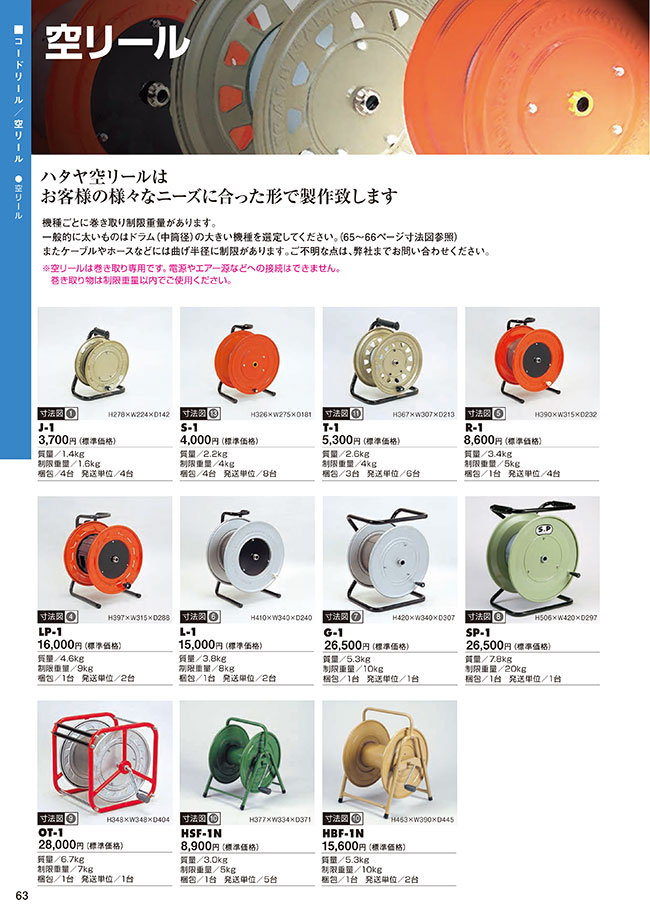

商品画像

外形図

空リール 外形図01

J型
※（ ）内はJ型の寸法

空リール 外形図02

S型
※（ ）内は50mタイプの寸法

空リール 外形図03

T型
※（ ）内は50mタイプ SBGE型の寸法

空リール 外形図04

R-1型

空リール 外形図05

LP型
※（ ）内はLP型の寸法

空リール 外形図06

L型
※（ ）内はLC型の寸法

空リール 外形図07

SP型

空リール 外形図08

HSF型
※（ ）内はHBF型の寸法

※各寸法図は製品の仕様変更等により異なる場合があります。

絞り込み条件：8 項目の仕様が未選択です

  • JANコード

  • トラスココード

  • 材質1

  • 巻取制限重量(kg)

  • 本体寸法(mm)奥行

  • 本体寸法(mm)高さ

  • 本体寸法(mm)幅

  • 外径φ10巻取容量(m)

  • 内容量

  • タイプ

  • 出荷日

    • すべて
    • 1日以内
    • 2日以内

型番リスト

表示件数
  • 1
    • 型番
    HSF-1N
    J-1
    L-1
    LP-1
    R-1
    S-1
    SP-1
    T-1

    JANコード

    トラスココード

    材質1

    巻取制限重量(kg)

    本体寸法(mm)奥行

    本体寸法(mm)高さ

    本体寸法(mm)幅

    外径φ10巻取容量(m)

    質量

    (kg)

    内容量

    		最小発注数量
    4930510109107
    370-3444
    -
    5.0
    371
    377
    334
    101
    3
    1台
    1個
    4930510109015
    370-3517
    -
    1.6
    142
    278
    224
    12
    1.4
    1台
    2個
    4930510109060
    370-3622
    -
    8.0
    240
    410
    340
    84
    3.8
    1台
    1個
    4930510109053
    -
    -
    9
    288
    397
    315
    75
    4.6
    1台
    1個
    4930510109046
    370-4041
    -
    5.0
    232
    390
    315
    60
    3.4
    1台
    1個
    4930510109022
    370-4271
    円盤：鉄
    4.0
    181
    326
    275
    45
    2.2
    1台
    2個
    4930510109084
    370-4416
    -
    20.0
    297
    506
    420
    142
    7.8
    1台
    1個
    4930510109039
    370-4688
    -
    4.0
    213
    367
    307
    54
    2.6
    1台
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    10,600円9,223円
    ( 10,145円 )
    2日目
    3,963円3,774円
    ( 4,151円 )
    1日目
    15,093円13,515円
    ( 14,867円 )
    1日目
    16,223円14,957円
    ( 16,453円 )
    2日目
    9,290円8,332円
    ( 9,165円 )
    1日目
    5,069円3,864円
    ( 4,250円 )
    1日目
    29,005円23,949円
    ( 26,344円 )
    1日目
    6,098円5,245円
    ( 5,770円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    様々なニーズに合った形で使うことができる巻き取り専用の空リール。
    【特長】
    ・各種コード・ケーブル・ホースなどの巻き取りに最適。
    【用途】
    ・各種コード、ホース、ケーブルの巻き取りに。

    ご注意

    • 機種ごとに巻き取り制限重量があります。空リールは巻き取り専用です。電源やエアー源などへの接続はできません。
