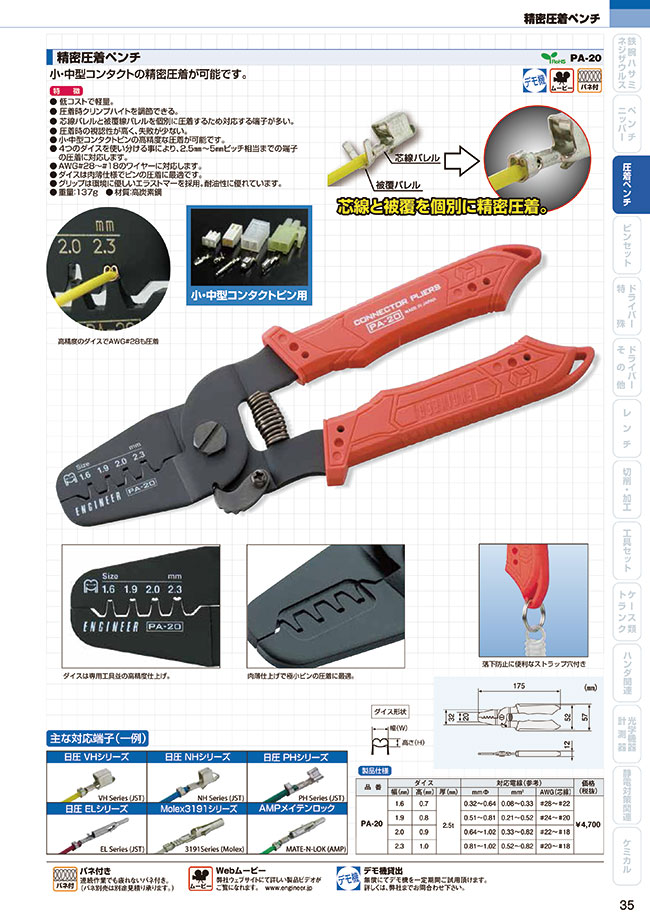

精密圧着ペンチ PA-20
製品特長・仕様
製品の基本仕様・特長
【仕様】
ダイスは専用工具並の高精度仕上げ。
ダイスの裏面は肉薄仕上げ。
芯線・被覆共に高精度圧着ができる。
（mm）
| 型番 | ダイス 幅 | ダイス 高 | ダイス 厚 | 対応電線（参考） | ||
|---|---|---|---|---|---|---|
| AWG（芯線） | mmφ | mm2 | ||||
| PA-20 | 1.6 | 0.7 | 2.5t | ＃28～＃22 | 0.32～0.64 | 0.08～0.33 |
| 1.9 | 0.8 | ＃24～＃20 | 0.51～0.81 | 0.21～0.52 | ||
| 2.0 | 0.9 | ＃22～＃18 | 0.64～1.02 | 0.33～0.82 | ||
| 2.3 | 1.0 | ＃20～＃18 | 0.81～1.02 | 0.52～0.82 | ||
- ※ 上記は芯線を圧着する際のダイス選定の目安です。
【特長】
落下防止に便利なストラップホール付き。
バネ付き
連続作業でも疲れないバネ付き。
【対応するコンタクトピンや対応電線の一例】
小・中型コンタクトピンに対応。
AWG#28～#18に対応。
外形図
使用方法・使用事例
使用例
注意・禁止事項
【利用上の注意】
精密圧着ペンチの2次加工。
●精密圧着ペンチの2次加工について
ハウジング（カプラー）へスムーズに挿入できない場合は、左図の赤丸のように圧着後の端子の幅を矯正してください。
●圧着精度に関して
この商品は汎用タイプでラチェット機構もありませんので圧着精度（圧着強度）は個人の握力や加圧量などによって差があります。また使用端子や電線種類によっても圧着精度に差があります。
この商品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度（圧着強度）を確認の上、本圧着を行ってください。
PA-20の仕様・寸法情報
絞り込み条件
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
ハーフピッチコネクターなどの小型端子の圧着に便利なペンチ。
【特長】
・小・中型コンタクトの精密圧着が可能で軽量、低コスト。
・4つのダイスサイズを使い分け、2.5mm～5mmピッチ相当までの端子の圧着に対応可能。
・ダイスは肉薄仕様。グリップに環境に配慮したエラストマーを採用し。耐油性に優れる。
【用途】
・肉薄仕様で極小ピンの圧着に最適。
