ツール用品技術窓口
型番

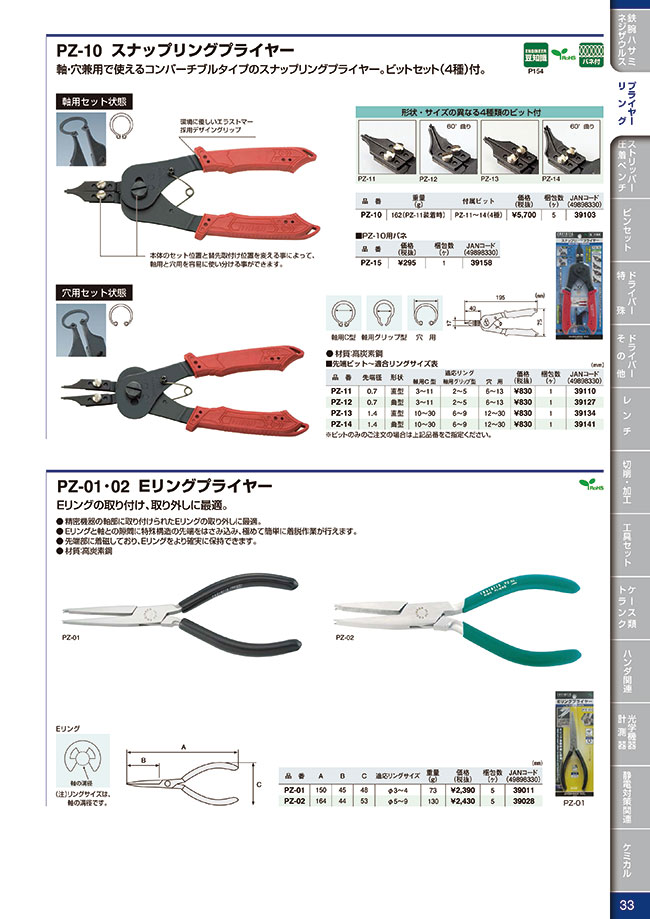

Eリングプライヤー PZ-01・02の主な特長について
着磁
先端が着磁されています。
ボックスジョイント
ガタのこない三枚合わせ仕様
先端部には作業に便利なマグネット入。
この商品の実際の利用例
オフィス機器のメンテナンス。
この商品の外形図と寸法
PZ-01の寸法図。
（mm）
| 品番 | リングサイズ(ｄ) | 重量(g) |
|---|---|---|
| PZ-01 | φ3～4 | 73 |
リングサイズは軸の溝径です。
PZ-02の寸法図。
（mm）
| 品番 | リングサイズ(ｄ) | 重量(g) |
|---|---|---|
| PZ-02 | φ5～9 | 130 |
リングサイズは軸の溝径です。
スナップリングについて
- 軸用スナップリング、溝径、適用する軸、軸外径。
- 穴用スナップリング、溝径、適用する穴、穴内径。
軸やペアリングが軸方向に抜けないように（スラスト荷重に対して）、軸や軸受けの縁に溝を切ってはめるリング状の止め輪です。
JIS B2804に規定されています。軸用と穴用があります。スナップリングはバネ用鋼でできており、弾力を利用して溝にはまる様になっています。修理やメンテナンスのためセットしてあったスナップリングを外した場合は、へたり等により新品のスナップリングとは寸法が違う場合があります。サイズを決定するにはリングの内径（穴用の場合はリングの外径）寸法を測るより、軸の外径（穴用の場合は穴の内径）寸法を測ってください。どちらの場合も溝径ではなく、軸の太い部分の外径（穴用の場合は穴の溝でない部分の内径）を測ります。例えば、外径20.0mmの丸棒に幅1.35mm、深さ0.5mmの溝を掘ると溝径（谷径）は19.0mmになりますが、ここにはスナップリング20mm用をセットします。19mm用ではありません。
絞り込み条件：3 項目の仕様が未選択です
適用リングサイズ(mm)
- 3～4
- 5～9
呼び寸法
- 150
- 175
トラスココード
- 322-7341
- 322-7324
タイプ
- PZ
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
Eリングの取り付け、取り外しに最適なプライヤー。
【特長】
・精密機器の軸部に取り付けられたEリングの取り外しに最適
・Eリングと軸との隙間に特殊構造の先端をはさみ込み、極めて簡単に着脱作業が行えます
・先端部に着磁しており、Eリングをより確実に保持できます
・材質は高炭素鋼
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
ミスミからのコメント
貴重なご意見ありがとうございます。使用箇所は「プライヤーの先端部の厚みが入るスペースがない箇所だった」とのこと、お話し頂きありがとうございました。 （例、プラスチックカバーを止めるEリングであり、突起部がない平面カバー。） 今後のご参考として、使用例にございます通り、Eリングの接触面が少なく、プライヤー先端の厚みが入る空間がある箇所にご使用いただけますと幸いです。 引き続きご愛顧の程よろしくお願い申し上げます。
