三菱マテリアル

BRL ニューポイントドリル

BRL ニューポイントドリル BRL0900S16-STI40T
この商品のFAQをみる（1件）
通常単価(税別)
16,508円
税込単価
18,159円

旋盤加工用ロウ付けドリルです。【特長】・中心刃がなくスラスト力が低いです。・再...

詳細情報を確認する
  • 加工穴深さ（L/D) (mm)
    3
  • 油穴（オイルホール）
    ○
  • コーティング・表面処理
    ノンコート
  • 工具材質
    超硬
  • 先端角 (°)
    150
  • 給油方式（詳細）
    内部
  • 被削材
    一般鋼$ステンレス鋼$鋳鉄
  • シャンクタイプ
    エンドミルシャンク
  • コーティング有無
    無
  • シンニング
    無

ご注意

  • 本商品はホルダのみです。チップは別売りです。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
    在庫なくなり次第販売終了となります。推奨代替シリーズはTAW WSTARインサートドリルとなります。仕様の違いをご確認ください。

型番:

BRL0900S16-STI40T
解除
数量：

BRL0900S16-STI40Tの仕様・寸法情報

ドリル径（刃径）(mm)
9
加工穴深さ（L/D)(mm)
3
全長（L1）(mm)
88
首下長・溝長（L3）(mm)
28
シャンク径・MT No
16
油穴（オイルホール）
○
CAM・工具管理ソフト用データ
-
トラスココード
-
コーティング・表面処理
ノンコート
工具材質
超硬
先端角(°)
150
給油方式（詳細）
内部
CADデータ有無(2D/3D)
3D
被削材
一般鋼$ステンレス鋼$鋳鉄
シャンクタイプ
エンドミルシャンク
コーティング有無
無
シンニング
無
中間径ドリル径(D)の範囲
8.5
中間径呼び記号
BRL□□□□S16
-
-

商品情報

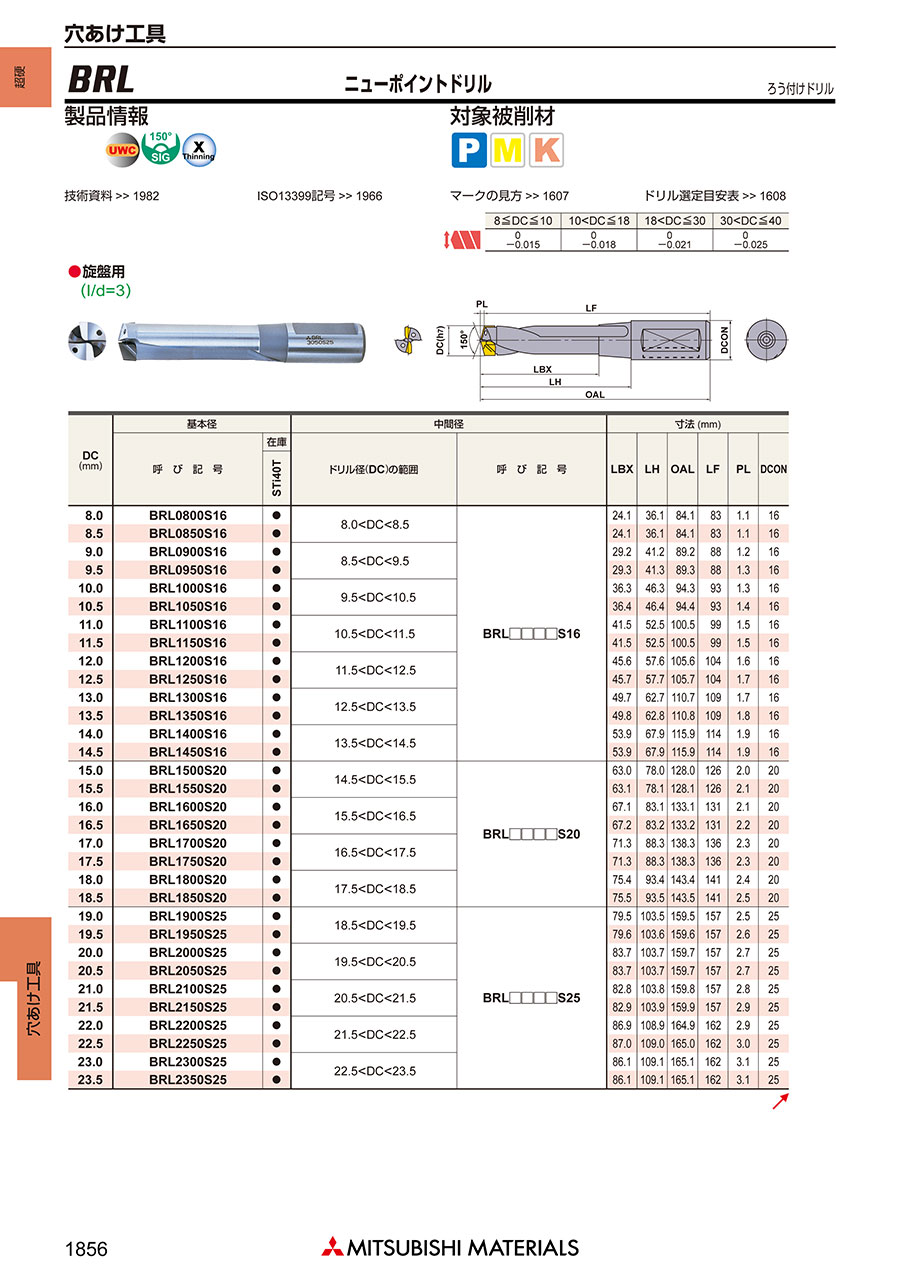

ニューポイントドリル BRLの外形図と寸法

外形図

外形図

DC
(mm)		型番ドリル径(DC)の範囲呼び記号寸法（mm）
LULHOALLFPLDCON
8.0BRL0800S168.0<DC<8.5BRL□□□□S16 24.136.184.1831.116
8.5BRL0850S1624.136.184.1831.116
9.0BRL0900S168.5<DC<9.529.241.289.2881.216
9.5BRL0950S1629.341.389.3881.316
10.0BRL1000S169.5<DC<10.536.346.394.3931.316
10.5BRL1050S1636.446.494.4931.416
11.0BRL1100S1610.5<DC<11.541.552.5100.5991.516
11.5BRL1150S1641.552.5100.5991.516
12.0BRL1200S1611.5<DC<12.545.657.6105.61041.616
12.5BRL1250S1645.757.7105.71041.716
13.0BRL1300S1612.5<DC<13.549.762.7110.71091.716
13.5BRL1350S1649.862.8110.81091.816
14.0BRL1400S1613.5<DC<14.553.967.9115.91141.916
14.5BRL1450S1653.967.9115.91141.916
15.0BRL1500S2014.5<DC<15.5BRL□□□□S2063.078.0128.01262.020
15.5BRL1550S2063.178.1128.11262.120
16.0BRL1600S2015.5<DC<16.567.183.1133.11312.120
16.5BRL1650S2067.283.2133.21312.220
17.0BRL1700S2016.5<DC<17.571.388.3138.31362.320
17.5BRL1750S2071.388.3138.31362.320
18.0BRL1800S2017.5<DC<18.575.493.4143.41412.420
18.5BRL1850S2075.593.5143.51412.520
19.0BRL1900S2518.5<DC<19.5BRL□□□□S2579.5103.5159.51572.525
19.5BRL1950S2579.6103.6159.61572.625
20.0BRL2000S2519.5<DC<20.583.7103.7159.71572.725
20.5BRL2050S2583.7103.7159.71572.725
21.0BRL2100S2520.5<DC<21.582.8103.8159.81572.825
21.5BRL2150S2582.9103.9159.91572.925
22.0BRL2200S2521.5<DC<22.586.9108.9164.91622.925
22.5BRL2250S2587.0109.0165.01623.025
23.0BRL2300S2522.5<DC<23.586.1109.1165.11623.125
23.5BRL2350S2586.1109.1165.11623.125
24.0BRL2400S3223.5<DC<24.5BRL□□□□S3290.2114.2174.21713.232
24.5BRL2450S3290.3114.3174.31713.332
25.0BRL2500S3224.5<DC<25.589.3114.3174.31713.332
25.5BRL2550S3289.4114.4174.41713.432
26.0BRL2600S3225.5<DC<26.593.5119.5179.51763.532
26.5BRL2650S3293.6119.6179.61763.632
27.0BRL2700S3226.5<DC<27.592.6119.6179.61763.632
27.5BRL2750S3292.7119.7179.71763.732
28.0BRL2800S3227.5<DC<28.596.8124.8184.81813.832
28.5BRL2850S3296.8124.8184.81813.832
29.0BRL2900S3228.5<DC<29.5100.9129.9189.91863.932
29.5BRL2950S32101.0130.0190.01864.032
30.0BRL3000S3229.5<DC<30.5100.0130.0190.01864.032
30.5BRL3050S32100.1130.1190.11864.132
31.0BRL3100S4030.5<DC<31.5BRL□□□□S40100.2131.2201.21974.240
31.5BRL3150S40100.2131.2201.21974.240
32.0BRL3200S4031.5<DC<32.5104.3136.3206.32024.340
32.5BRL3250S40104.4136.4206.42024.440
33.0BRL3300S4032.5<DC<33.5108.4141.4211.42074.440
33.5BRL3350S40108.5141.5211.52074.540
34.0BRL3400S4033.5<DC<34.5107.6141.6211.62074.640
34.5BRL3450S40107.6141.6211.62074.640
35.0BRL3500S4034.5<DC<35.5111.7146.7216.72124.740
35.5BRL3550S40111.8146.8216.82124.840
36.0BRL3600S4035.5<DC<36.5115.8151.8221.82174.840
36.5BRL3650S40115.9151.9221.92174.940
37.0BRL3700S4036.5<DC<37.5120.0157.0227.02225.040
37.5BRL3750S40120.0157.0227.02225.040
38.0BRL3800S4037.5<DC<38.5124.1162.1232.12275.140
38.5BRL3850S40124.2162.2232.22275.240
39.0BRL3900S4038.5<DC<39.5123.2162.2232.22275.240
39.5BRL3950S40123.3162.3232.32275.340
40.0BRL4000S4039.5<DC<40.0127.4167.4237.42325.440

型番リスト

表示件数
  • 1
    • 型番
    BRL0900S16-STI40T

    ドリル径（刃径）

    (mm)

    全長（L1）

    (mm)

    首下長・溝長（L3）

    (mm)

    シャンク径・MT No

    CAM・工具管理ソフト用データ

    トラスココード

    CADデータ有無

    (2D/3D)

    中間径ドリル径(D)の範囲

    中間径呼び記号

    		最小発注数量
    9
    88
    28
    16
    -
    -
    3D
    8.5
    BRL□□□□S16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,508円
    ( 18,159円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    旋盤加工用ロウ付けドリルです。
    【特長】
    ・中心刃がなくスラスト力が低いです。
    ・再研削が極めて容易です。
    ・旋盤に適した独持の溝形状です。
    【用途】
    ・旋盤加工でボーリングの下穴加工に適用します。

    ご注意

    • 本商品はホルダのみです。チップは別売りです。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
      在庫なくなり次第販売終了となります。推奨代替シリーズはTAW WSTARインサートドリルとなります。仕様の違いをご確認ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    BRL ニューポイントドリルの型番BRL0900S16-STI40Tのページです。 型番BRL0900S16-STI40Tに関する仕様情報を記載しております。
