オートストップガンノズル
  • ATNH-20
  • ATNH-25
アクアシステム

オートストップガンノズル

通常単価(税別)
30,716円～98,989円
税込単価
33,788円～108,888円
通常出荷日：1日目

満タンになれば液面感知で自動ストップ。【特長】・オートストップノズルは、電気や電池を使用しない。機械式...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

  • 商品タイプ
    手動式
  • その他
    オプション
  • 使用可能粘度
    5cP以下
  • 使用圧力
    0.2MPa以下
  • 材質(本体）
    アルミ

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定 4 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

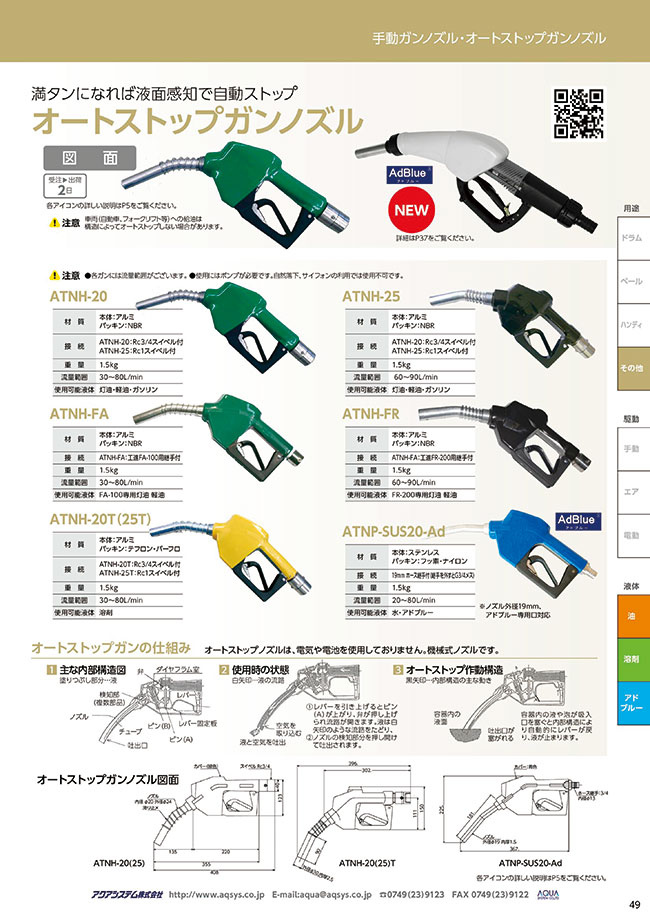

オートストップガンノズルの外観

ATNH-20

ATNH-20

ATNH-25/FR

ATNH-25/FR

ATNH-20/25T

ATNH-20/25T

オートストップガンノズルの特長

満タンになれば自動でストップするガンタイプノズル。
ATNH-20/25：灯油・軽油・ガソリン。※オイル・バイオディーゼルには使用できません。
ATNH-FR：灯油・軽油用。※工進製FR200専用です。ガソリン用ではありません。
ATNH-20/25T：溶剤用。

オートストップの原理

電気・電池などを使用せず満タンを感知しオートストップする。
給油時にあふれてしまう事がなく満タンでピタッとストップする。

  • ※ オートストップガンにはオイル用、バイオディーゼル用はありません。
  • ※ 各ガンには使用可能流量範囲がありますのでご注意ください。
  • ※ 先端が液面に浸かるとストップします。

オートストップガンの仕組み

主な内部構造

※塗りつぶし部分：液。
  • ※ 塗りつぶし部分：液。

使用時の状態

レバーを引き上げるとピン（A）が上がり、弁が押し上げられ流路が開く。

レバーを引き上げるとピン（A）が上がり、弁が押し上げられ流路が開く。

液は白矢印のような流路をたどり、ノズルの検知部を押し開けて吐出される。

  • ※ 白矢印：液の流路。

オートストップ作動構造

容器内の液や泡が吸入口を塞ぐと、内部構造により自動的にレバーが戻り、液が止まる。

容器内の液や泡が吸入口を塞ぐと、内部構造により自動的にレバーが戻り、液が止まる。

  • ※ 黒矢印：内部構造の主な動き。

製品仕様

型式流量範囲使用液体使用圧力材質接続質量（kg）
本体パッキン
ATNH-20※30～80L/min灯油・軽油
ガソリン		0.2MPa以下アルミNBRRc3/4スイべル付1.5
ATNH-25※60～90L/min灯油・軽油
ガソリン（ATNH-25のみ）		0.2MPa以下アルミNBRRc1スイべル付1.5
ATNH-FR（工進FR-200用）工進FR-200用継手付
ATNH-20T
ATNH-25T		※30～80L/min溶剤0.2MPa以下アルミふっ素樹脂パーフロRc3/4スイべル付
Rc1スイべル付		1.5
  • ※ ATNH-FR（工進FR-200用）は、接続が工進専用の為、通常ホースには使用できません。

絞り込み条件：5 項目の仕様が未選択です

  • 使用可能液体

  • JANコード

  • 質量(kg)

  • トラスココード

  • 流量範囲(L/min)

  • 出荷日

    • すべて
    • 1日以内

型番リスト

表示件数
  • 1
    • 型番
    ATNH-20
    ATNH-20T
    ATNH-25
    ATNH-25T

    使用可能液体

    JANコード

    質量

    (kg)

    トラスココード

    流量範囲(L/min)

    接続口径

    材質（パッキン）

    付属継手

    推奨ホース

    吐出口パイプ外径

    (mm)

    		最小発注数量
    灯油・軽油
    4523606623115
    1.5
    410-0379
    30～80
    Rc3/4
    ニトリルゴム、フッ素ゴム
    スイベル
    20A
    24
    1個
    溶剤
    4523606623214
    1.5
    509-5441
    30～80
    Rc3/4
    フッ素樹脂（PTFE）、パーフルオロエラストマー
    スイベル
    20A
    24
    1個
    灯油・軽油
    4523606623122
    1.5
    410-0387
    60～90
    Rc1
    ニトリルゴム、フッ素ゴム
    スイベル
    25A
    30
    1個
    溶剤
    4523606623221
    2
    509-5450
    30～80
    Rc1
    フッ素樹脂（PTFE）、パーフルオロエラストマー
    スイベル
    25A
    24
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,036円
    ( 36,340円 )
    1日目
    98,989円
    ( 108,888円 )
    1日目
    30,716円
    ( 33,788円 )
    1日目
    95,285円
    ( 104,814円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    満タンになれば液面感知で自動ストップ。
    【特長】
    ・オートストップノズルは、電気や電池を使用しない。機械式ノズル。
    ・灯油、軽油、ガソリン、水のような5CP以下の液体に使用できる。
    【用途】
    ・ポンプと組み合わせて液体の移送に最適。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    オートストップガンノズルのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qオイルに使用可能ですか？
    A
    5CP以下の液体のみに使用可能です。
    Qノズルの引っ掛けはついていますか？
    A
    標準でついております。
