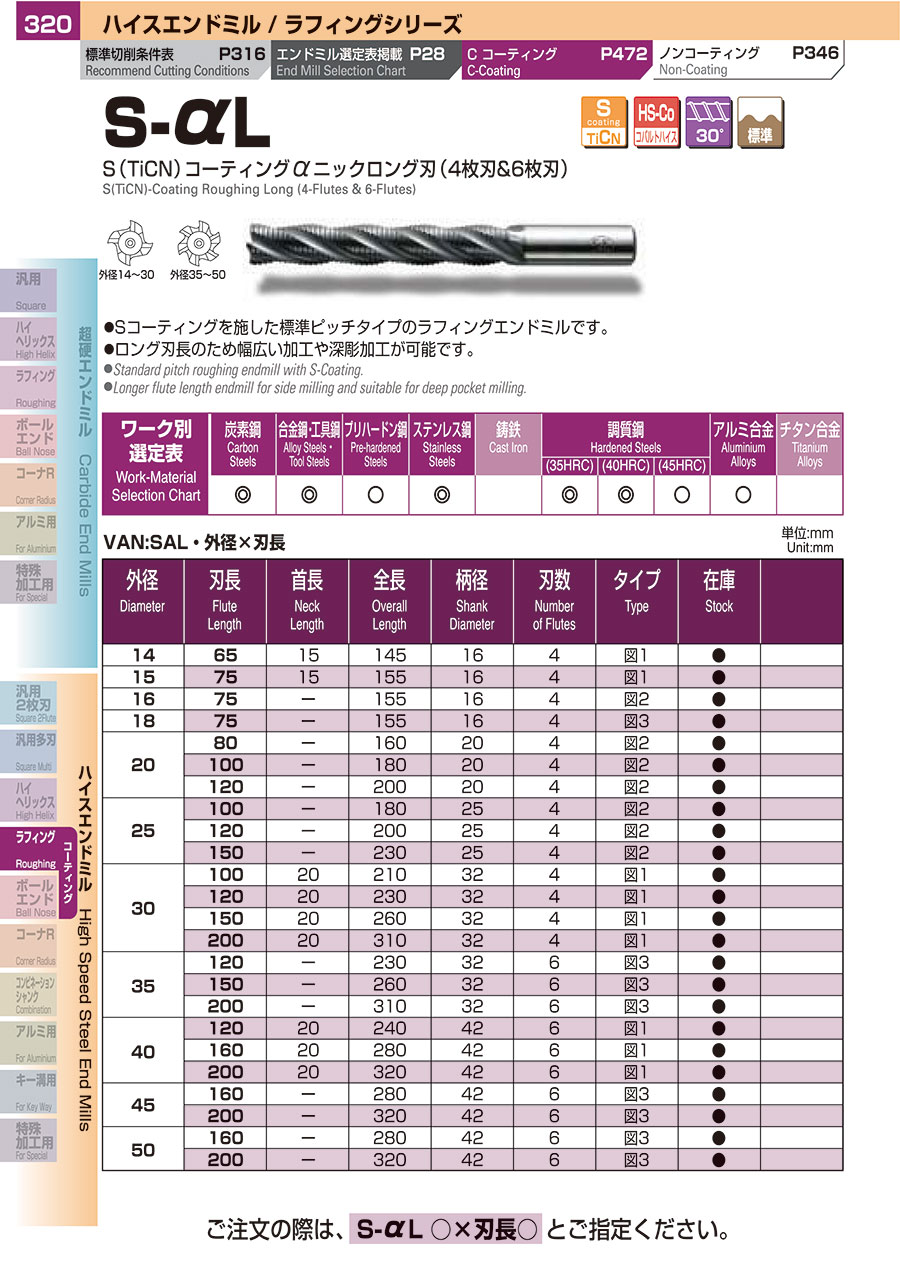

S-αL Sｺｰﾃｨﾝｸﾞαﾆｯｸﾛﾝｸﾞ刃

製品特長・仕様

製品の基本仕様・特長

推奨切削条件

推奨切削条件表

溝切削

切込み量

側面切削

切込み量

切削条件時の注意

• 機械は剛性のあるもの、チャックは高精度のものをご使用下さい。
• クーラントは被削材に適したものをお選び下さい。
• この表は、ショート刃で上記の切込みを基準に作成してあります。レギュラ刃の場合は送り速度を80％に、ロング刃の場合は70％以下にして下さい。
• ノンコーティングの場合は回転速度・送り速度、共に70%にして下さい。

適用被削材

選定サポート情報

技術情報

コーティング被膜（ラフィング用）

注意・禁止事項

エンドミルをご使用いただく前に

取り扱い上の注意

• 切れ刃を直接素手で触れないように注意して下さい。特に、回転中の切れ刃には絶対に触れないで下さい。
• ケースから抜き取る際には、切れ刃が素手に直接触れないように充分注意して下さい。

ホルダへの取り付け上の注意

• 取付前に、工具のキズ、割れ等の外観の確認を行って下さい。
• ホルダは工具に見合ったものを使用し、しっかりと確実に固定して下さい。
• 被削材の取付も、しっかりと確実に固定してください。
• 工具の回転方向はあらかじめ確認しておいて下さい。

使用上の注意

• 使用中に破損する危険がありますので、必ずカパー、保護めがね等を使用して下さい。
• 切り屑の飛散、巻き付き等によるケガをすることがありますので充分注意して下さい。
• 切り屑は素手で触れないで下さい。
• 使用中に異常音（振動音等）が発生した場合は、直ちに使用を中止して下さい。
• 切削油剤は用途に応じて使用して下さい。油性の切削油剤を使用する場合は、発熱による発煙、引火等に充分注意して下さい。
• 切削条件は使用機械、被削材の形状、切込み等に応じて適正に調節して下さい。
• 工具、被削材の寸法はあらかじめ確認しておいて下さい。
• 工具に改造等の使用変更を加えないで下さい。

再研削を行う場合の注意

• 安全カバーを取付け、粉塵が目に入らないよう保護めがね等を使用して下さい。又、粉塵を吸い込まないようマスクを使用下さい。
• 再研削時期が不適当であると工具が破損する恐れがあります。適切な時期に再研削を行うか、新品と交換して下さい。

※以上は、三興製作所製品を安全にこ使用いただくための注意事項です。

• 製品については、常に研究・改善を行っておりますので、予告なしに変更することがあります。
• 掲載写真は、イメージのため実際の色とは異なって見えることがあります。
• 記載内容は、改良のため予告なしに変更することがあります。
