被削材	構造用鋼・炭素鋼		工具鋼・プリハードン鋼		合金鋼・工具鋼・ステンレス鋼
被削材	SS400・S50C		SKD61・NAK55		SCM・SKD11・SUS304
外径	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
5	7,680	360	5,280	260	4,320	170
6	6,400	420	4,480	260	3,600	200
8	4,800	490	3,360	330	2,640	200
10	3,840	530	2,720	370	2,160	250
12	3,200	580	2,240	410	1,760	250
16	2,400	880	1,670	515	1,340	410
20	1,920	880	1,340	515	1,070	410

SAGCVα SAコーティング超硬Victoryαニック　切削条件の注意_画像1

切込み量

被削材	調質鋼
被削材	（40HRC）		（50HRC）
外径	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
5	3,440	65	2,560	45
6	2,880	75	2,160	65
8	2,080	75	1,600	75
10	1,680	95	1,280	75
12	1,360	95	1,040	75
16	1,050	210	800	160
20	840	210	640	160

SAGCVα SAコーティング超硬Victoryαニック　切削条件の注意　oth_03

切込み量

側面切削

被削材	構造用鋼・炭素鋼		工具鋼・プリハードン鋼		合金鋼・工具鋼・ステンレス鋼
被削材	SS400・S50C		SKD61・NAK55		SCM・SKD11・SUS304
外径	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
5	9,600	930	6,600	420	5,400	300
6	8,000	930	5,600	530	4,500	360
8	6,000	970	4,200	600	3,300	390
10	4,800	980	3,400	690	2,700	500
12	4,000	980	2,800	740	2,200	610
16	3,000	1,380	2,100	900	1,700	660
20	2,400	1,380	1,700	900	1,330	660

切込み量

被削材	調質鋼
被削材	（40HRC）		（50HRC）		（60HRC）
外径	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
5	4,300	110	3,200	100	1,600	50
6	3,600	120	2,700	110	1,300	65
8	2,600	120	2,000	140	1,000	75
10	2,100	160	1,600	150	800	75
12	1,700	160	1,300	150	660	85
16	1,300	255	1,100	200	500	100
20	1,030	255	800	200	400	100

切込み量

切削条件時の注意

機械は剛性のあるもの、チャックは高精度のものをご使用下さい。
使用状況により、回転速度・送り速度の調整をおこなって下さい。

適用被削材

炭素銅	合金鋼・工具鋼	プリハードン鋼	ステンレス鋼	鋳鉄	調質鋼			アルミ合金	チタン合金
炭素銅	合金鋼・工具鋼	プリハードン鋼	ステンレス鋼	鋳鉄	（40HRC）	（50HRC）	（60HRC）	アルミ合金	チタン合金
◎	◎	◎	◎	◎	◎	◎	○	-	○

選定サポート情報

技術情報

コーティング被膜（ラフィング用）

種類	S	P	SA	FA
成分系	TiCN	Cr系	TiAlN	Al系
硬度（HV）	2,200～2,600	2,400～2,800	2,800～3,200	2,800～3,200
膜厚（μm）	2～3	2～3	3～4	3～4
耐熱温度（℃）	400	550	900	900
摩擦係数	0.30～0.40	0.25～0.30	0.35～0.40	0.30～0.40
耐摩耗性	◎	○	○	◎
耐食性	△	△	◎	◎
耐熱性	△	△	◎	◎
耐溶着性	△	○	△	△
特徴	汎用性の高いコーティングで、耐摩耗性に優れている。	摩擦係数が低く、切り肩の排出性が高い。	汎用性の高いコーティングで、耐熱温度に優れている。	汎用性の高いコーティングで、耐熱温度に優れている。

注意・禁止事項

エンドミルをご使用いただく前に

取り扱い上の注意

切れ刃を直接素手で触れないように注意して下さい。特に、回転中の切れ刃には絶対に触れないで下さい。
ケースから抜き取る際には、切れ刃が素手に直接触れないように充分注意して下さい。

ホルダへの取り付け上の注意

取付前に、工具のキズ、割れ等の外観の確認を行って下さい。
ホルダは工具に見合ったものを使用し、しっかりと確実に固定して下さい。
被削材の取付も、しっかりと確実に固定してください。
工具の回転方向はあらかじめ確認しておいて下さい。

使用上の注意

使用中に破損する危険がありますので、必ずカパー、保護めがね等を使用して下さい。
切り屑の飛散、巻き付き等によるケガをすることがありますので充分注意して下さい。
切り屑は素手で触れないで下さい。
使用中に異常音（振動音等）が発生した場合は、直ちに使用を中止して下さい。
切削油剤は用途に応じて使用して下さい。油性の切削油剤を使用する場合は、発熱による発煙、引火等に充分注意して下さい。
切削条件は使用機械、被削材の形状、切込み等に応じて適正に調節して下さい。
工具、被削材の寸法はあらかじめ確認しておいて下さい。
工具に改造等の使用変更を加えないで下さい。

再研削を行う場合の注意

安全カバーを取付け、粉塵が目に入らないよう保護めがね等を使用して下さい。又、粉塵を吸い込まないようマスクを使用下さい。
再研削時期が不適当であると工具が破損する恐れがあります。適切な時期に再研削を行うか、新品と交換して下さい。

※以上は、三興製作所製品を安全にこ使用いただくための注意事項です。

製品については、常に研究・改善を行っておりますので、予告なしに変更することがあります。
掲載写真は、イメージのため実際の色とは異なって見えることがあります。
記載内容は、改良のため予告なしに変更することがあります。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

5	13	18	6	50	1個
6	13	-	6	50	1個
8	19	-	8	60	1個
10	22	-	10	70	1個
12	26	-	12	75	1個
16	32	-	16	100	1個
20	38	-	20	110	1個

通常単価(税別) (税込単価)	通常出荷日

7,098円 ( 7,808円 )	3日目
7,098円 ( 7,808円 )	3日目
7,968円 ( 8,765円 )	3日目
8,825円 ( 9,708円 )	3日目
10,045円 ( 11,050円 )	3日目
19,786円 ( 21,765円 )	3日目
28,382円 ( 31,220円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・生材から焼入れ鋼まで幅広い加工が可能です。
・新開発したニック・断面形状により、耐ピッチング性及び切屑排出性に優れています。

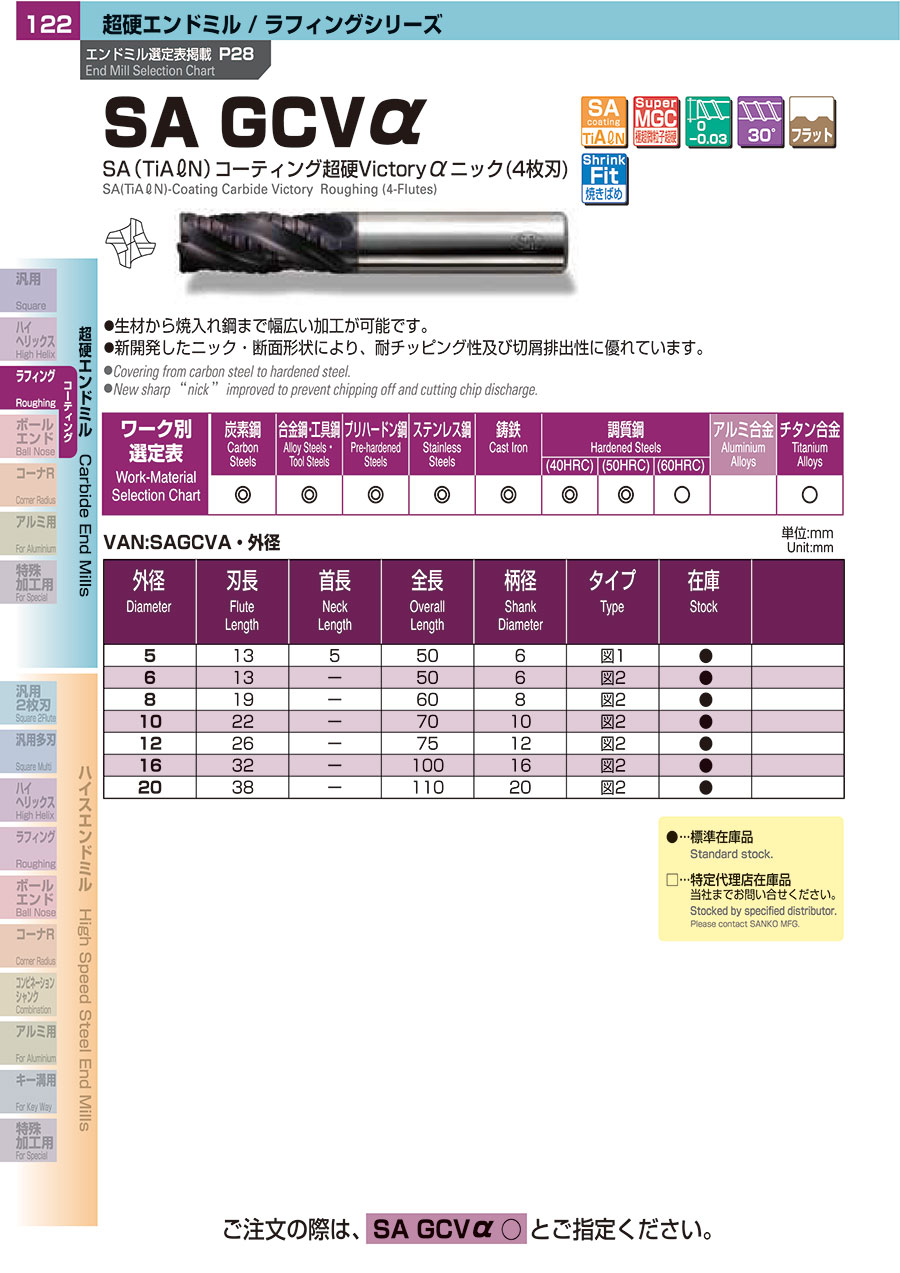

カタログ
