（メリー印）スライドエアニッパ（引き型）

通常単価(税別): 23,149円～28,468円

税込単価: 25,464円～31,315円

通常出荷日：1日目

【特長】・スライド部がコ字型ガイドレール式で、ガタツキを最小限におさえました。・刃開き調整機能がつき、...

商品タイプ
エアニッパ
使用空気圧 (MPa)
0.5
替刃金属用
-
用途
樹脂成形業。取り出し機メーカー・セットメーカー。ABS樹脂用。

ご注意

エアニッパ用刃は付属しておりません。別途お買い求め下さい。

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

型番（本体のみ）	質量（g）	空気消費量（cm³/回）	加圧力（N）	使用空気圧（MPa）
SN1	140	16	312	0.5
SN2	160	21	429	0.5
SN3	170	24	613	0.5
SN5	220	47	1,013	0.5
SN10	300	60	1,254	0.5
SN20	595	153	1,671	0.5

ベース部はそのままで替刃ホルダーの取り付け方向が左右90°に変えられます。（但し、SN3は除く）
（皿ビス・キャップボルトをゆるめ替刃ホルダーと内部のピストン及びリングを同一方向にセットする。）

【刃開き調整】

右に回すことにより刃開き寸法を最小Bmmまで小さくすることができます。
左に回すと刃開き寸法を最大Cmmまで可能です。但し、A寸法以上はゆるめないでください。ビス飛び出し・エアーもれの原因になります。

型番	替刃	A（mm）	B（mm）	C（mm）
SN2	FN10	8.0	1.0	2.8
SN3	FN10	8.0	1.5	3.5
SN5	FN1	8.0	2.0	5.5
SN10	FN3	13.0	3.0	7.0
SN20	FN5	13.0	5.0	8.5

使用空気圧：約0.5MPa

※B・C寸法は、目安であり多少の誤差は発生することがあります。

本機種は引き切りタイプです。スライドストロークが0～5mmまで自由に調整できます。
ホース取り付け口はワンタッチでつなげるチューブ継手式。（ホース外径φ4mm）

規格表

型番	各部寸法（mm）
型番	A	B	C	D	M	N	P	R	S	T	U	W
SN1	61	16.5	80	65	-	30	20	M4	-	-	-	-
SN2	61	19	80	65	-	30	20	M4	-	-	-	-
SN3	59	23	79.6	65	12	37	25	M4	M4深さ5	15	23	M4
SN5	63	28	83.6	69	14	40	26	M4	M4深さ6	20	24	M4
SN10	70	33	91.6	75	18	45	27	M4	M4深さ6	25	29	M4
SN20	82	42	110	90	22	58	28	M4	M4深さ7	30	32	M5

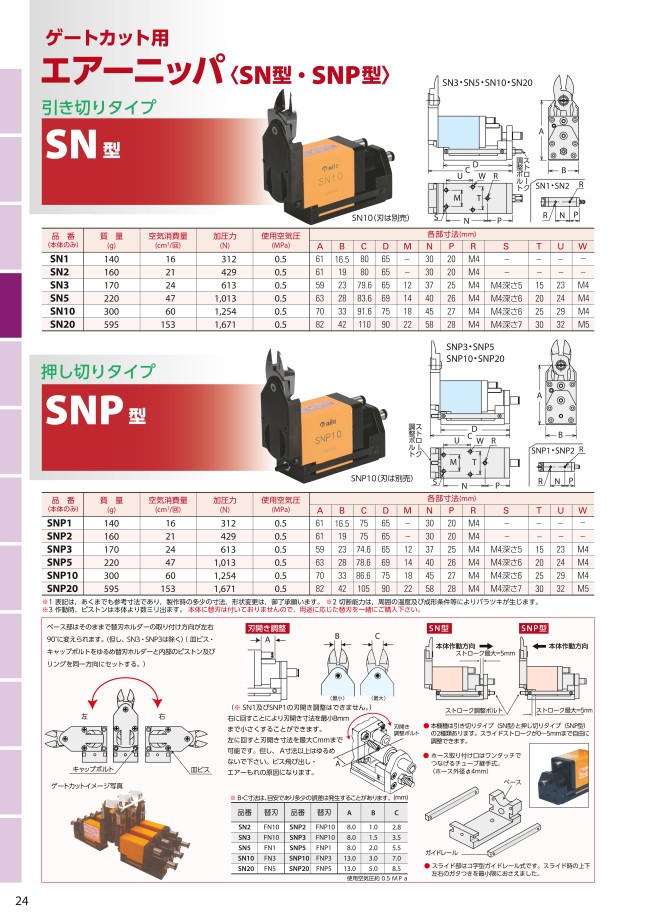

外形図

商品TOP

カタログ (見開き版)

絞り込み条件：12 項目の仕様が未選択です

切断能力(ABS樹脂)(mm)
- 1.5
- 2
- 3
- 4
- 5
加圧力(N)
- 312
- 429
- 613
- 1013
- 1254
- 1671
空気消費量(cm³/回)
- 16
- 21
- 24
- 47
- 60
- 153
替刃樹脂用
- FN1
- FN3
- FN5
- FN10
- FN30
取付穴A
- 12
- 14
- 18
- 22
- -
取付穴B
- 30
- 37
- 40
- 45
- 58
取付穴C
- 15
- 20
- 25
- 30
- -
トラスココード
- 466-0382
- 466-0374
- 466-0366
- 466-0358
- 466-0340
- 466-0331
質量(g)
- 140
- 160
- 170
- 220
- 300
- 595
奥行(mm)
- 80
- 84
- 92
- 110
高さ(mm)
- 83
- 85
- 87
- 97
- 117
幅(mm)
- 16.5
- 19.0
- 23.0
- 28.0
- 33.0
- 42.0
タイプ
- SN
出荷日
すべて
1日以内

型番リスト

表示件数

型番

切断能力(ABS樹脂)

(mm)

加圧力

(N)

空気消費量

(cm³/回)

替刃樹脂用

取付穴A

取付穴B

取付穴C

トラスココード

質量(g)

奥行(mm)

高さ(mm)

幅(mm)

最小発注数量

1.5	312	16	FN30	-	30	-	466-0331	140	80	85	16.5	1個
2	429	21	FN10	-	30	-	466-0358	160	80	85	19.0	1個
2	613	24	FN10	12	37	15	466-0374	170	80	83	23.0	1個
3	1013	47	FN1	14	40	20	466-0382	220	84	87	28.0	1個
4	1254	60	FN3	18	45	25	466-0340	300	92	97	33.0	1個
5	1671	153	FN5	22	58	30	466-0366	595	110	117	42.0	1個

通常単価(税別) (税込単価)	通常出荷日

23,149円 ( 25,464円 )	1日目
23,338円 ( 25,672円 )	1日目
25,021円 ( 27,523円 )	1日目
27,683円 ( 30,451円 )	1日目
25,704円 ( 28,274円 )	1日目
28,468円 ( 31,315円 )	1日目

詳細情報

基本情報

【特長】
・スライド部がコ字型ガイドレール式で、ガタツキを最小限におさえました。
・刃開き調整機能がつき、より精度の高い作業に対応できます。（SN1は除く）
・機械取付用。
【用途】
・樹脂成形業。
・取り出し機メーカー・セットメーカー。
・ABS樹脂用。

ご注意

エアニッパ用刃は付属しておりません。別途お買い求め下さい。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
